10S2P锂离子电池模组37V102Ah结构设计

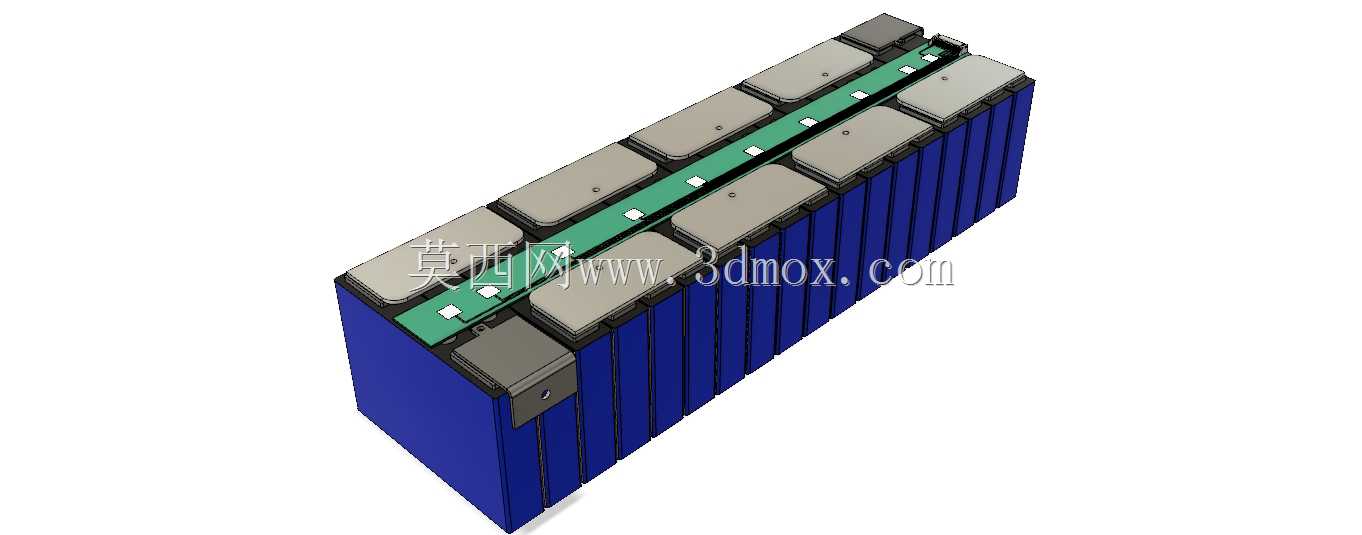

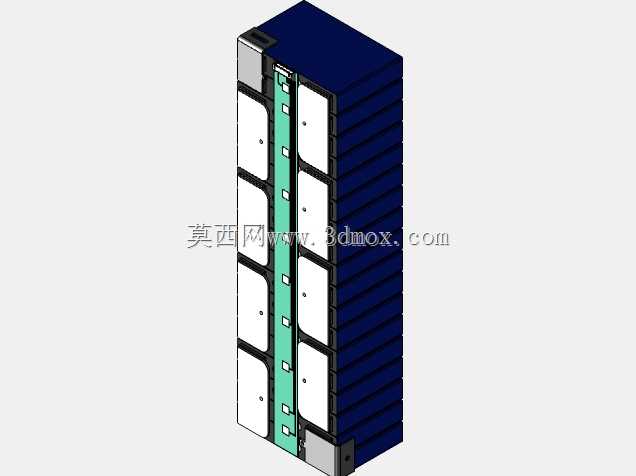

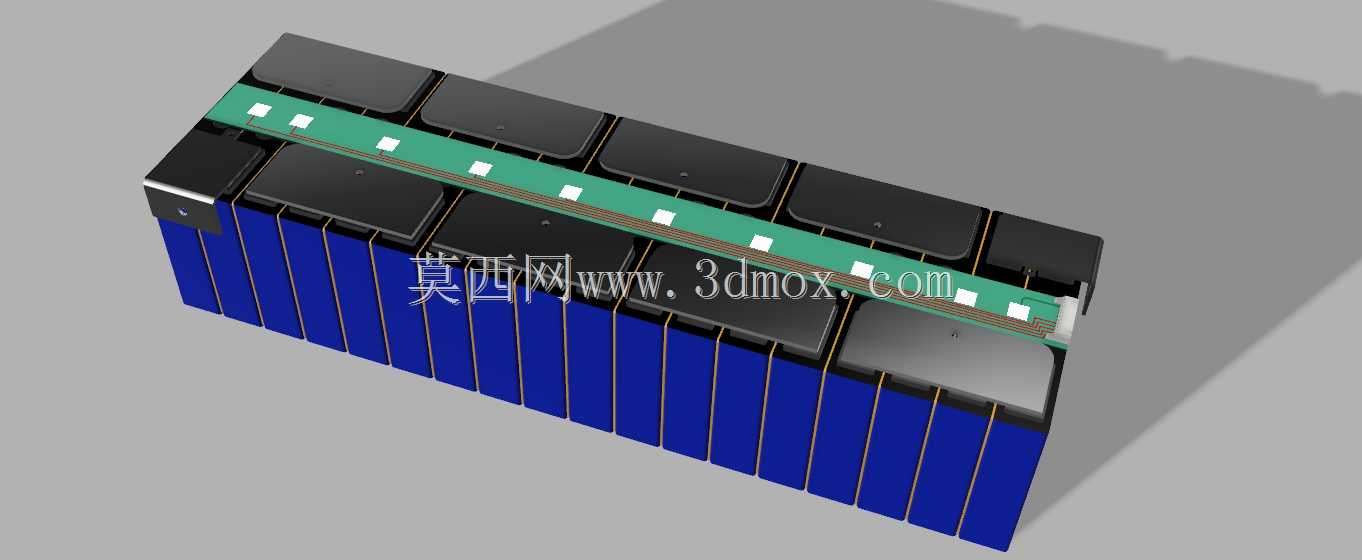

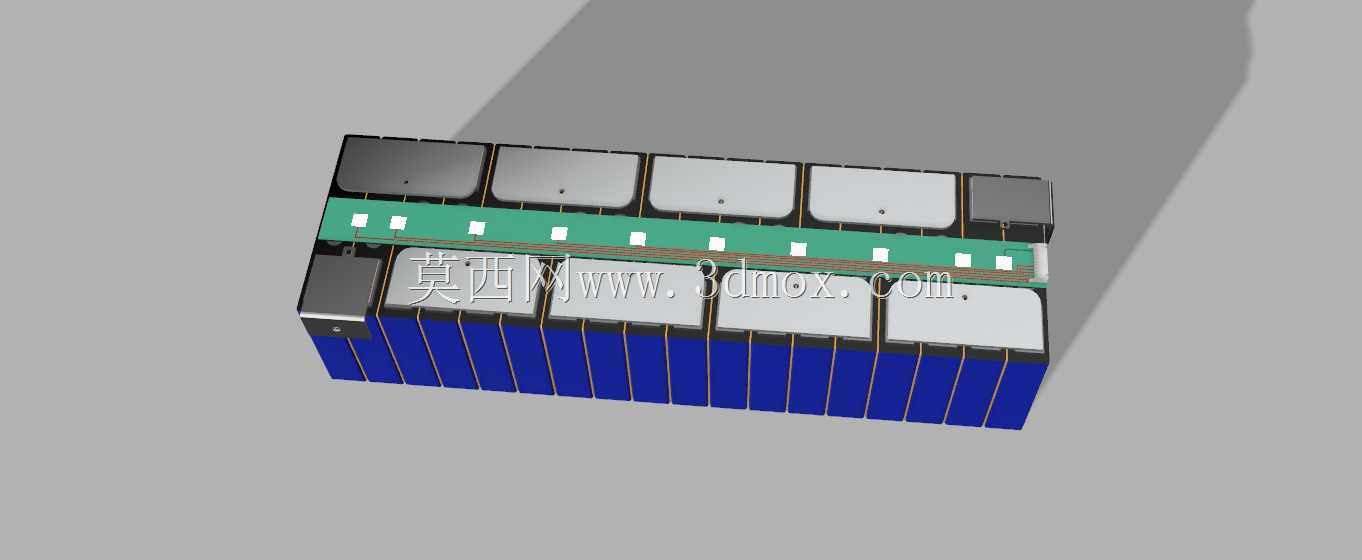

　　模组整体外形为规整长方体结构，外壳采用蓝色阻燃PVC套膜封装，顶部设置一体化PCB采集板，替代传统飞线式电压采集方案，采集板沿电芯串接方向布置，每个采集点直接通过镍片焊接对应电芯极柱，省去了多余线束的排布空间，同时降低了线束磨损、虚接带来的采集失效概率。从安装边界来看，模组底部为平整支撑面，可直接适配常规电池仓的平面安装需求，侧面无突出结构，可实现多模组并排紧密拼接，适配不同容量等级的电池包扩容需求；顶部采集板设置统一的输出接插件与采集接插件，接插件位置避开安装受力区域，接插方向沿模组长度方向引出，不会额外占用电池仓的高度空间。这款10S2P锂离子电池模组，核心采用3.7V51Ah NMC棱镜电芯构建，标称电压37V、容量102Ah，集成PCB式无冗余电压采集线束，是面向轻型电动两轮车、低速储能备电、小型工业移动动力场景开发的动力储能单元。从结构设计逻辑来看，模组采用10串2并的电芯排布方案，棱镜电芯沿长度方向紧密堆叠，电芯间预留0.2mm的结构胶填充间隙，既保证电芯组的整体结构强度，也为电芯循环过程中的轻微膨胀预留形变空间，避免长期充放后电芯挤压导致的内短路风险。

　　在实际应用场景中，这款模组可直接作为ebike的动力源，单模组即可满足轻型电动自行车40-60km的续航需求，也可通过多模组串并联组合，适配低速电动四轮车、便携式户外储能电源、小型通讯基站备电等场景的动力与储能需求。设计过程中充分考虑了量产装配的工艺性，电芯堆叠采用定位治具辅助对齐，极柱焊接采用自动化电阻焊工艺，PCB采集板与电芯极柱的连接点设置定位凸台，避免焊接过程中采集板偏移导致的虚焊问题；模组整体无额外金属外壳结构，在保证绝缘性能的前提下最大限度降低了模组自重，提升了能量密度。

　　从结构可靠性角度，电芯组两端设置高强度绝缘端板，端板通过沿模组侧面布置的拉紧带实现整体预紧，预紧力控制在电芯允许的受力范围内，既保证电芯组在振动工况下不会出现移位，也不会因预紧力过大导致电芯壳体变形。顶部的PCB采集板除电压采集功能外，还预留了温度传感器安装位，可实时监测模组中部电芯的工作温度，配合外部BMS实现过温保护功能；采集板表面覆盖绝缘防护涂层，避免金属异物掉落导致的极间短路。模组的输出极采用加厚铜镍复合片，可满足持续100A以上的放电电流需求，适配动力场景的大电流输出要求，极柱连接位置做了防氧化处理，提升长期使用的连接可靠性。

　　在安装适配性上，模组的外形尺寸经过优化，可兼容多数常规电动自行车的电池仓安装尺寸，无需对原有车体结构做改动即可直接替换原有铅酸电池组，重量仅为同容量铅酸电池的三分之一，可有效降低车体自重，提升续航表现。针对不同应用场景的防护需求，模组外层的PVC套膜可根据需求更换为更高防护等级的环氧板封装结构，适配户外使用场景的防水防尘要求；采集板的接插件也可根据客户需求更换为不同型号的防水接插件，满足不同工况的电气连接可靠性要求。从三维建模的角度，这款模组的模型完整还原了电芯堆叠结构、PCB采集板布局、连接镍片走向、端板与拉紧带的结构细节，可直接用于电池包的整体装配干涉检查、安装空间校核，也可作为BMS采集方案设计、电池仓结构设计的参考模型，模型中各零部件均为独立可编辑结构，可根据实际选型的电芯参数、接插件型号做对应调整，大幅缩短同类电池产品的开发周期。
