闭式离心泵叶轮结构三维设计模型

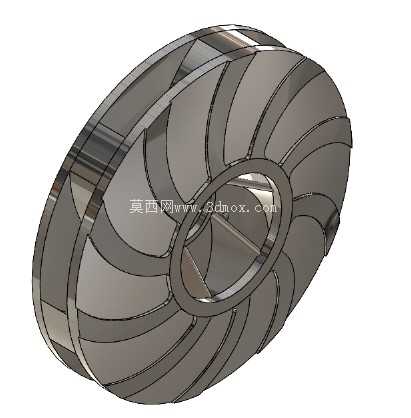

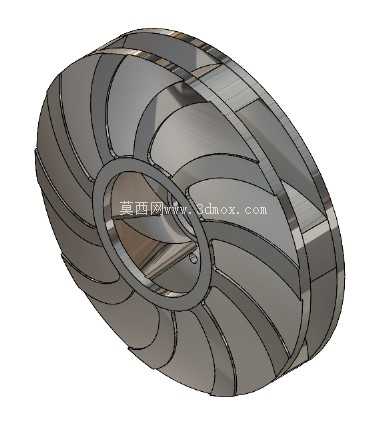

　　在市政供水、暖通循环、化工流体输送、农田排灌等众多场景中，离心泵是应用占比最高的流体输送设备，而叶轮作为离心泵唯一对流体做功的核心过流部件，其结构设计直接决定整泵的扬程、效率、运行稳定性与适用介质范围。本次呈现的是闭式结构离心泵叶轮，这类叶轮是清水离心泵、循环水泵中最常用的结构形式，区别于开式、半开式叶轮，其前后盖板与叶片形成封闭的流道，能最大程度减少流体在叶轮内的泄漏损失，容积效率更高，适合输送不含大颗粒固体、杂质含量较低的清洁或低浊度液体，比如常温清水、冷却循环水、低粘度无腐蚀性化工介质等。

　　从设计逻辑来看，该叶轮采用后弯式叶片构型，叶片沿轮毂周向均匀排布，流道从叶轮入口处沿径向逐渐扩张，流体从叶轮中心的吸入腔进入后，随叶轮高速旋转获得离心力，在流道内完成动能到压能的转换，最终沿叶轮外缘甩出进入泵壳的压水室。设计过程中需要严格控制叶片的进出口安放角，入口角匹配流体的来流方向，避免入口冲击损失，出口角则根据设计扬程参数调整，平衡扬程输出与效率表现；前后盖板的型线采用流线型设计，从轮毂处向外缘平滑过渡，避免流道内出现突变的折角，减少局部涡流与水力损失，同时盖板的厚度从轮毂到外缘做渐变处理，轮毂区域厚度更大，用于传递轴的扭矩，外缘区域适当减薄，降低叶轮整体转动惯量，减少启动时的扭矩冲击。

　　从安装边界来看，叶轮中心设置与泵轴配合的轴孔，轴孔处设计有键槽结构，用于通过平键实现叶轮与泵轴的周向固定，传递电机输出的扭矩；叶轮的轴向定位依靠轴肩与轴端锁紧螺母实现，因此轴孔的尺寸公差、端面跳动公差需要严格控制，避免叶轮运行时出现偏摆，导致泵体振动、密封件磨损加快。叶轮的外缘直径与泵壳的压水室入口尺寸匹配，安装后叶轮与泵壳之间的口环间隙控制在合理范围，间隙过大会导致回流损失增大、泵效率下降，间隙过小则可能在运行受热膨胀时出现叶轮与泵壳的刮擦，引发设备故障。

　　在实际选型应用中，这类闭式叶轮不适合输送含大颗粒固体、长纤维杂质的介质，因为封闭流道容易被大颗粒堵塞，造成流道过流面积减小、泵出力下降，严重时甚至会导致叶轮卡涩、电机过载；但在清洁介质输送场景下，闭式叶轮的运行效率比开式叶轮高10%-15%，运行时的流体脉动更小，泵组的振动与噪声更低，长期运行的稳定性更优。建模过程中，叶片的曲面构建是核心难点，需要通过多个截面的型线放样生成光滑的叶片曲面，保证流道的过流断面面积沿流动方向均匀变化，避免出现局部的高速低压区，降低叶轮发生气蚀的风险；前后盖板与叶片的结合处做圆角过渡处理，减少应力集中，同时避免流道内的锐角造成流体脱流。叶轮的静平衡校验是设计中不可忽略的环节，由于叶轮高速旋转时如果存在质量偏心，会产生周期性的离心力，引发泵组振动，因此建模完成后需要对叶轮做质量分布校核，必要时在盖板上设置平衡孔或者去重区域，保证叶轮的静平衡精度满足相关标准要求。另外，叶轮入口处的口环位置设计有密封配合面，与泵体上的密封环配合形成间隙密封，减少叶轮出口侧的高压流体回流到入口侧，提升整泵的容积效率，该配合面的粗糙度、形位公差都有较高要求，避免密封间隙不均匀导致的泄漏量增大。
