双模组串联6.2kWh方形NMC储能电池结构

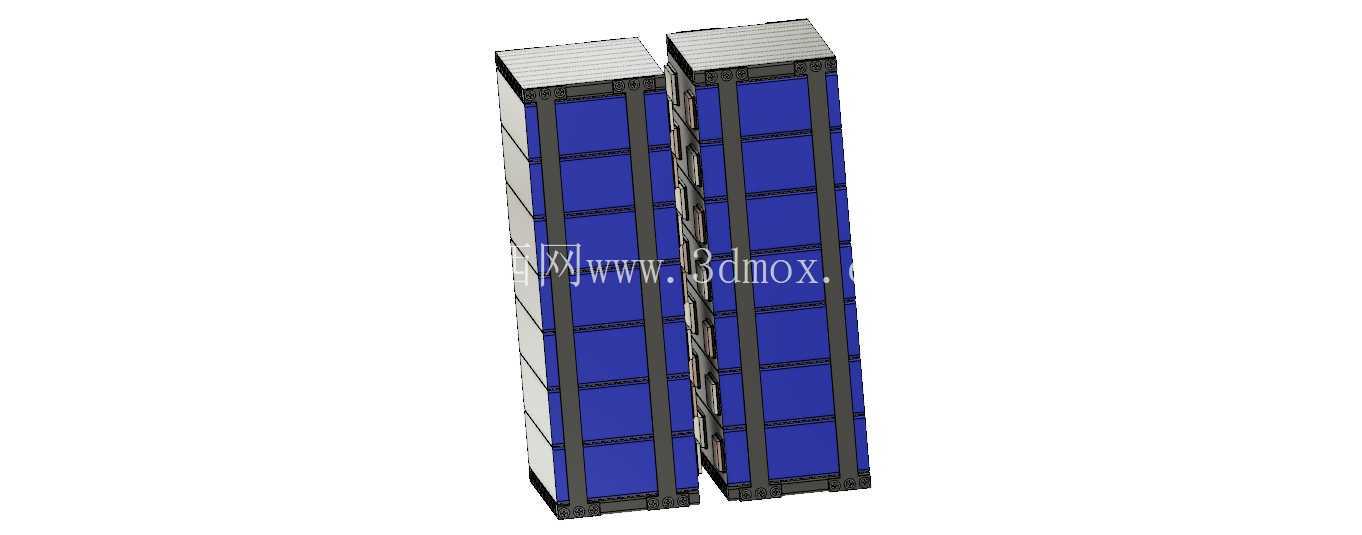

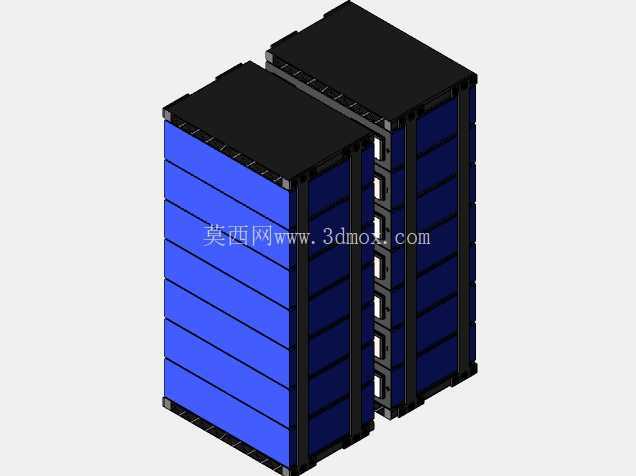

　　从结构设计逻辑来看，两个独立电池模组采用侧靠式串联排布，没有额外增加横向安装跨度，整体外形保持规整的长方体轮廓，模组外侧的蓝色区域为电芯排布区，每列电芯通过外侧的黑色金属框架做限位固定，框架上预留的横向加强筋既可以提升模组整体的抗形变能力，应对车载场景下的持续振动冲击，也能作为电芯散热的辅助导热路径，将电芯工作过程中产生的热量通过框架传导至模组外侧，配合外部散热结构完成热交换。这套双模组串联的方形NMC电池结构，核心面向分布式储能、低速电动车车载动力、小型工商业备电这类对能量密度与安装紧凑度有明确要求的应用场景，单组标称能量合计6.2kWh、容量120Ah，在实际项目落地中，既可以作为独立储能单元搭配BMS与逆变模块构成户用储能系统，也可以多组并联扩展容量用于光储充一体化站点的侧端储能，或是作为纯电低速作业车辆、场内转运电瓶车的动力源使用。

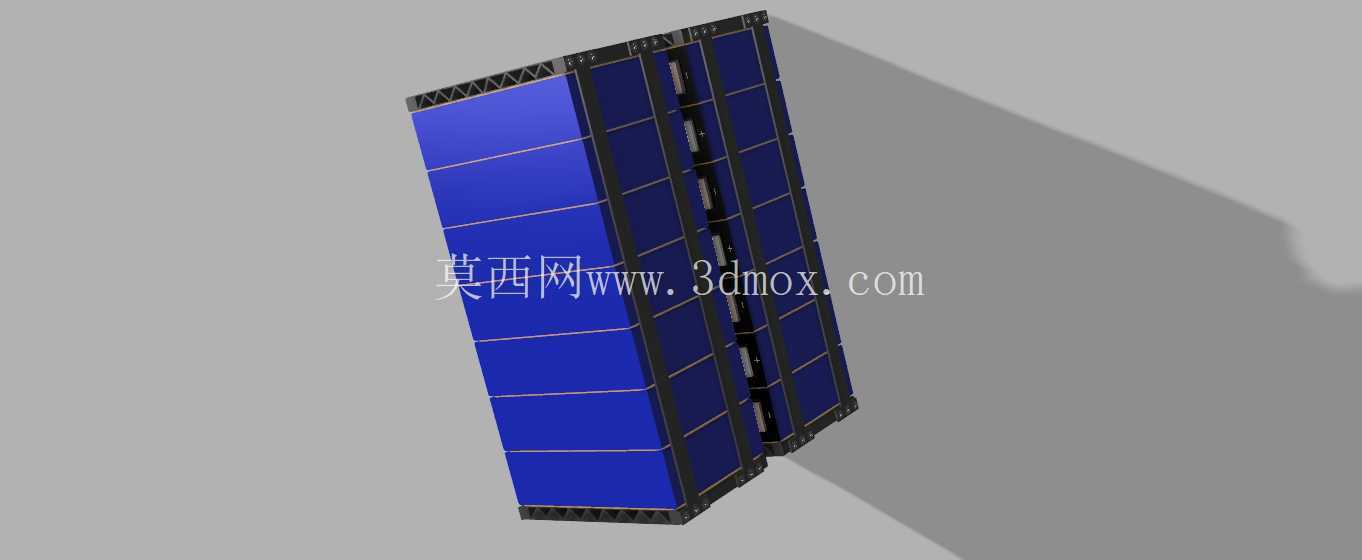

　　模组顶部的银色封板为集成式汇流排安装区，串联铜排、电压采集线束都可以沿封板内侧的预留走线槽排布，避免线束外露被剐蹭破损，同时封板与侧边框架采用卡扣加螺栓的双重固定方式，既方便生产阶段的电芯装配与后期维护时的电芯更换，也能保证整体结构的连接强度，在满足IP防护等级要求的前提下，尽可能降低模组整体的结构重量。在安装边界设计上，两个模组的对接面预留了绝缘隔离间隙，同时设置了定位凸台与安装孔位，现场安装时可以直接通过定位凸台完成快速对位，不需要额外做位置校准，对接完成后通过贯穿螺栓将两个模组锁紧为一个整体，底部预留的通用安装脚位可以适配标准储能柜、车载电池仓的安装梁尺寸，不需要额外定制转接支架，能有效缩短项目的安装调试周期。

　　从功能特性层面，NMC体系的电芯本身具备较好的低温放电性能与能量密度，这套模组的排布方式将电芯之间预留了均匀的膨胀间隙，能够容纳电芯在充放电循环过程中的体积膨胀，避免电芯受挤压导致内部短路，同时每个电芯位都设置了独立的限位卡槽，电芯装配时直接卡入卡槽即可完成定位，不需要额外打胶固定，既提升了生产装配的效率，也降低了后期维护时的电芯拆卸难度。在结构强度校核层面，外侧框架采用高强度冷轧钢板冲压成型，表面做电泳绝缘处理，既可以避免框架与电芯外壳接触造成短路，也能提升框架的耐腐蚀性能，适配户外储能场景下的潮湿、多尘使用环境，模组整体的重心沿两个模组的对接面对称分布，安装固定后不会出现偏载问题，在车辆行驶过程中的加速、制动工况下，安装点的受力分布均匀，不会出现局部应力集中导致的固定脚断裂问题。

　　另外这套结构在设计时充分考虑了线束的走线路径，电压采集线、温度采样线都可以沿框架内侧的隐藏线槽布置，从模组端部的统一出线口引出连接BMS，外部看不到明线，既美观也能避免线束被外部构件剐蹭，同时线槽内部预留了线束固定卡扣位，装配时可以直接将线束卡入卡扣固定，不需要额外使用扎带绑扎，能有效提升装配效率，也避免扎带老化断裂导致的线束移位问题。对于结构设计从业者来说，这套模组的排布方式很有参考价值，尤其是在有限安装空间内提升电池包整体容量的设计场景下，这种双模组侧靠串联的结构，既不会过多增加电池包的整体宽度，也能保证每个模组的结构独立性，方便不同容量需求下的模组组合搭配，不需要重新开模设计框架结构，能有效降低产品的开发成本与周期。在实际选型应用中，需要注意这套模组的安装面平面度要求，安装时要保证支撑梁的平面度误差在允许范围内，避免模组锁紧后出现框架变形挤压电芯的问题，同时模组外侧要预留足够的散热间隙，保证空气流通带走工作热量，避免热量积聚导致电芯温度过高影响循环寿命。
