手动杠杆式法兰连接蝶阀三维结构设计

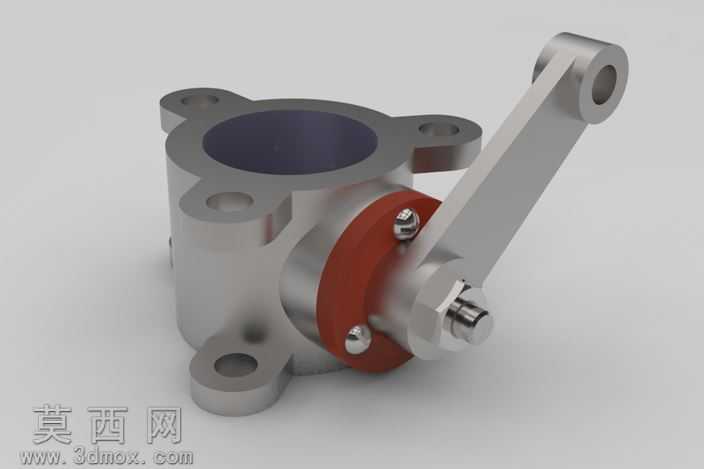

本作品为手动杠杆驱动式法兰蝶阀的三维数字化模型，采用SolidWorks完成全参数化建模，通过Keyshot完成写实级渲染输出，完整还原了该类阀门的全部结构细节与装配关系。建模阶段遵循机械设计通用规范，对阀体、阀杆、驱动杠杆、密封阀座、连接法兰、紧固螺栓等全部零件进行独立参数化绘制，严格匹配通用阀门的尺寸公差与装配逻辑，各零件间保留真实的运动配合间隙，可直接用于装配干涉检查、运动仿真验证与工程图导出。材质设置上，阀体、驱动杠杆、紧固螺栓、阀杆等金属零件采用304不锈钢材质参数，调整金属粗糙度、反射率与环境光遮蔽参数，还原不锈钢机加工零件的哑光金属质感；阀座密封件采用丁腈橡胶材质，设置合适的漫反射颜色与低反光属性，区分金属与非金属零件的视觉差异；法兰端面做机加工纹理处理，还原真实零件的加工痕迹。结构设计上，阀体采用四孔法兰连接结构，可直接与同通径的管路法兰对接，适配常规工业管路的安装需求；驱动端采用加长杠杆式手柄，通过螺栓锁紧结构与阀杆刚性连接，可通过扳动手柄带动阀杆旋转90度即可完成阀门的全开与全关动作，操作力矩小，启闭便捷；阀杆与阀体的连接处设置密封压盖，通过两颗内六角螺栓紧固密封件，避免管路内介质从阀杆配合处泄漏；蝶板与阀座采用锥面密封配合，关闭状态下可实现可靠的介质截断，密封面贴合均匀，无结构干涉。渲染阶段采用柔和的工作室三点布光方案，添加柔和的环境反射贴图，避免金属表面出现过强的高光反射，同时开启全局光照与环境光遮蔽，让零件衔接处的阴影过渡自然，整体渲染效果清晰展现阀门的结构层次与材质差异，可直接用于产品展示、方案汇报与教学演示场景。建模过程中对所有零件的倒角、圆角等工艺结构做了完整还原，避免出现尖锐直角等不符合实际加工工艺的结构，所有螺纹连接部位均绘制了真实的螺纹收尾结构，装配体中完整还原了螺栓、垫片等标准件的装配位置，模型具备极高的工程参考价值。
