瓦楞纸箱自动安装成型设备结构设计

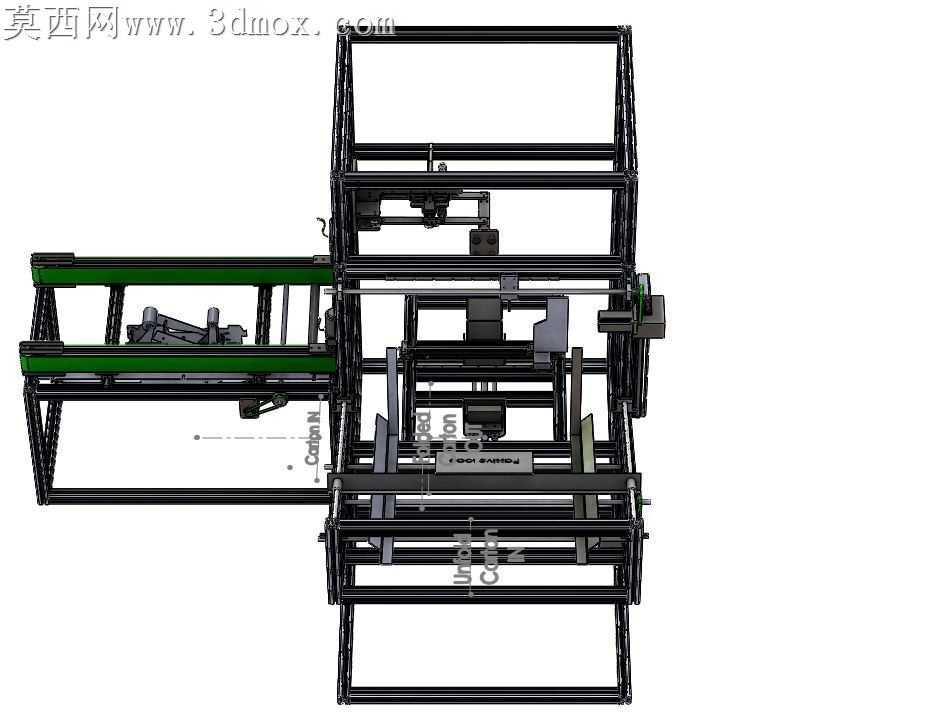

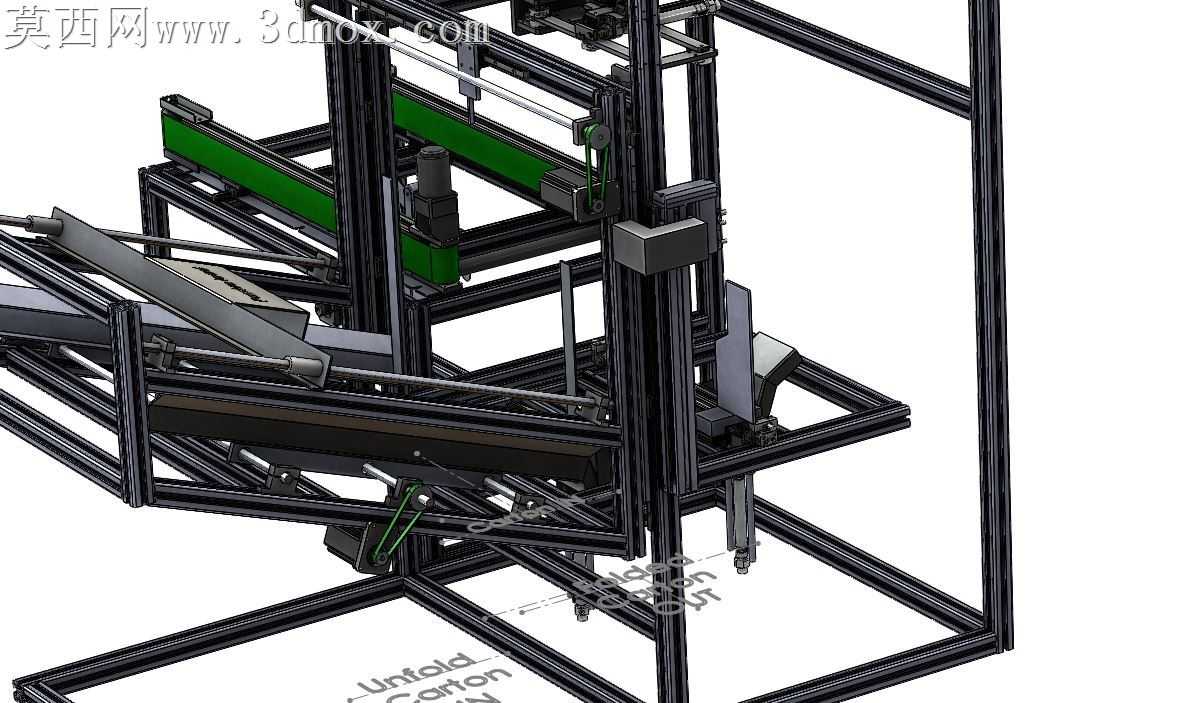

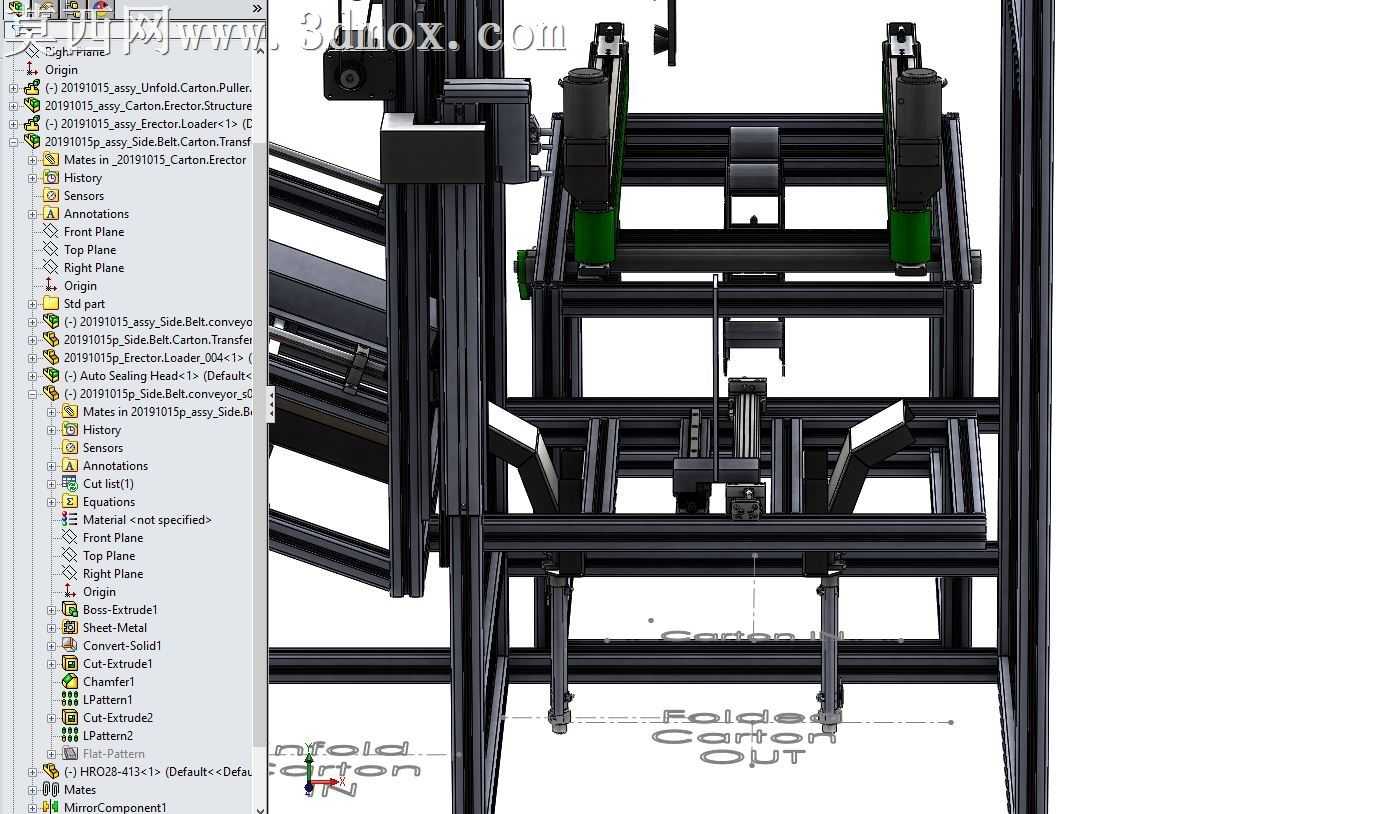

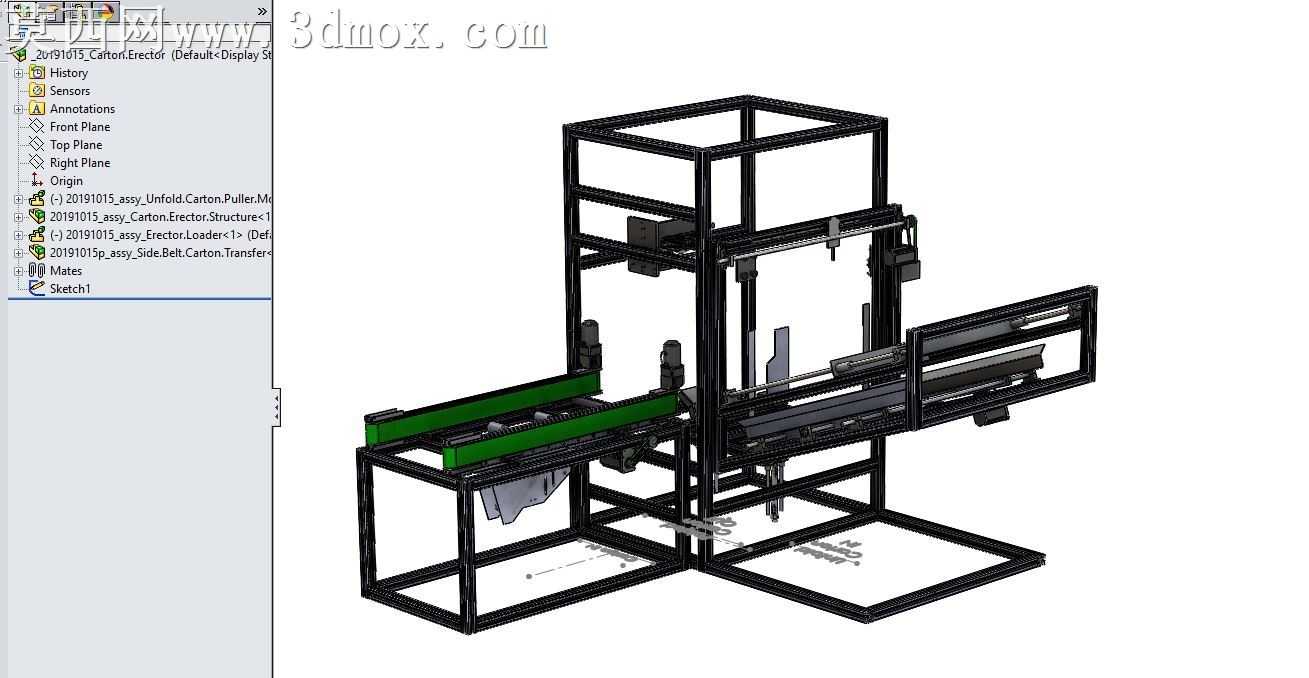

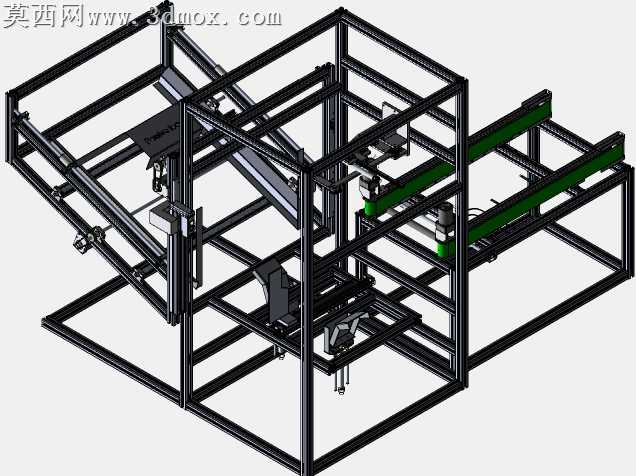

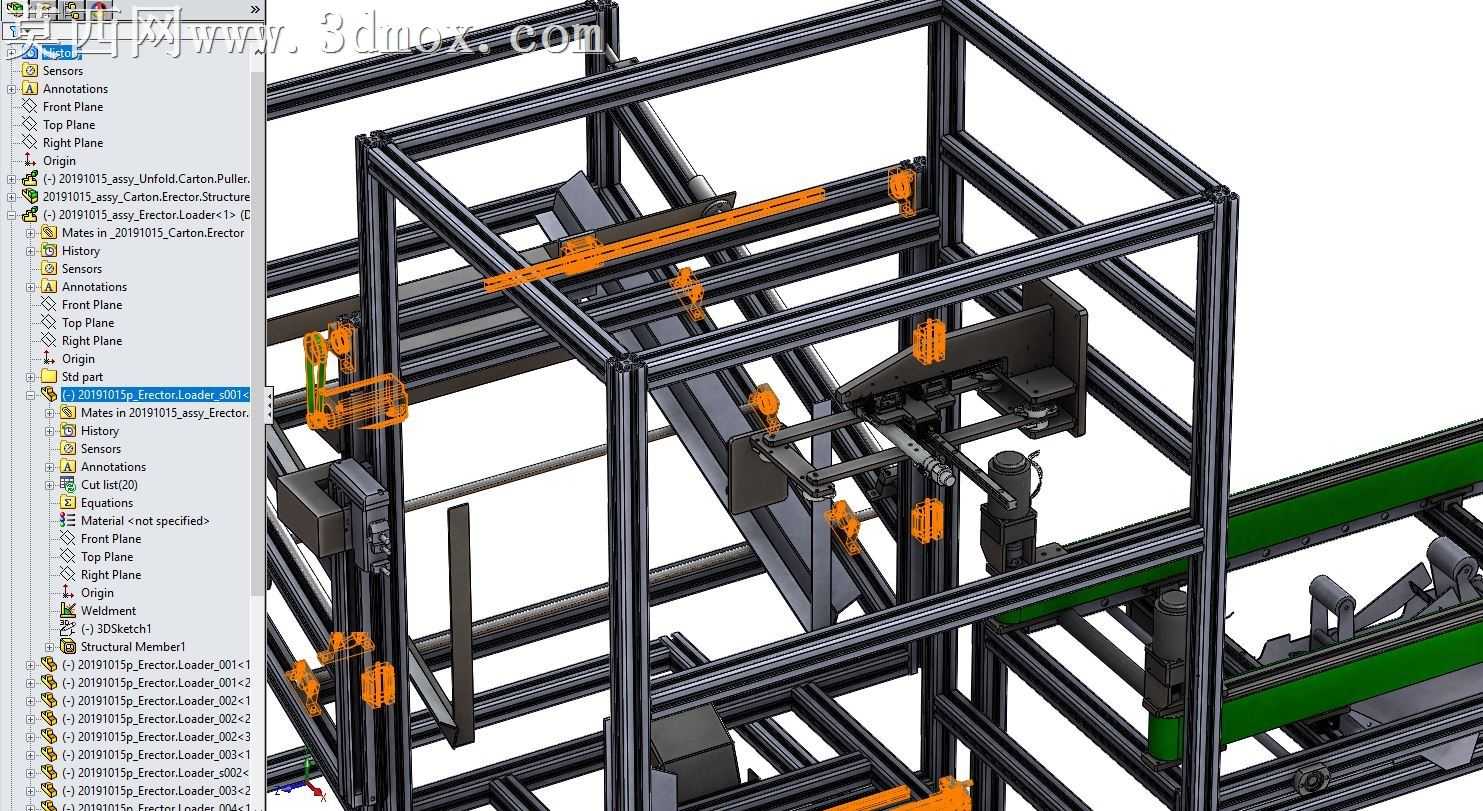

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中先以方通铝型材搭建双层框架式机架作为整机承载基础，对型材拼接处的连接角件、安装孔位做了精准的参数化定位，保证机架整体的结构刚度与装配精度。建模时按照功能分区完成模块划分，下部水平输送段采用绿色防滑皮带作为输送载体，对皮带两侧的导向挡条、驱动辊组、张紧调节结构做了独立建模，可实现瓦楞纸箱坯件的平稳水平送料，输送路径的限位结构可适配不同幅面的瓦楞纸板进料定位。中部成型工位设置多组可调节定位挡块与折边执行结构，建模时对折边压合的运动行程做了参数化约束，可模拟纸箱折边、扣合的完整动作流程，执行部件的安装支架预留了多组调节孔位，可根据不同尺寸瓦楞纸箱的成型需求调整工位位置。上部架设横向移动模组，模组上搭载的压合执行件可沿水平导轨完成横向位移，对纸箱顶部的折边进行精准压合固定，导轨的安装基准与机架的安装面做了同轴度约束，保证运动过程的平稳性。整机渲染时采用工业设备常用的材质搭配，机架方通赋予哑光黑色喷塑材质，输送皮带赋予哑光绿色橡胶材质，导轨、传动部件赋予金属镀铬质感，执行件的非金属部分赋予工程塑料材质，渲染过程中添加了柔和的环境漫反射光源，清晰呈现各部件的装配层次与结构细节。设计思路围绕瓦楞纸箱自动化安装的工序需求展开，将进料、定位、折边、压合工序整合到同一机架平台上，摒弃了传统人工折箱的繁琐流程，各功能模块采用独立装配设计，便于后续根据生产需求调整工位布局或更换执行部件，模型的各运动部件均保留了装配约束关系，可直接用于动作模拟演示与结构优化验证，概念设计阶段预留了足够的调节空间，可适配常规尺寸范围内的瓦楞纸箱安装作业需求，整体结构紧凑，功能分区清晰，符合自动化包装设备的设计逻辑。
