蔬菜水果称重包装一体化设备结构设计

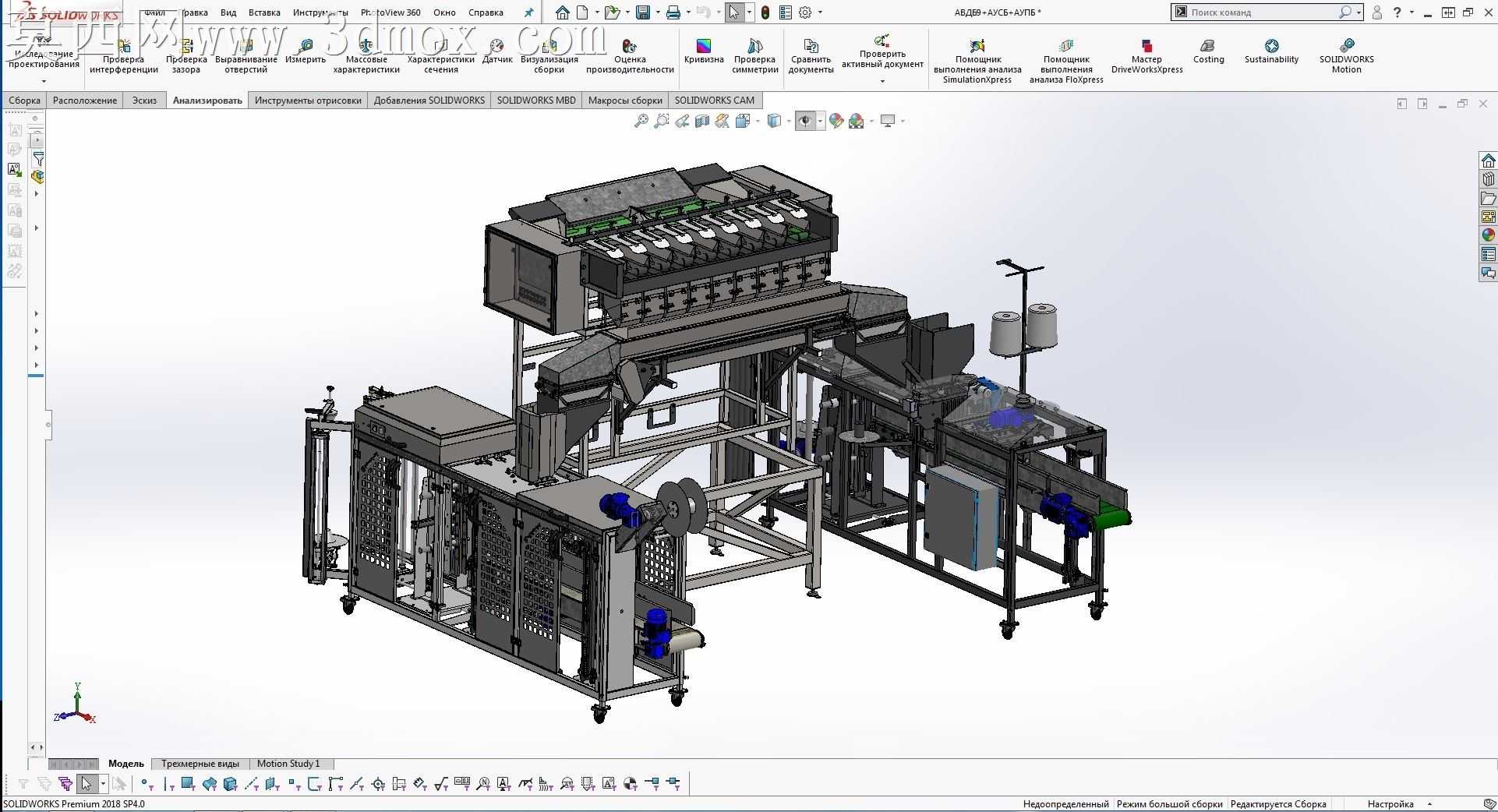

本模型为面向蔬果类生鲜物料的称重包装一体化设备，采用SolidWorks完成全参数化三维建模，整体装配遵循模块化设计思路，将设备拆分为称重分配、塑料袋包装、网袋包装三大功能单元，各单元通过铝型材机架完成集成，机架底部配置万向脚轮与可调支撑脚，兼顾设备移动转场与作业时的稳定性需求。建模过程中对所有钣金护罩、输送辊组、称重料斗、封切机构、缝包组件均做了等比例还原，对传动链路中的链轮、同步带、导向轴等标准件做了简化适配，既保证整体结构展示的完整性，也控制了模型整体的体量。渲染阶段采用哑光工业灰作为机架主体材质，对电机端盖、操作按钮、称重传感器等部件赋予差异化金属与工程塑料材质，通过环境光遮蔽效果凸显设备的层级结构，清晰展示各功能模块的布局逻辑：设备进料端对接9杯称重分配器，通过多料斗组合称重实现蔬果物料的定量分料，分料完成后物料可根据包装需求分流至两个包装工位，一侧完成塑料袋的上料、开袋、装填、封切作业，另一侧完成网袋的撑开、装填、缝合作业，输送线体贯穿各工位衔接物料流转，两侧护罩预留检修开口，兼顾作业安全与后期维护便利性。设计过程中重点考量了生鲜蔬果易损的特性，所有与物料接触的工位均做了圆角过渡处理，避免尖锐结构磕碰损伤物料，称重单元采用独立悬挂式安装结构，减少机架振动对称重精度的干扰，包装工位的执行机构预留了行程调节空间，可适配不同规格尺寸的包装袋与不同重量规格的蔬果分装需求，整体结构布局紧凑，工位衔接流畅，可直观展示蔬果称重包装的完整作业流程，为同类生鲜包装设备的结构优化、产线布局提供清晰的三维参考。
