双工位立式机框架工装组件结构设计

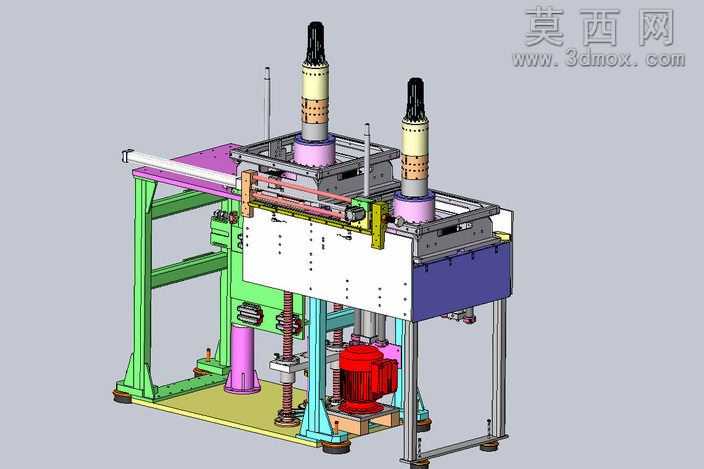

该三维模型为双工位立式机框架工装组件，建模过程中采用自顶向下的设计思路，先搭建整体机架的空间基准坐标系，再依次拆分各功能模块完成零件建模与装配约束，确保各部件间的配合公差符合机械设计规范。模型对不同结构部件做了清晰的材质区分：底部支撑脚采用防滑耐磨的橡胶材质，主支撑立柱采用高强度结构钢材质，横向滑移导轨采用表面硬化处理的轴承钢材质，顶部执行机构的安装座采用轻量化铝合金材质，驱动电机外壳采用铸铁材质，不同材质的渲染参数经过调试，金属件呈现出符合实际的金属光泽与表面粗糙度，非金属件还原了对应的哑光或防滑质感，整体渲染效果清晰区分各功能部件，便于直观识别结构组成。结构设计上，该框架组件采用立式分层布局，底部为驱动安装层，预留了电机、传动丝杆的安装定位空间，设置了可调式支撑脚用于调平整机水平；中部为作业执行层，配置双工位的执行机构安装位，横向设置线性滑移模组用于工位间的位置切换，配套的导向轴、限位块、传动螺母均做了精确的装配定位，保证滑移过程的平稳性与定位精度；上部为执行端安装层，预留了两个立式执行单元的安装接口，配套的导向立柱、升降丝杆均与底部驱动层形成连贯的传动链路。设计过程中充分考虑了工装的刚性需求，主支撑框架采用加厚型材拼接，关键受力位置设置了加强筋结构，避免作业过程中出现结构形变影响加工精度，同时预留了管线排布的走线空间，各部件的安装孔位、连接接口均按照通用机械标准设计，具备良好的拆装维护性，可直接作为同类立式加工工装的框架设计参考，适配多类需要双工位轮换作业的加工场景，整体结构紧凑，空间利用率高，各传动链路的布局合理，能够有效保障设备运行过程中的稳定性与可靠性。
