十工位栅栏式电路接线端子排结构设计

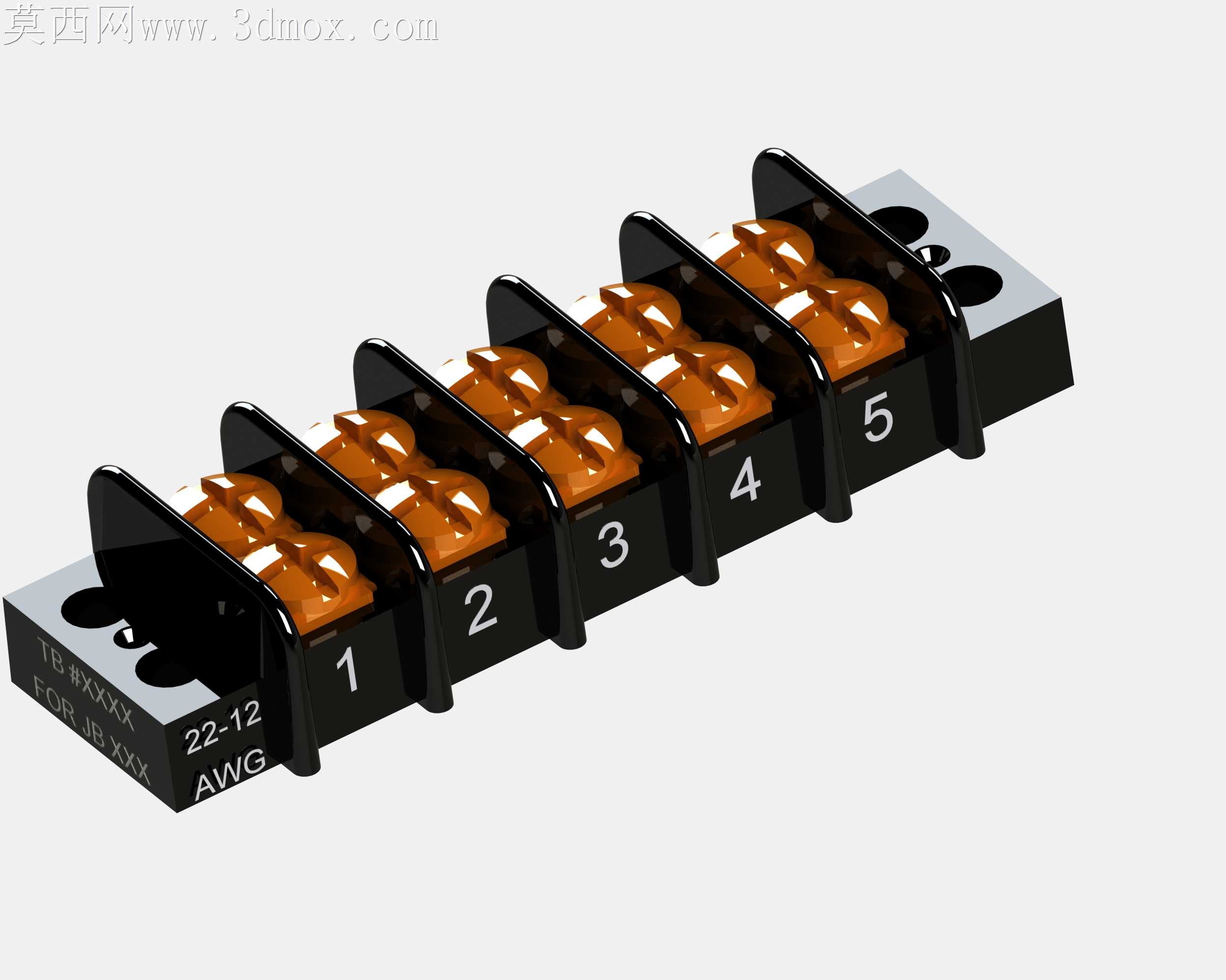

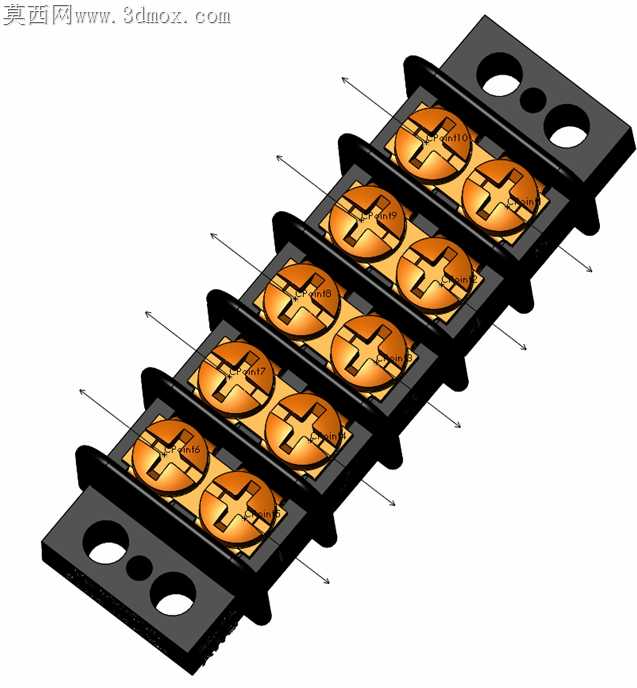

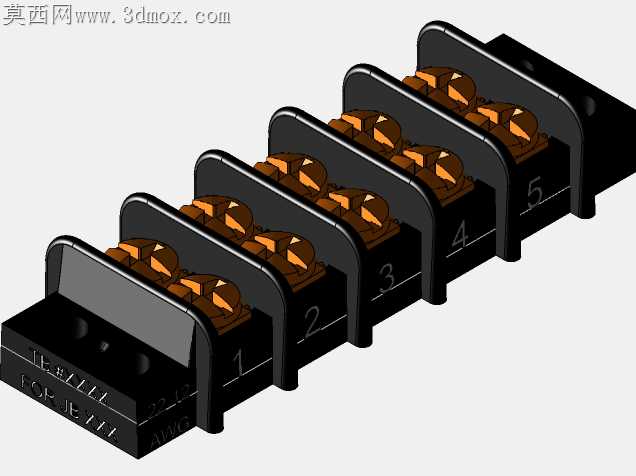

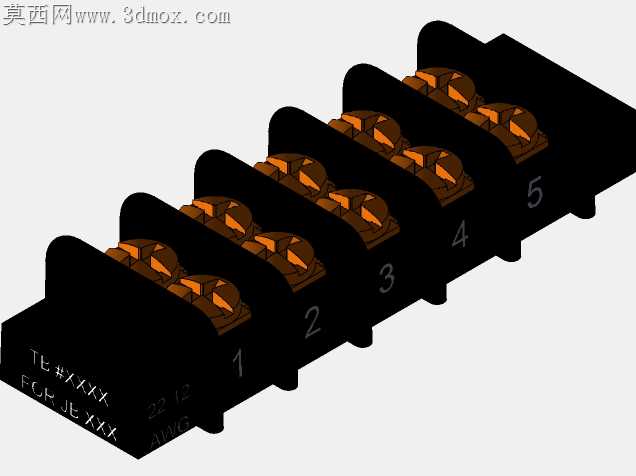

现场布线作业里，多回路接线端子排最容易出现的问题，就是相邻端子间的绝缘间隙不足，大电流工况下积灰受潮引发爬电，或是锁线螺钉拧入深度失控顶裂绝缘基座，连带相邻回路接触不良。这款十工位栅栏式接线端子的结构设计，刚好对准这些长期被忽略的加工与装配痛点做了针对性优化。绝缘基座采用分段式栅栏隔筋，每两个接线位之间的隔筋厚度比常规端子加厚0.8mm，隔筋根部做了R1.2的圆弧过渡，避免注塑成型时应力集中导致的隔筋脆裂，就算现场接线时螺丝刀意外磕碰隔筋，也不会出现崩边缺损的问题。基座两端的安装固定孔做了沉台设计，沉台深度刚好容纳M3固定螺钉的头部，安装后螺钉头不会突出基座表面，不会和相邻布设的导线产生刮蹭磨损。每个接线位的螺钉过孔下方做了限位凸台，锁线螺钉拧入到额定深度时会被凸台挡住，就算现场施工人员用力过度，也不会把螺钉拧穿基座底部，避免基座开裂导致的固定失效。导电铜件的表面做了镀镍处理，压接导线的接触面压出了十字防滑纹，就算是22-12AWG的多股软线，压接后也不会因为长期受温变影响出现松脱，额定20A电流下的接触电阻比光滑接触面低30%左右。相邻接线位之间的隔筋高度比铜件顶面高出2mm，就算导线压接后有零散铜丝翘出，也会被隔筋挡住，不会碰到相邻端子造成短路。基座底部的走线槽做了斜向导向设计，导线接入后顺着槽体自然弯折，不会出现导线根部被基座棱角割破绝缘层的隐患。每个接线位的标识区域预留了足够的平面空间，现场布线时可以直接粘贴回路编号标签，不会因为空间不足出现标签翘起脱落的问题。基座两端的安装孔间距做了适配常规电气安装轨的尺寸设计，既可以用螺钉直接固定在安装板上，也能搭配卡扣快速卡装在标准DIN导轨上，适配不同场景的安装需求。铜件和基座的配合间隙控制在0.1mm以内，既不会因为间隙过大出现铜件晃动，也不会因为间隙过小导致装配时压裂基座，批量注塑加工时的成品率能提升15%以上。锁线螺钉采用三角牙自锁螺纹，拧入铜件的螺纹孔后不会因为设备运行的振动出现松退，长期使用也不需要反复复紧螺钉，减少后期运维的工作量。
