多缸集成式气动旋转致动器结构设计

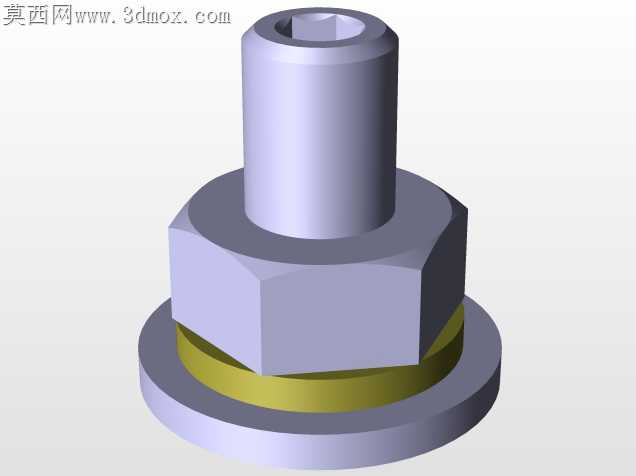

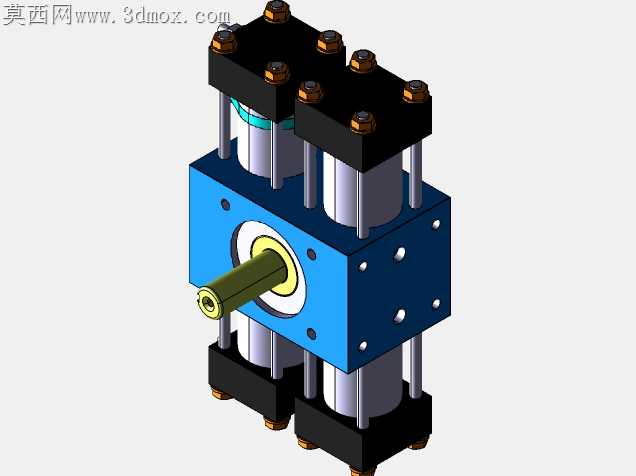

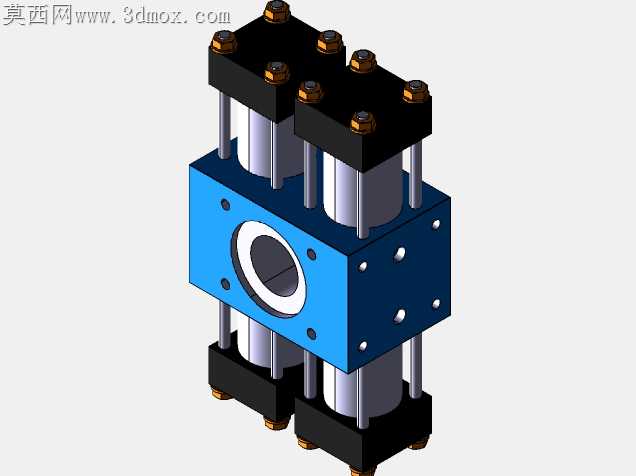

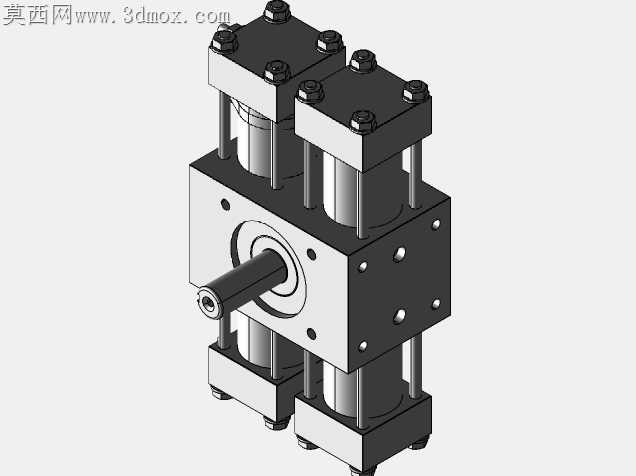

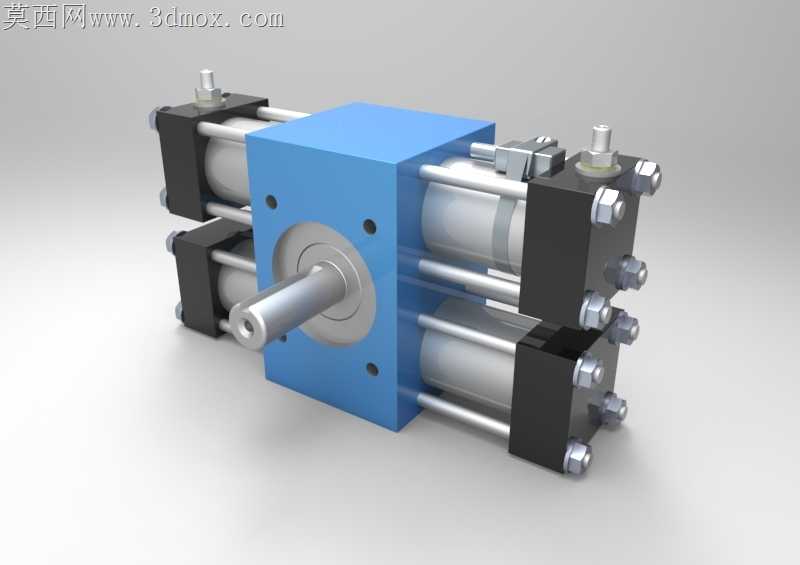

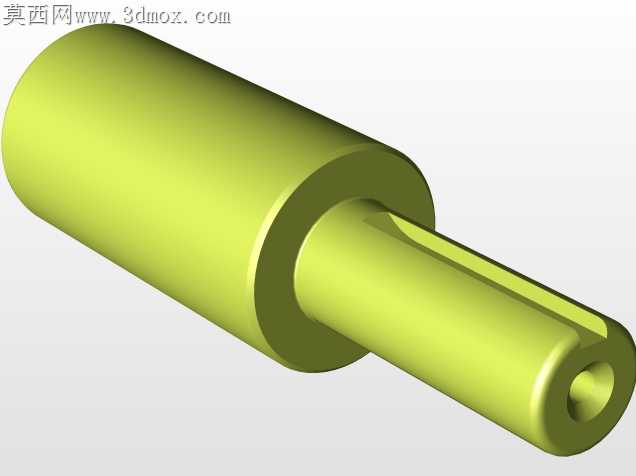

上次在车间调试同类型气动执行件的时候，端盖密封槽的铣削毛刺没清干净，装完试机不到半小时就从活塞杆位置窜气，连带整个工位的节拍全乱了，这次做这套结构的时候，最先盯的就是各个密封配合面的公差留量。中间蓝色的主体安装座我特意把安装孔的位置度公差压到了0.02mm，之前做的样机因为四个气缸安装孔同轴度偏差，活塞杆伸出的时候卡滞，负载扭矩直接掉了30%，这次把每个缸筒的定位止口做了15丝的过盈配合，不用额外打定位销，压装之后就能保证四根活塞杆的运动轴线和中心输出轴的垂直度。跨软件转档的时候踩过不少坑，之前直接把参数化模型导成通用格式，圆角特征经常出现破面，尤其是端盖上紧固螺母的避让槽位置，曲面碎面多到没法直接拿去做加工编程，这次在转档前特意把所有小于R0.5的工艺圆角做了统一简化，既不影响实际装配，又避免了转档后的几何缺陷。量产的时候本来想把主体座换成压铸铝件，算下来开模成本不低，小批量试制阶段还是用6061铝块铣削，表面做硬质阳极氧化，耐磨度够，后期改孔位也方便。输出轴的位置我一开始选的是普通平键连接，试装的时候发现频繁正反转的工况下键侧容易打崩，后来改成了扁位加端面螺钉锁紧，装拆方便，还能承受更大的冲击扭矩。两侧的气缸端盖我没选市面上的标准件，标准端盖的气口位置是固定的，实际接气管的时候会和周边安装支架干涉，特意把气口位置改到了端盖的侧上方，留够了气管接头的操作空间，不用额外做弯头转接，减少了漏气点。之前做实训项目的时候不少学员容易把气缸的磁性开关装反，这次在缸筒外侧预留了开关安装的卡槽，两边都做了定位挡边，装的时候直接卡进去就行，不用反复调整位置找信号点。中心输出轴的轴承位我留了2丝的间隙配合，压装轴承的时候不会因为过盈量太大导致轴承转动卡滞，端盖和主体连接的螺栓全部选的内六角圆柱头螺钉，沉头孔深度刚好和螺钉头齐平，不会突出表面刮到安装时的接线或者气管。试算扭矩的时候，四个气缸同时进气的推力比单缸结构大了近三倍，不用额外增加缸径就能满足大扭矩输出的需求，整体安装尺寸比同扭矩的叶片式摆动气缸小了近四分之一，在狭小安装空间的工位上适配性更强。
