带滚轮摆杆式20mm行程微动开关结构设计

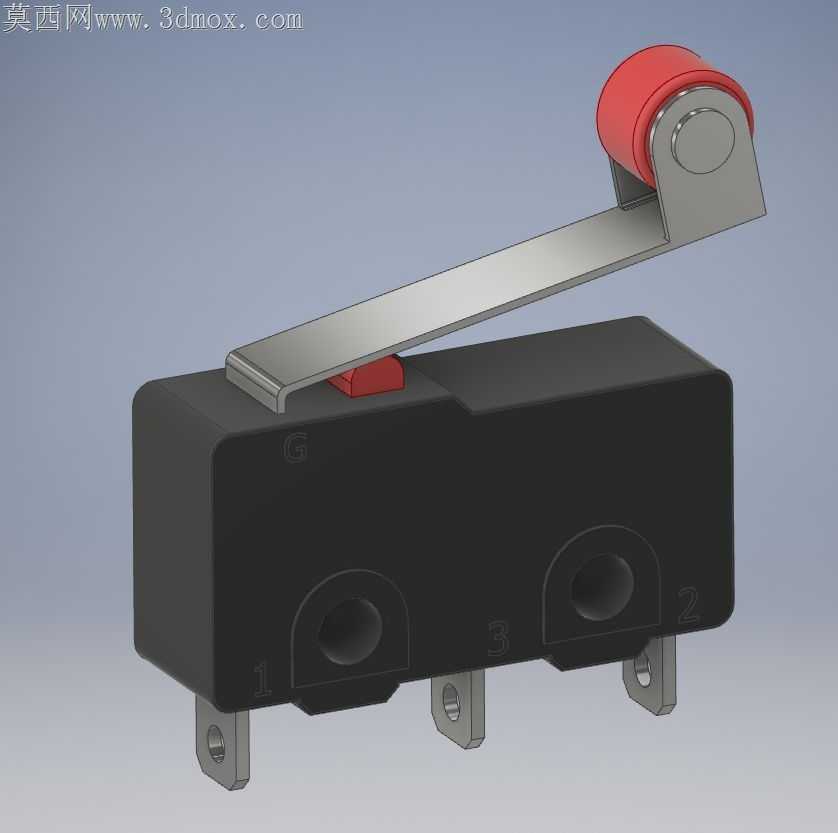

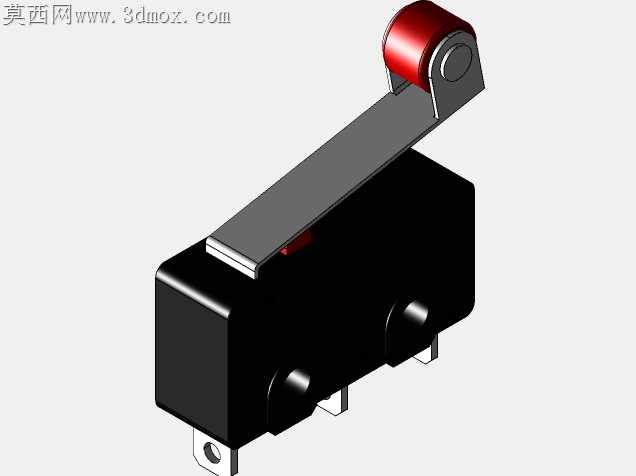

上次车间调试自动化送料线时，采购的同规格微动开关滚轮摆杆铆接处有毛刺，连续触发三千次就出现卡滞，摆杆回弹不到位导致工位误判停线，拆检时还发现引脚注塑包胶处有缩痕，焊线时受热容易松脱。这次做这套结构的时候，特意把滚轮和摆杆的铆接间隙留了0.02mm的旷量，既不会因为过盈出现转动卡涩，也不会因为间隙过大导致触发行程偏差超差。之前跨软件转档的时候，摆杆上的红色触发凸台曲面一度出现破面，反复调整缝合公差才把面补顺，毕竟这个凸台是和内部弹片直接接触的，曲面不光整的话会磨破弹片上的银触点，直接缩短开关的电气寿命。做引脚结构的时候，特意把三个插脚的定位台阶做了0.1mm的加高，之前量产时遇到过插脚压入壳体后歪斜，波峰焊时锡水顺着缝隙渗进开关内部，导致触点接触不良，加高台阶后能和壳体上的卡槽完全贴合，就算过波峰焊的高温也不会出现渗锡问题。滚轮部分选的是带金属衬套的红色滚轮，不是纯塑料滚轮，之前纯塑料滚轮在有少量切削液飞溅的工况下，用两个月就会被腐蚀开裂，金属衬套能把滚轮和摆杆销轴隔开，减少转动磨损，就算在有少量油污、粉尘的设备上用，触发手感也不会变沉。壳体上的两个安装孔特意做了沉台设计，之前用普通微动开关的时候，锁安装螺丝时如果扭力稍大，塑料壳体就会被螺丝头压裂，沉台能分散螺丝的压紧力，就算用电动螺丝刀打螺丝也不会裂。内部弹片的触发行程反复调了七次，一开始把触发行程做的太短，设备运行时的轻微震动就会导致误触发，后来把行程调到20mm对应的触发阈值，刚好能匹配自动化线的推块行程，不会误触也不会因为触发压力太大导致推块卡滞。做渲染的时候特意把壳体的磨砂质感做出来，不是亮面塑料，毕竟工业用的开关亮面容易沾油污显脏，磨砂面不仅耐脏，装配的时候拿取也不容易打滑。之前做实训项目的时候很多学生容易把微动开关的常开常闭引脚搞混，这次做模型的时候特意在壳体对应引脚的位置留了标识位的结构，量产时直接激光打标就能看清引脚定义，不用再额外贴标签，标签时间长了掉了容易接错线烧设备。
