叉型带孔金属连接固定基座结构

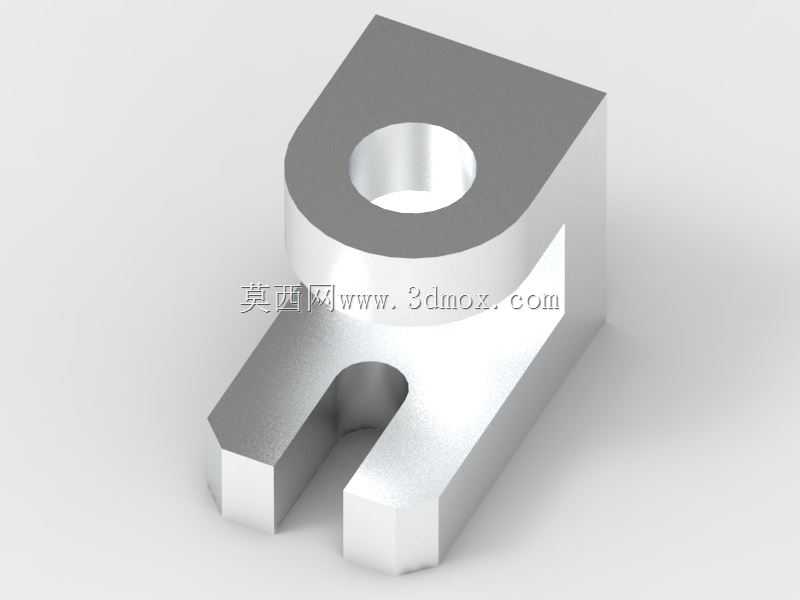

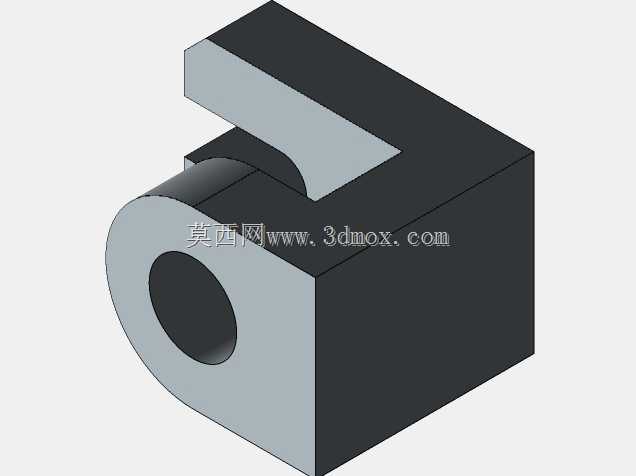

该零件属于机械传动与支撑系统中常用的连接固定类构件，主要应用于轻工自动化生产线、小型工装夹具、非标检测设备以及民用机械的铰接连接部位，可实现两个相对运动部件之间的铰接支撑，或是作为直线运动模组的端部限位连接座使用，在小型输送线的挡停机构、工装板定位组件、手动夹具的压紧臂铰接位置都能见到这类结构的实际应用。从功能特性来看，零件上部的同轴通孔用于穿装铰接销轴，可与配套的带孔连杆、摆臂形成转动副，满足部件间一定角度范围内的摆动需求；下部的叉型开口槽用于嵌入对接的板状构件，槽内的圆弧过渡结构可避免对接部件摆动时出现卡滞，同时分散应力集中，提升构件的抗疲劳寿命。在设计思路上，该零件采用一体化切削加工的成型逻辑，整体以方块基体为基础，上部做半圆柱凸台结构来加厚通孔部位的壁厚，避免销轴受径向载荷时出现孔壁变形；下部叉脚的外侧做斜切倒角处理，既可以减少零件整体重量，也能在装配时起到导向作用，方便对接部件快速卡入开口槽内。零件的所有棱边均做了微小的倒角去毛刺处理，既避免装配过程中划伤操作人员，也能消除加工残留的应力集中点。从安装边界来看，该零件的底部为平整安装面，可通过螺栓锁紧在设备基板或型材安装面上，上部通孔的轴线与下部开口槽的中心面保持严格的同轴度公差，保证铰接转动时无偏载力矩；叉脚的厚度尺寸与开口槽的宽度尺寸按照常用的标准连接板厚度匹配设计，可直接适配常规厚度的金属冲压连接板，无需额外加工适配垫片。零件整体采用金属材质加工，表面做喷砂氧化处理，具备基础的防锈耐磨性能，可在常规车间环境下长期使用，无需频繁做防腐维护。在实际装配场景中，该基座的安装孔位可根据配套设备的安装需求做灵活调整，既可以作为固定铰接座使用，也可以在开口槽内加装锁紧螺钉，实现槽内对接部件的位置微调后锁紧，满足不同工位的安装调节需求。
