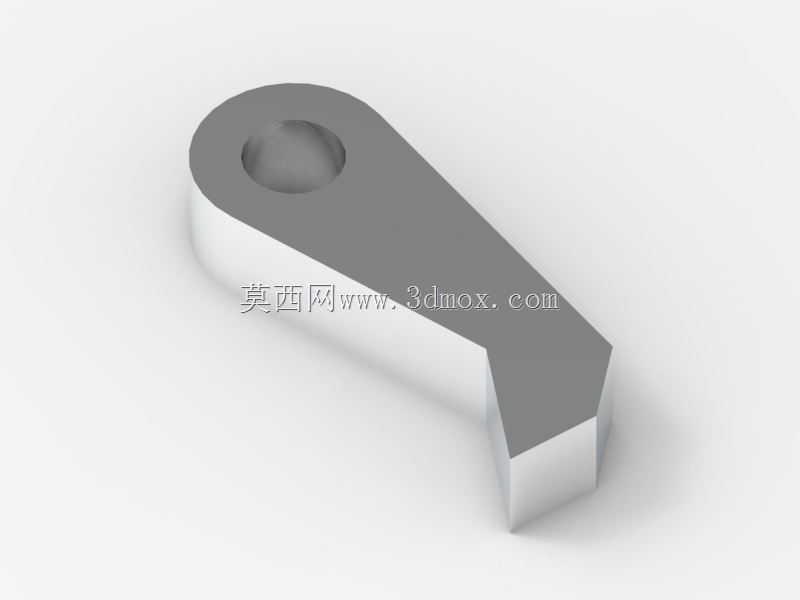

单耳带切边异形连接杠杆结构件

该异形连接杠杆件属于机械传动系统中的基础受力构件，主要应用于轻工自动化生产线、小型专用设备的连杆传动机构、手动工装夹具的力传递模块，以及小型农用机具的操纵联动结构中，承担力的转向传递、行程放大、铰接联动的核心作用，可将输入端的直线推力或摆动力矩稳定传递至执行端，实现机构的动作切换、位置锁定或者行程调控功能。从功能特性来看，该构件一端设计为带通孔的圆形铰接端，可通过配套销轴与固定支座或者动力输出端形成稳定的转动副，铰接孔的内壁预留了均匀的配合公差，既保证销轴转动时的顺滑度，又能避免长期往复摆动产生的过量间隙导致传动精度下降；构件主体采用渐变收窄的流线型杆身结构，在保证整体抗弯、抗扭强度的前提下，尽可能削减了非受力区域的材料冗余，有效降低构件自身重量，减少传动过程中的惯性损耗；末端设计为带直角切边的扁方结构，可直接嵌入执行部件的对应卡槽内，通过型面配合传递扭矩，无需额外的定位销或者紧固件即可实现周向锁止，大幅提升装配与后期维护的便捷性。在设计思路上，该构件优先遵循受力路径优化原则，整体轮廓完全贴合应力分布走向，铰接端与杆身的过渡位置采用大圆角平滑衔接，有效消除应力集中点，避免长期交变载荷作用下出现疲劳断裂问题；杆身的厚度经过受力校核，在额定载荷下的形变量控制在传动精度允许的范围内，既不会因刚度过大造成材料浪费，也不会因刚度不足导致传动滞后。从安装边界来看，铰接端的外圆直径决定了构件摆动时的最小避让半径，安装时需保证周边预留足够的摆动空间，避免与相邻零部件产生运动干涉；末端扁方的切边尺寸与执行端卡槽的尺寸形成精准配合，装配时可快速定位，无需反复调整安装角度；构件整体厚度统一，适配常规的销轴连接与卡槽嵌入安装场景，可直接替换同规格的传统直柄杠杆件，无需对原有设备的安装结构进行改造，适配性较强。
