异形双孔连接固定金属片结构设计

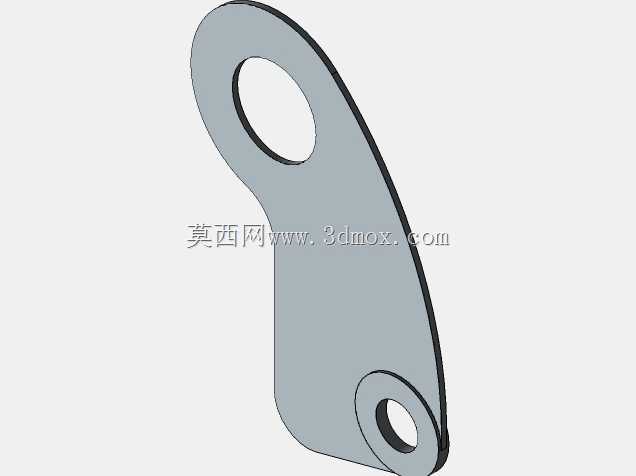

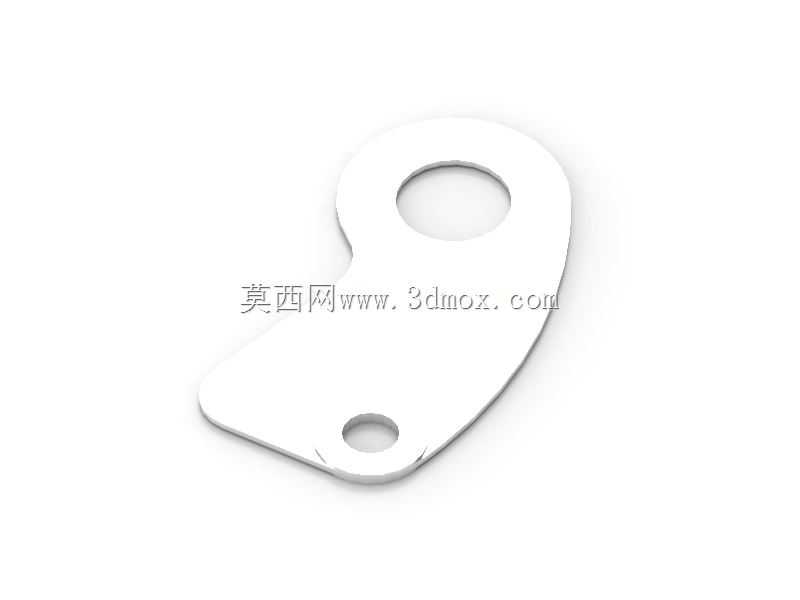

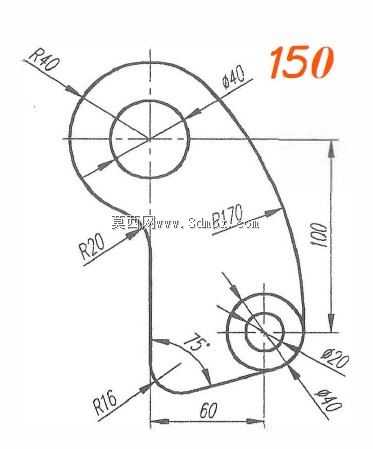

这款异形双孔连接固定片属于机械装配领域常用的小型紧固连接配件，广泛应用在各类小型机电设备、轻工机械、仪器仪表、家用器具的内部结构连接场景中，主要承担两个相对位置存在角度偏移的构件之间的连接限位、载荷传递以及安装定位作用，能够适配非平行安装面之间的固定需求，弥补标准平垫片无法适配异形安装空间的不足。在实际设备运行过程中，这类连接片可以分散紧固件施加的压紧应力，避免被连接件表面因局部压强过大出现压痕、变形甚至开裂的问题，同时可以补偿安装面之间的微小形位公差，降低装配过程中对构件加工精度的严苛要求，提升整体装配效率与结构连接可靠性。从产品功能特性来看，该零件采用薄型钣金冲压成型的结构设计，整体轮廓为非对称异形曲面，边缘做了顺滑的圆弧过渡处理，不存在尖锐的棱角与加工毛刺，既可以避免装配过程中划伤操作人员与相邻构件，也能减少应力集中点，提升零件长期受载下的抗疲劳性能。零件上设置了两个不同孔径的圆形安装孔，大孔用于穿过主紧固螺栓，承担主要的连接载荷传递作用，小孔用于辅助定位或者穿入小规格紧固件实现防松限位，两个孔的中心距经过精准计算，能够匹配对应安装位的孔位坐标，保证装配后无错位、无额外装配应力。在设计思路层面，这款零件的轮廓完全贴合对应安装位置的空间边界，整体采用等厚度的板材加工，没有额外的凸起、翻边或者弯折结构，加工工艺性极佳，仅需要通过落料、冲孔两道基础冲压工序即可完成批量生产，加工成本低廉，生产效率高，适合大规模量产应用。零件的厚度根据实际承载需求选定，既保证足够的结构强度，在额定紧固力矩下不会出现弯折变形，也不会过度占用安装空间，适配紧凑化的设备内部布局。从外形尺寸与安装边界来看，零件整体外轮廓的最大长度与宽度严格适配安装区域的空间限制，不会与周边的其他运动构件、线路或者壳体发生干涉，两个安装孔的孔径分别匹配对应规格的紧固件，孔边缘与零件外边缘的距离满足冲压加工的最小边距要求，避免冲孔过程中出现边缘开裂的问题，零件的表面可以根据使用场景做镀锌、发黑或者钝化处理，提升防锈耐腐蚀能力，适配不同工况下的使用需求，无论是在干燥的室内设备环境，还是存在一定湿度的户外设备场景中，都能保持稳定的连接性能。
