多层框架式自动化工装夹具设备结构

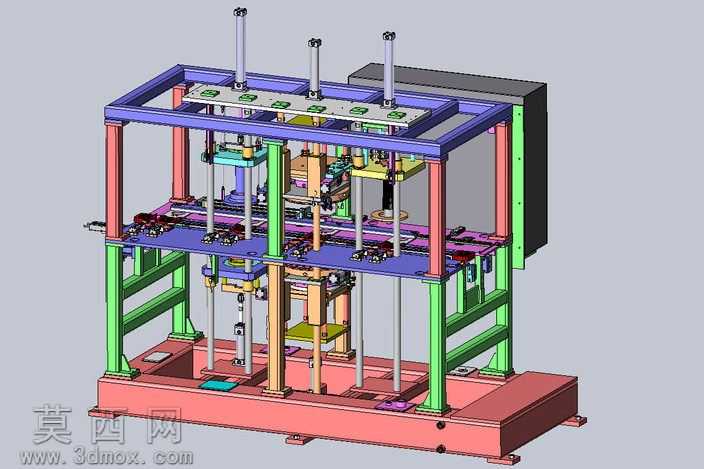

该三维模型采用参数化建模方式完成整体搭建，建模过程中严格遵循机械设计的公差配合规范，对每一处安装位、连接孔位都做了精准的尺寸约束，确保各部件装配后无干涉错位问题。模型整体为多层框架式立式结构，底部采用厚重的一体式机座设计，机座表面预留了设备调平、地脚固定的安装结构，保障设备运行时的整体稳定性；底层框架采用高强度型材搭建，搭配多组垂直导向立柱，为上下层的运动模组提供精准的导向支撑。中层为工件输送与定位工位，设置了多组工件定位夹具、输送导轨以及位置检测组件的安装位，可实现工件的精准上料定位与工位流转；上层为作业执行模组安装层，预留了多组执行元件的固定接口，可根据实际工艺需求搭载压装、检测、组装等不同功能的作业头，各层之间通过垂直传动组件实现动力传递，框架外侧预留了电气柜、管线走线槽的安装位置，整体管线排布路径做了合理化规划，避免运动部件与管线产生剐蹭干涉。材质渲染方面，对不同功能的部件做了差异化的材质区分：底部机座采用铸铁质感的哑光暗红色材质，凸显基座的厚重稳固；支撑框架根据型材类型分别赋予绿色、紫色、橙色的金属漆面材质，清晰区分不同功能的支撑结构；导向轴、传动杆件采用亮面金属镀铬材质，体现运动部件的加工精度；工作台板采用深蓝色哑光金属材质，与支撑结构形成明确视觉区分；电气柜体采用深灰色哑光钣金材质，还原工业设备的真实外观质感。设计思路上采用模块化分层设计逻辑，将设备划分为基座支撑层、工件定位层、作业执行层、顶层固定层四个独立功能模块，每个模块都可单独拆装调整，既方便设备的组装调试，也便于后续根据工艺需求做功能拓展，各模块之间的连接位置都设计了可调式安装结构，可补偿加工装配带来的尺寸误差，提升设备的整体适配性。模型完整还原了设备的所有机械结构细节，包括紧固件、定位销、缓冲垫、拖链等细小零部件都做了精细化建模，能够直观呈现设备的整体运作逻辑与装配关系，可作为同类自动化工装设备设计的参考方案，也可用于设备组装调试的指导演示。
