10号圆管双面开槽切口加工装置

这款管模切口加工装置，主要面向五金管材加工、小型金属制品生产、管路预制加工等场景，适配直径28mm的10号圆管的双面开槽切口加工作业，在护栏加工、家具五金管件生产、小型流体管路预制等场景中，能够替代传统的划线后铣削、砂轮切割等低效加工方式，大幅提升小管径管材切口开槽的加工精度与作业效率。

从实际用途来看，该装置专门针对圆管双侧对称槽位的加工需求设计，能够一次装夹完成管材双面的槽位切口成型，避免二次装夹带来的对位偏差，加工出的槽位位置度、槽边平整度均能满足常规五金管件的装配要求，无需后续大量的打磨修边工序，适合小批量多批次的管材加工场景使用，无需搭配大型机床设备，在普通加工工位即可完成作业。

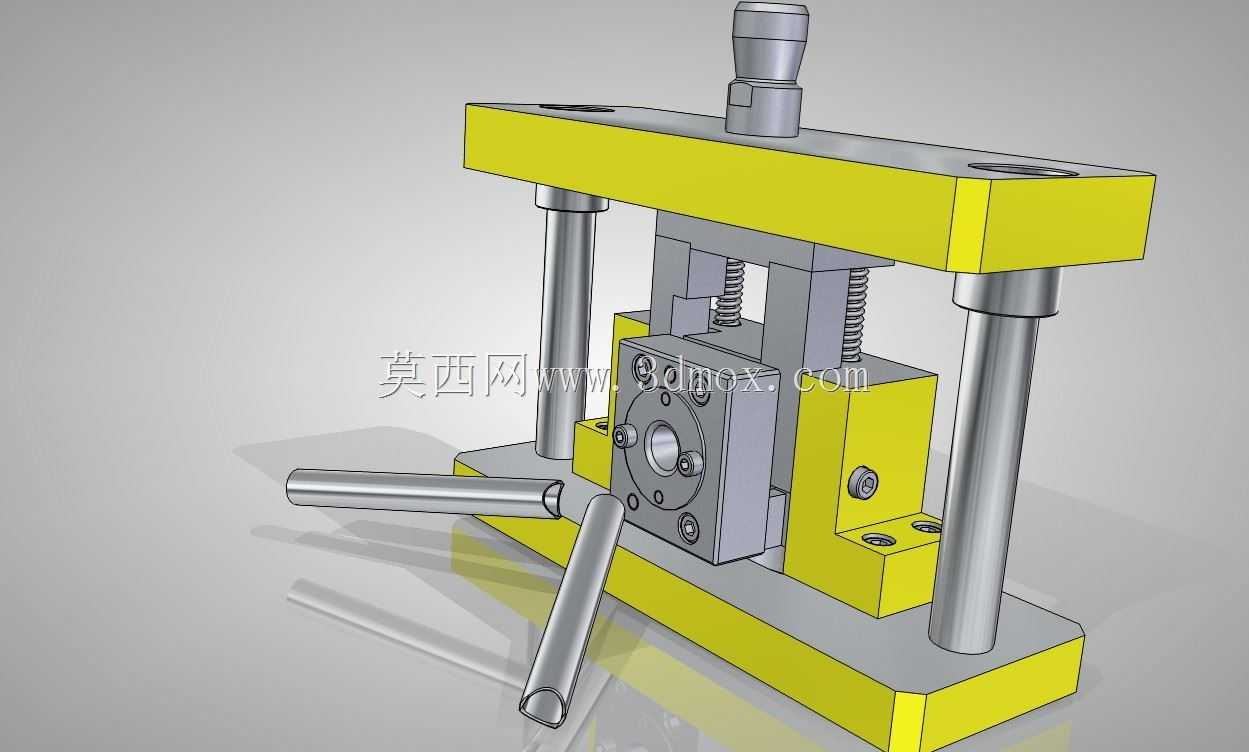

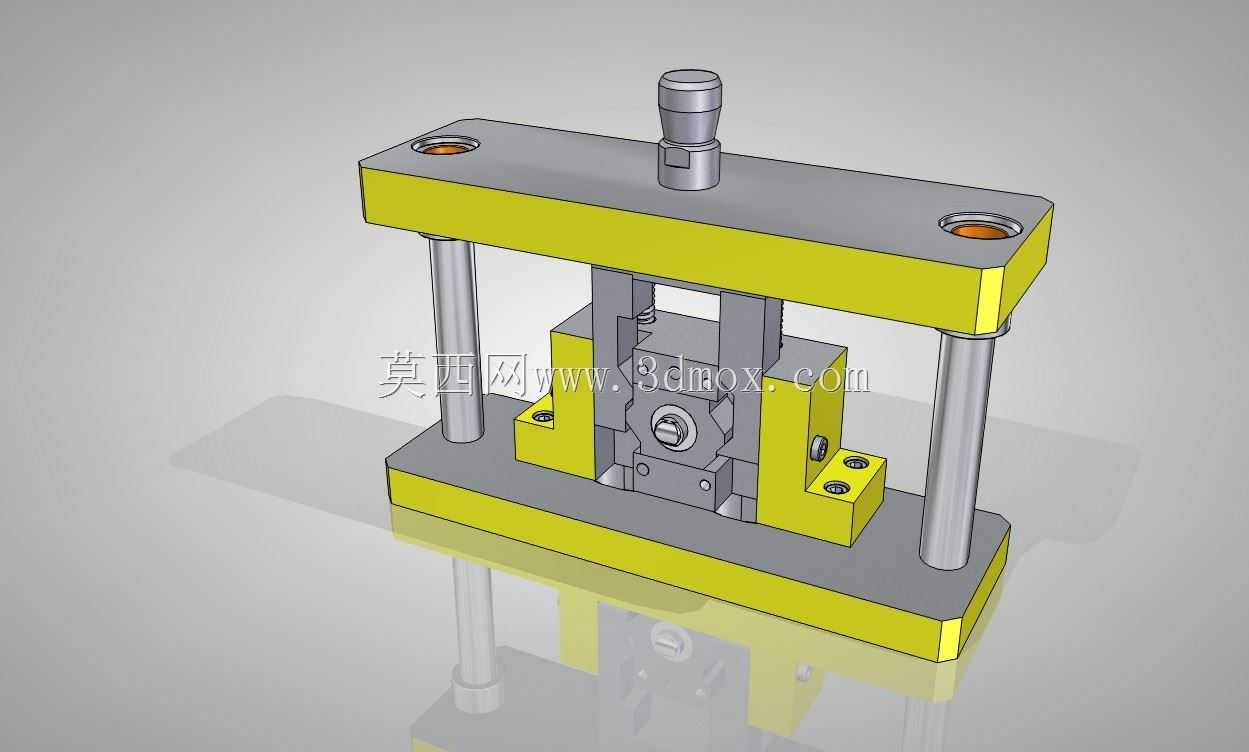

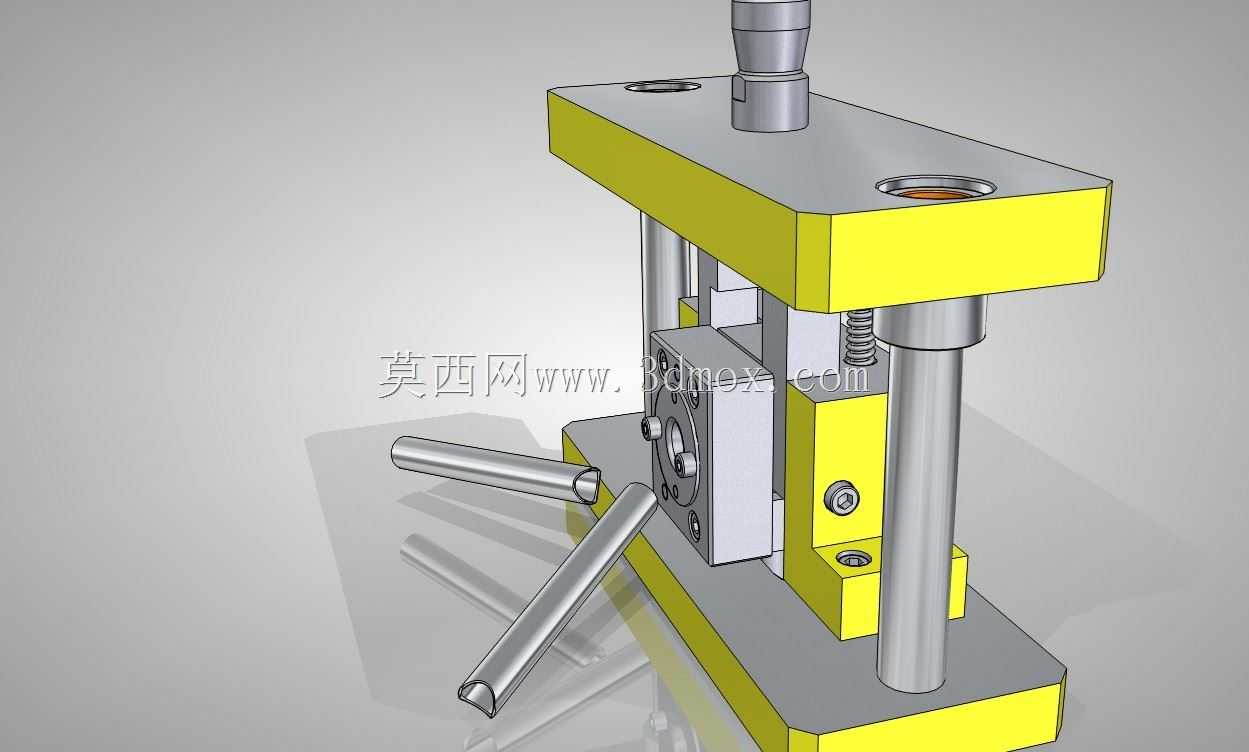

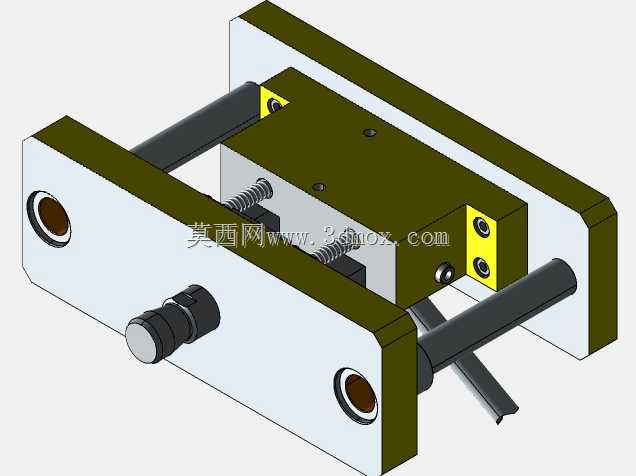

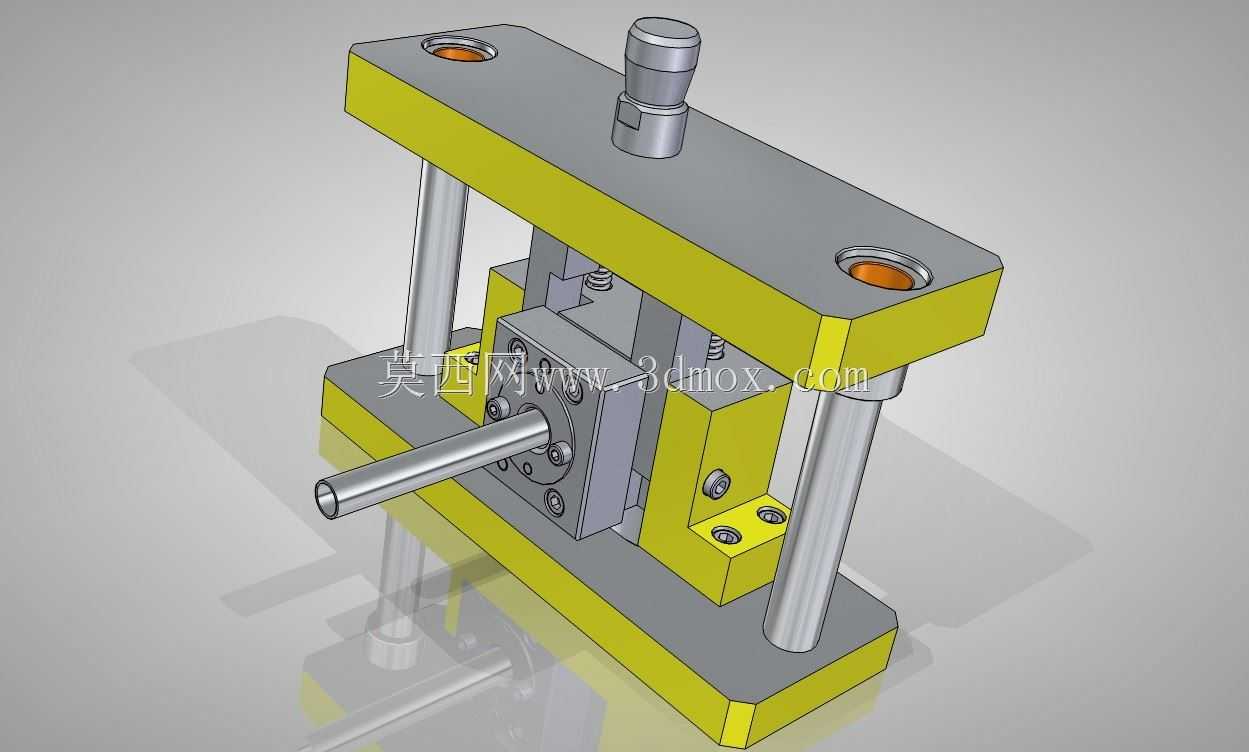

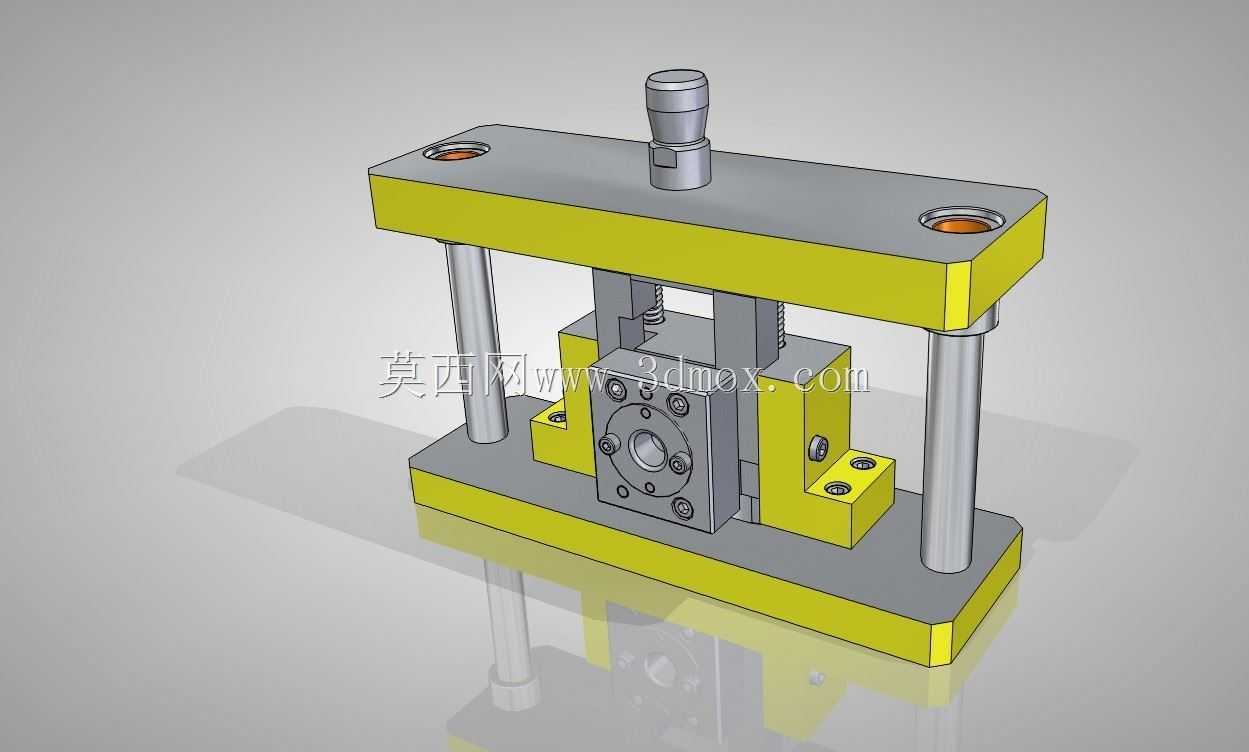

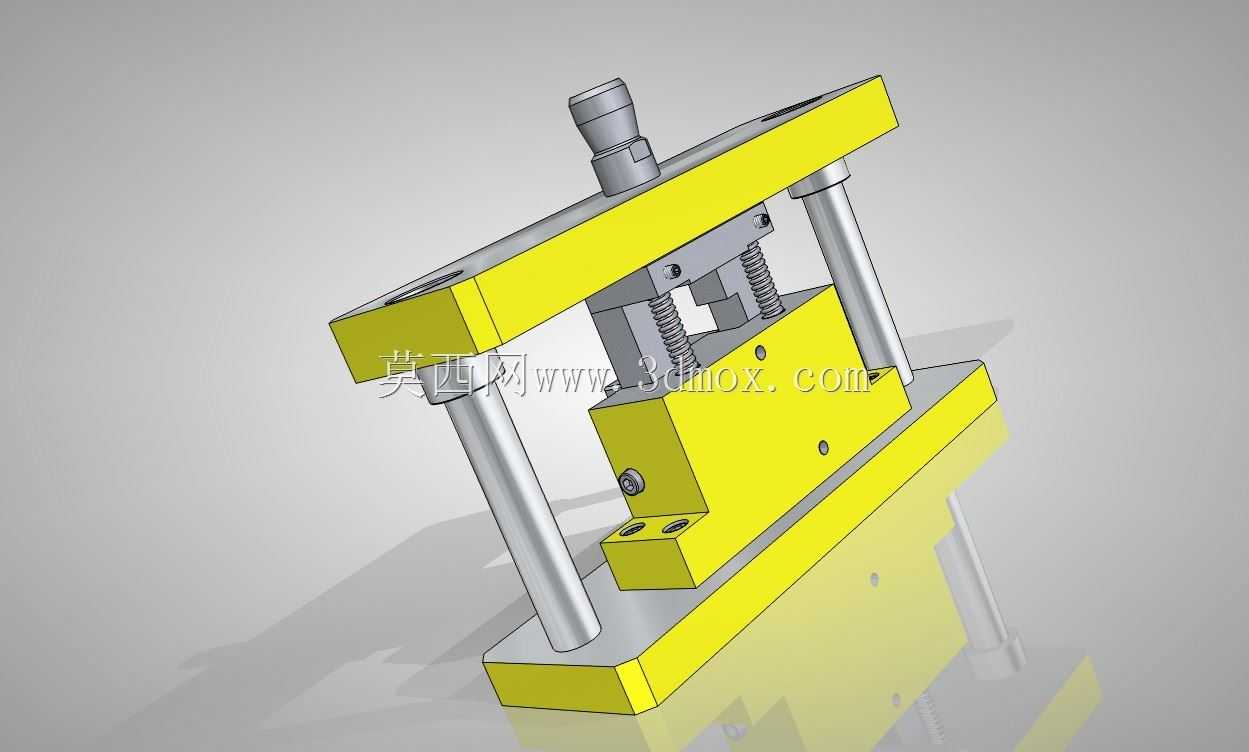

在功能特性上，装置采用导柱导向的上下模架结构，四根立式导柱配合直线轴承保证上下模座的运动同轴度，避免冲切过程中出现偏载啃模的问题；中部的成型模座设置有与目标管径匹配的管材定位孔，能够快速穿入待加工管材，配合侧向的锁紧结构完成管材的轴向与周向定位，保证每一件管材的开槽位置一致；操作端采用加长杠杆手柄，通过杠杆增力结构降低操作力度，操作人员无需施加过大的力即可完成冲切动作，顶部设置的行程限位结构能够精准控制冲切深度，避免槽深超差或者切穿管材的问题，模座内部设置有复位弹簧，完成冲切后上模自动复位，可快速取出加工完成的管材并装入下一件待加工料，作业节拍流畅。

设计思路上，该装置优先考虑小型加工场景的实用性，整体采用模块化的板式结构，上下模座采用标准板材加工成型，导柱、紧固件均采用通用标准件，降低加工与后期维护成本；成型刀块采用快换式安装结构，后期如果需要加工不同规格的槽型，仅需更换对应的刀块与定位套即可，无需更换整套模架，拓展性较强；整体结构无复杂的气动、液压元件，纯手动机械结构故障率极低，日常仅需对导柱部位定期加注润滑脂即可维护，对使用场地的动力配套无特殊要求。

从安装边界与外形尺寸来看，装置整体为立式台式结构，底部为平整的安装平板，可通过螺栓固定在常规工作台面上，整体占地面积不足0.1平方米，不会占用过多的工位空间；整体高度适配操作人员站立作业的操作高度，手柄的操作半径经过优化，操作时不会与周边工位产生干涉；管材穿入方向为水平横向，可适配长度较长的管材加工，管材进出方向无多余结构遮挡，长管加工时无需额外增设管材支撑辅具即可完成作业。
