小直径圆管冲切成型工装结构设计

这款管材冲切工装主要面向五金加工、汽配零部件、家具五金、小型管材深加工等生产场景，用于替代传统砂轮切管、锯片切管的加工方式，解决小直径薄壁圆管批量下料时端口变形、毛刺大、切割效率低、端面垂直度差的行业痛点，适配常规机械式压机的安装使用需求，可直接集成到现有冲压产线中完成管材定长切断工序，无需额外新增专用切管设备，大幅降低中小五金加工厂的设备投入成本。

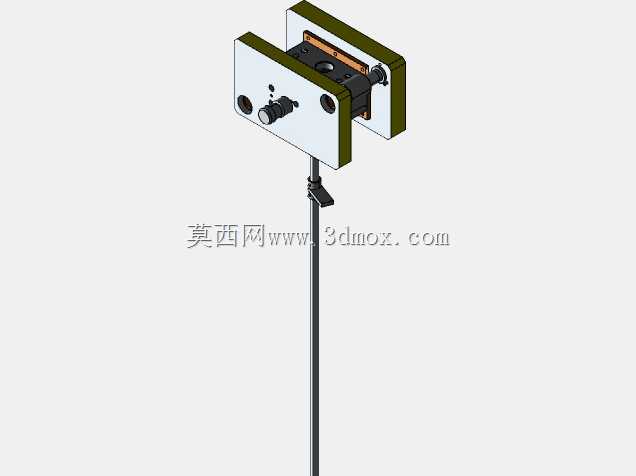

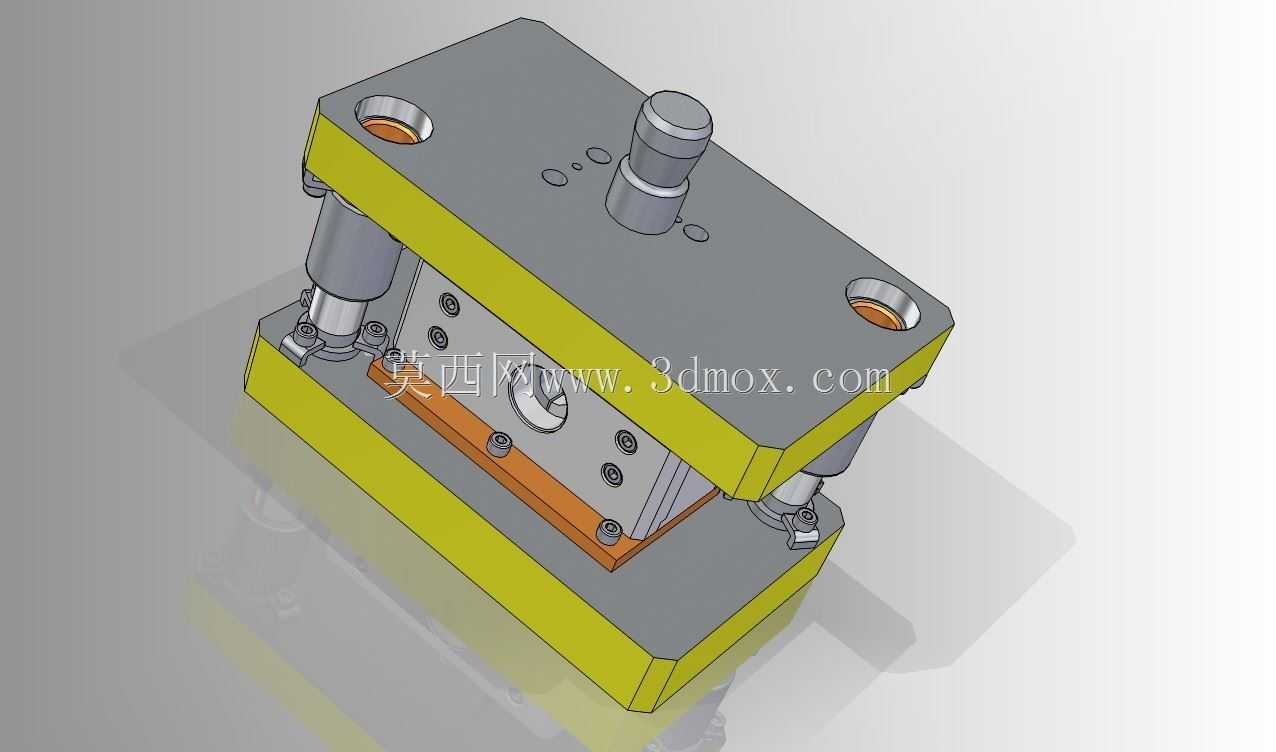

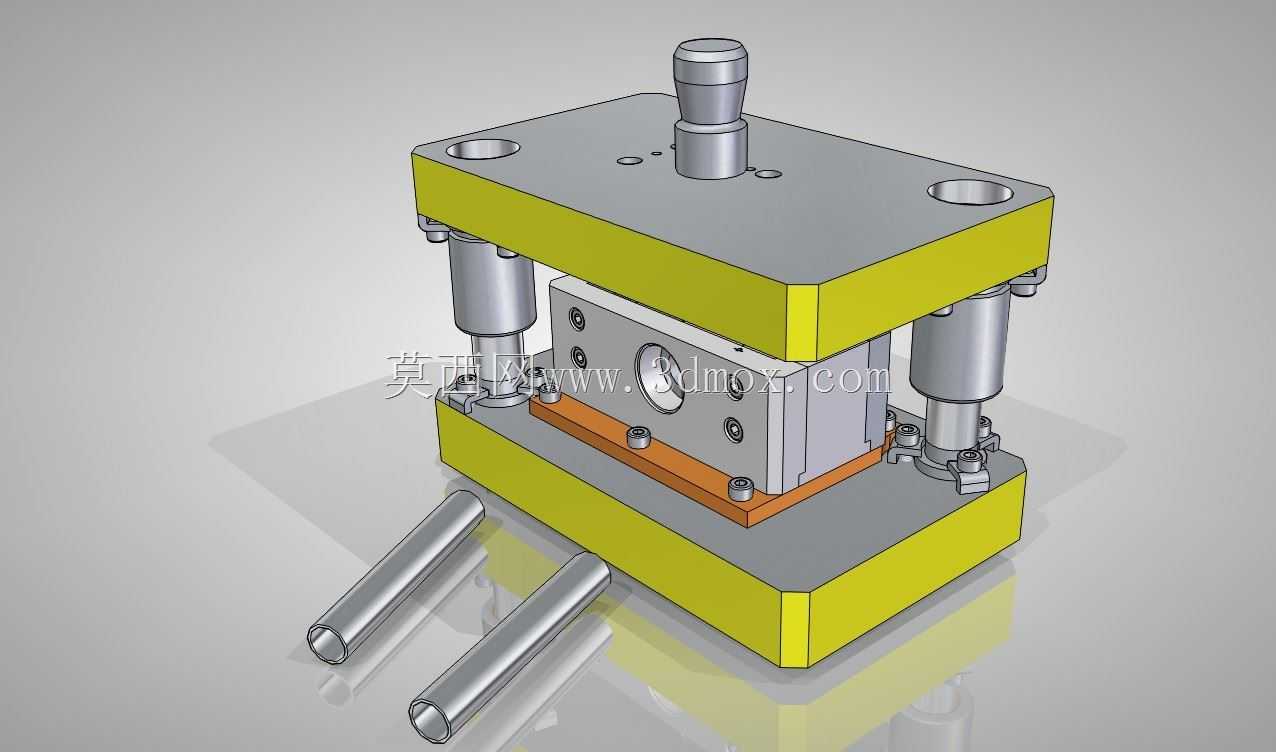

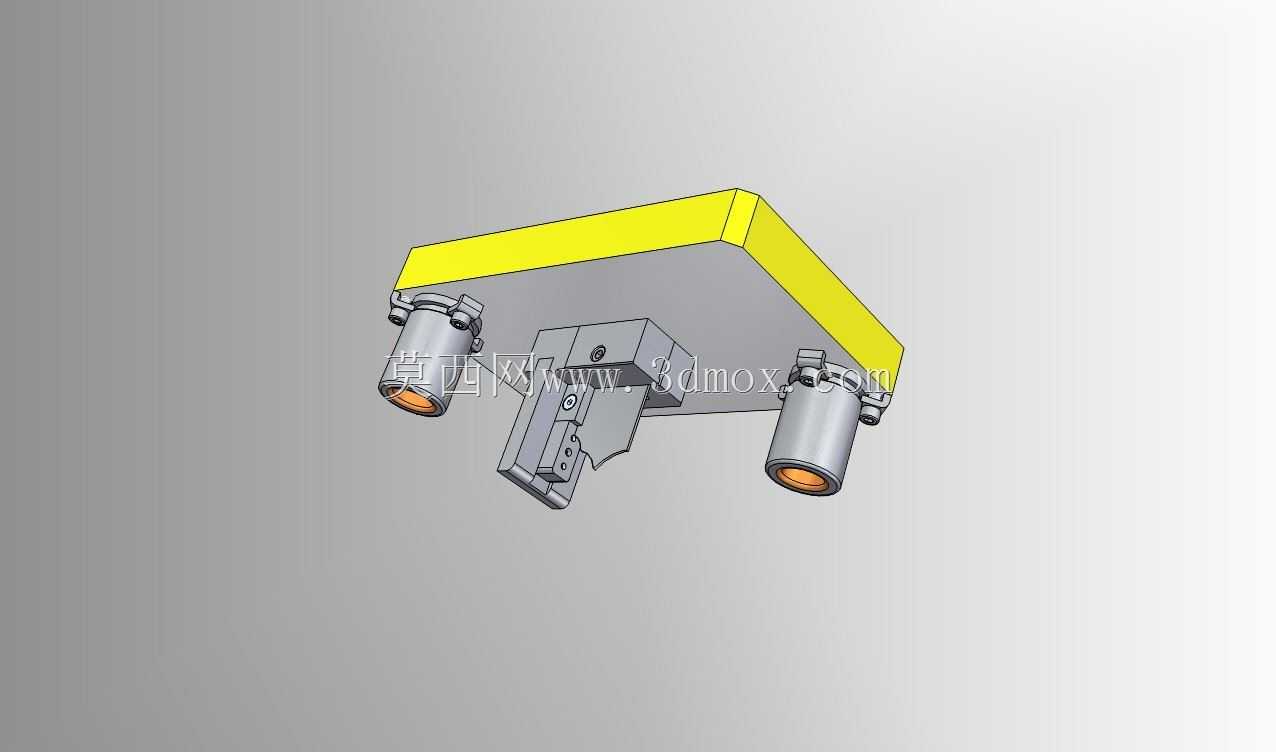

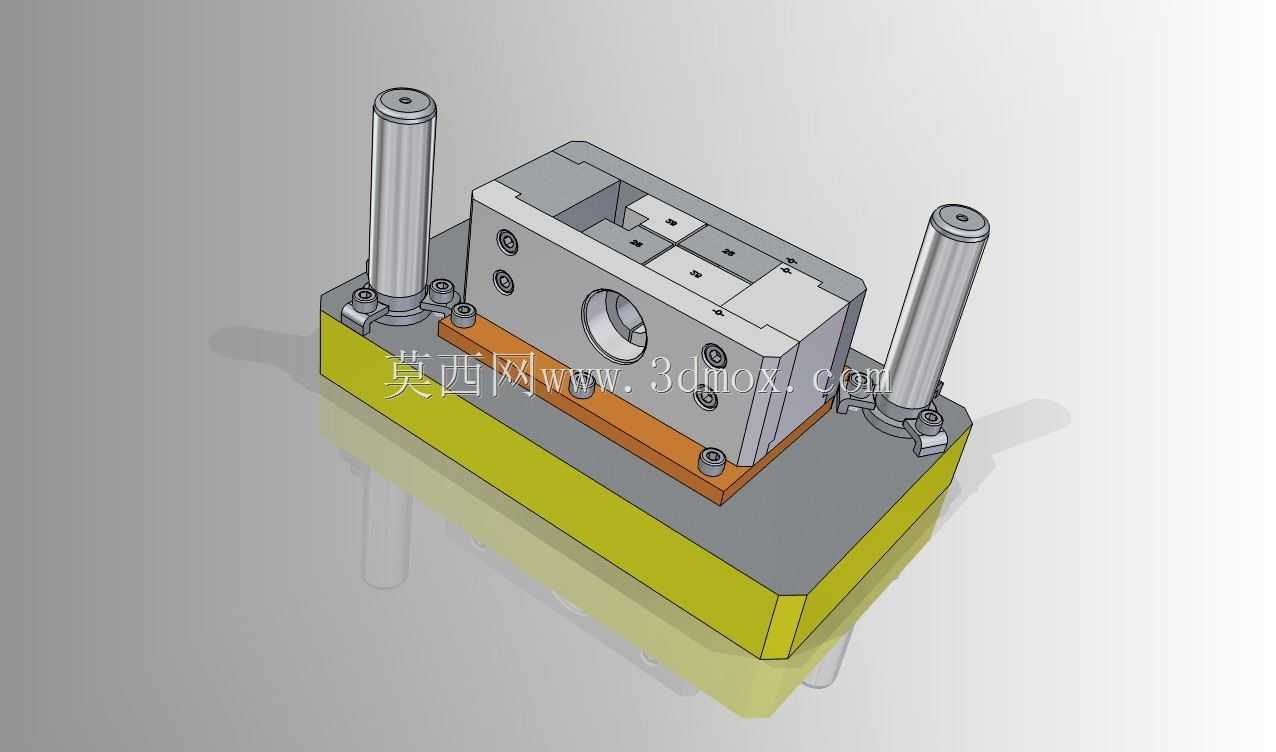

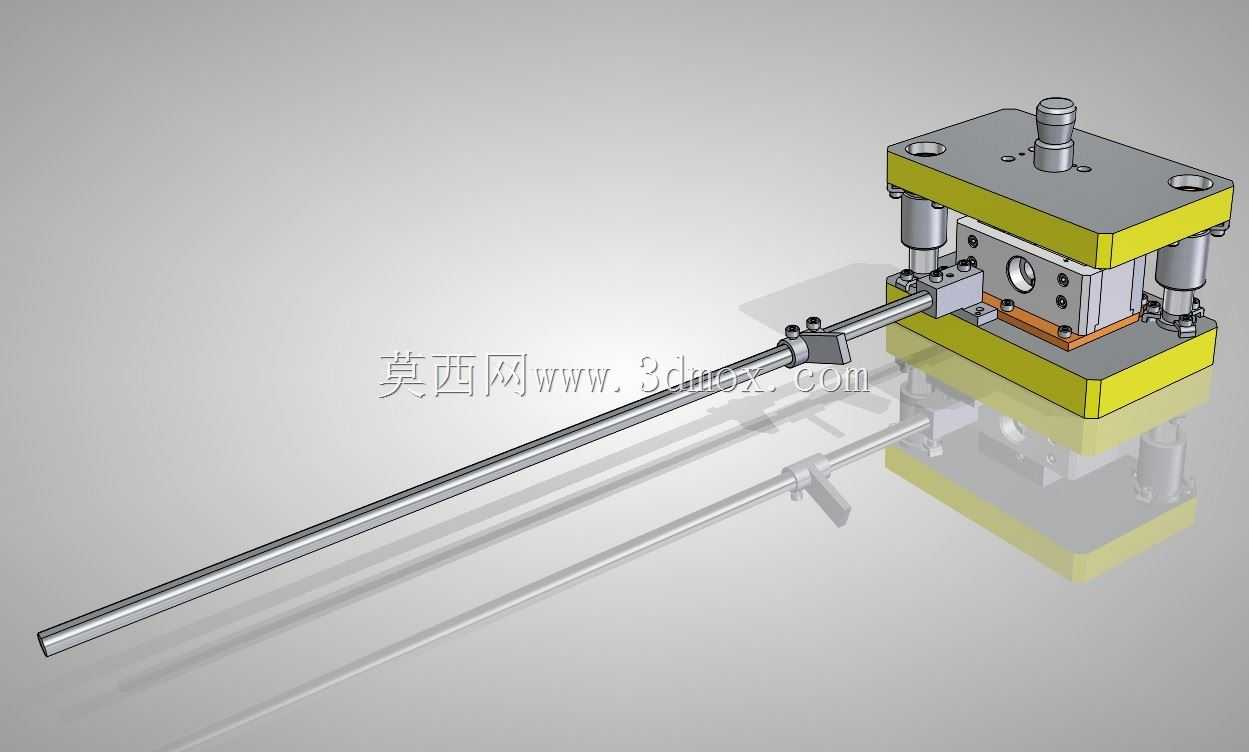

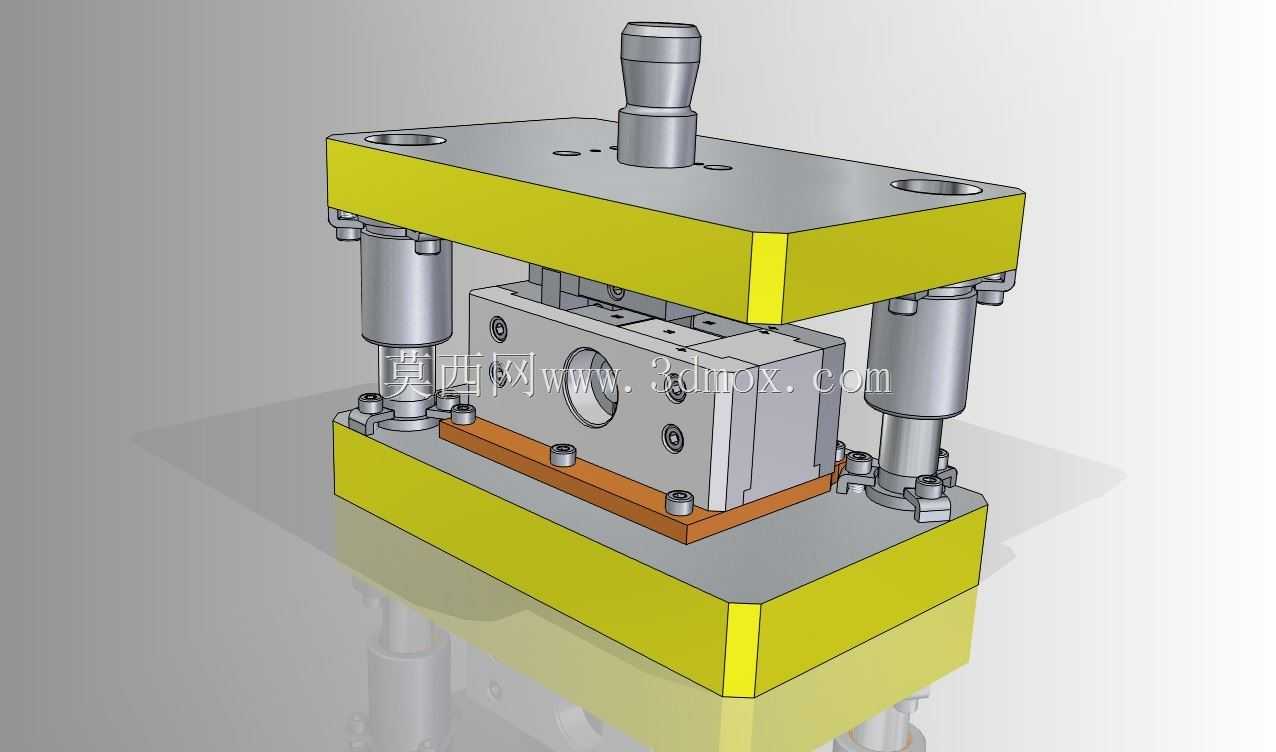

工装采用标准冷冲模双导柱模架结构，上下模座通过对称布置的独立导柱导套实现精准导向，导柱配合间隙控制在0.02mm以内，可承受连续冲切过程中的侧向冲击力，避免切刀崩刃、管材切口错位的问题，模架整体采用加厚钢板加工，长期冲压作业下不易产生形变，保证冲切精度的稳定性。上模部分设置标准模柄，可直接与压机滑块连接固定，安装时无需额外定制连接法兰，适配多数常规开式压机的滑块安装尺寸；切刀采用镶嵌式结构设计，刀刃针对薄壁管材的冲切特性做了斜刃优化，冲切过程中刀刃逐步切入管壁，相比平刃冲切可降低40%左右的冲裁力，同时减少管材被压扁的变形量，刀刃磨损后可单独拆卸更换，无需更换整套模芯，大幅降低后期维护成本。下模部分设置管材定位夹持结构，送料时管材穿过下模定位孔后由弹性夹持块预紧，冲切过程中夹持块牢牢固定管材，避免管材窜动导致的切口斜口、飞边问题，定位块可根据切割管材的直径更换适配镶件，覆盖直径8mm至30mm的圆管加工需求，最大可冲切壁厚2mm的金属管材，冲切作业所需最小压力为150kN，适配多数工厂现有常规小吨位压机的出力范围。

从安装边界来看，模架整体长宽尺寸适配常规压机工作台面的安装孔位，上下模闭合高度符合普通压机的闭合行程范围，无需对现有压机做改造即可直接安装投产；下模座预留排料缺口，冲切完成后的管料可顺着缺口滑落至接料盒，无需人工手动取件，可搭配自动送料架实现连续自动化冲切作业，单冲次循环仅需1-2秒，相比传统锯切方式加工效率提升5倍以上，冲切后的管材端面平整无毛刺，垂直度误差控制在0.1mm以内，无需后续平口、去毛刺工序，可直接进入下一加工环节，尤其适合圆管销、小口径管件、五金拉杆类零件的批量下料生产。设计过程中充分考虑了薄壁管材冲切的变形问题，通过优化切刀刃口角度、增加管材周向夹持力、提升模架导向精度三个核心方向，解决了普通冲管模容易出现的管口凹瘪、切口撕裂、毛刺超差的常见问题，模芯部分采用模块化设计，更换不同规格的切刀和定位镶件即可适配不同直径、不同壁厚的管材加工，工装整体通用性强，结构稳定可靠，适合批量管材加工场景长期使用。
