手动快压式铣削加工工件夹持工装

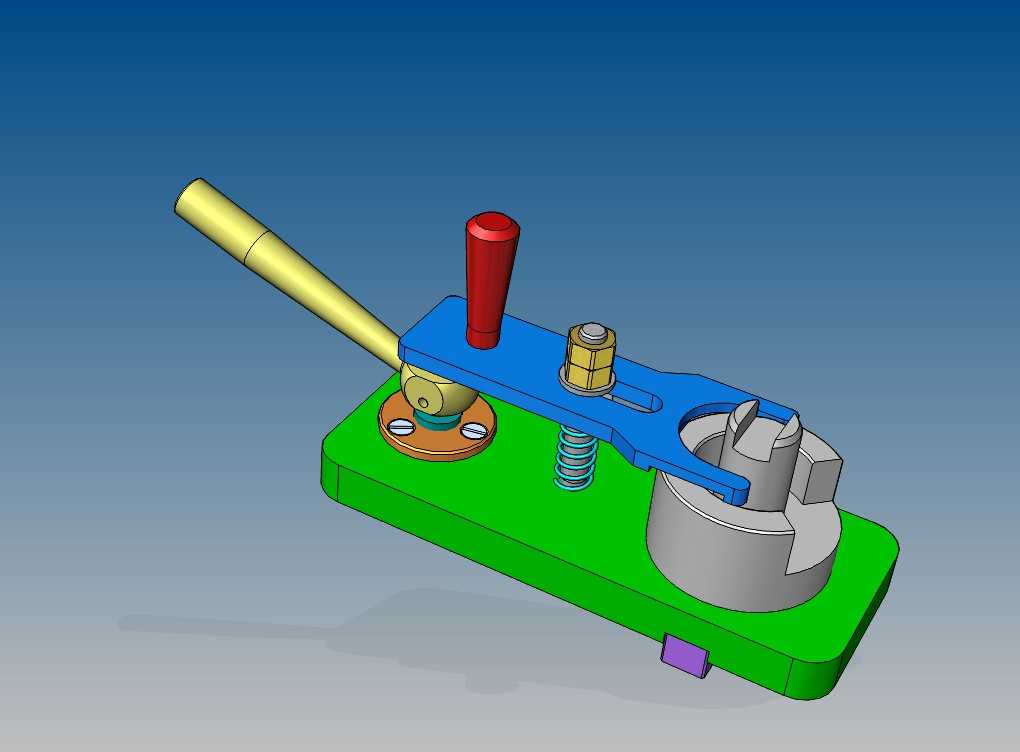

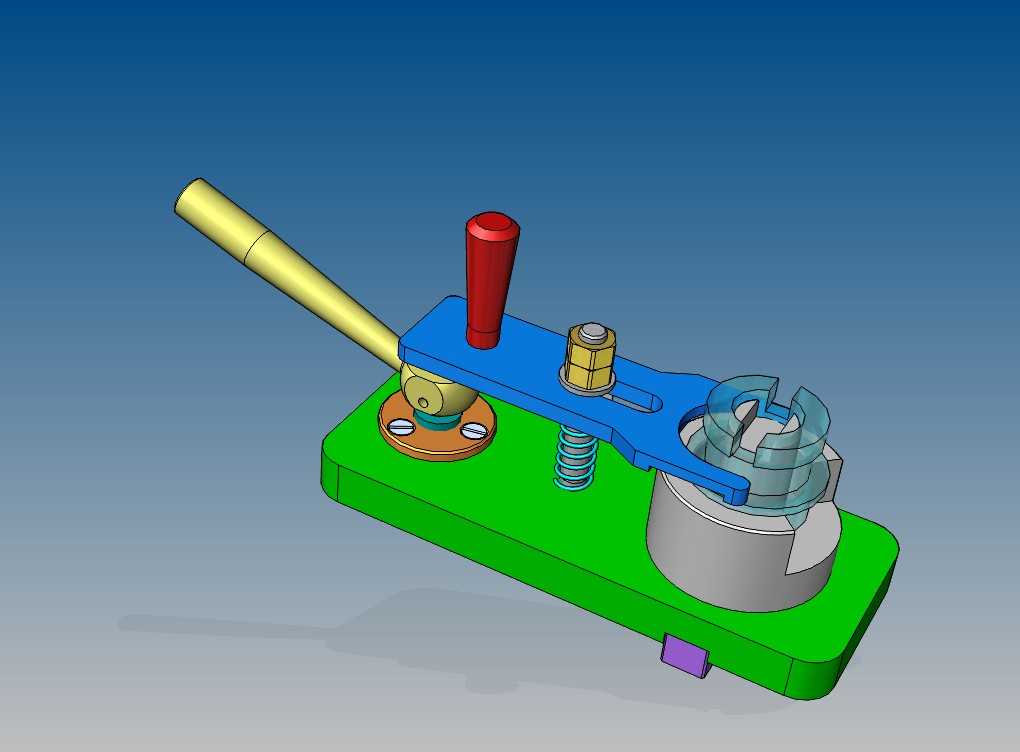

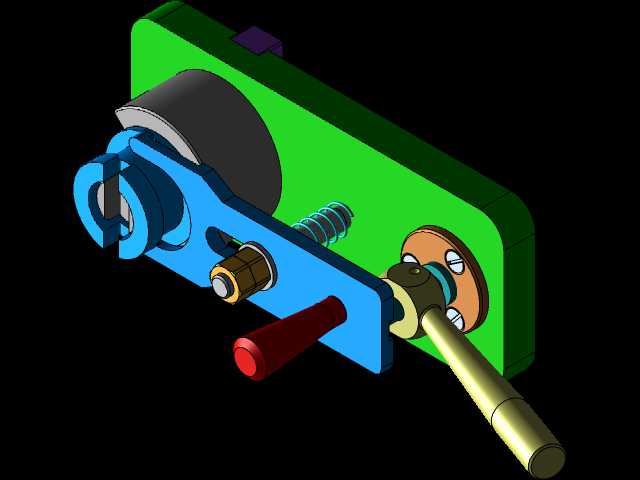

这款手动快压式铣削夹持工装，主要应用于普通立式铣床、小型数控铣削设备的单件小批量零件加工场景，适配盘类、短轴类带台阶结构工件的铣削工序装夹需求，可在铣平面、铣槽、铣削侧边轮廓等加工场景中使用，替代传统台虎钳与压板组合的装夹方式，大幅缩短工件装夹找正的辅助时长，提升小批量零件加工的整体效率。工装整体采用卧式底板安装结构，底板为平整矩形结构，可直接通过底部侧边的紫色定位挡块与铣床工作台T型槽配合定位，通过压板压紧底板四周即可完成工装整体固定，安装边界规整，不需要额外制作过渡连接板，可适配多数常规尺寸的铣床工作台面，整体占用工作台面积较小，不会干涉铣刀走刀路径与机床主轴的上下行程。工装的夹持执行端采用开口环抱式结构，可适配对应直径范围内的圆形工件，环抱夹套为半透明可视化结构设计，装夹时可直观观察工件与定位面的贴合状态，避免装夹倾斜导致加工尺寸超差。压紧驱动采用手动杠杆式结构，长操作手柄通过铰接支点放大压紧力，操作人员仅需单手扳动手柄即可完成工件的压紧与松脱操作，操作力小，装夹动作连贯，不需要额外使用扳手等辅助工具。压紧臂上设置了可调式弹簧复位结构与锁紧螺母，可根据工件的实际高度调整压紧行程，适配不同高度尺寸的同直径系列工件，压紧力可通过锁紧螺母微调，避免压紧力过大导致薄壁工件变形，或是压紧力不足导致加工时工件窜动。工装的定位底座设置了台阶式定位止口，工件装入后可自动完成轴向定位，不需要每次装夹都进行Z向找正，配合环抱夹套的径向限位，可保证工件装夹后的重复定位精度稳定在合理范围内，满足常规铣削加工的精度要求。手柄末端的红色绝缘套可提升操作手感，避免长时间操作打滑，铰接位置设置了耐磨衬套，可承受反复扳动的磨损，延长工装整体使用寿命。整个工装结构紧凑，没有冗余的外伸部件，加工时可配合不同直径的环抱夹套快速更换，适配多规格小批量零件的快速切换加工，非常适合机加工维修车间、小型零件加工厂的日常铣削加工使用，可有效降低操作人员的装夹劳动强度，减少装夹辅助时间占比，提升铣削工序的加工效率与装夹一致性，避免传统装夹方式中找正偏差、压紧点不合理导致的加工报废问题。
