带铰接耳座的矩形安装基座零件结构

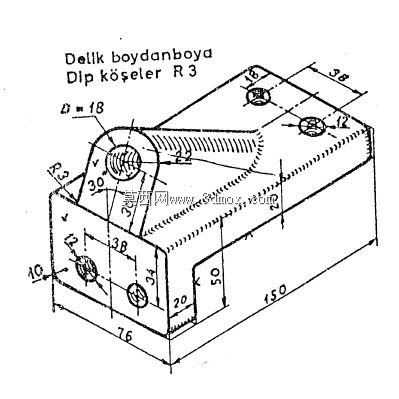

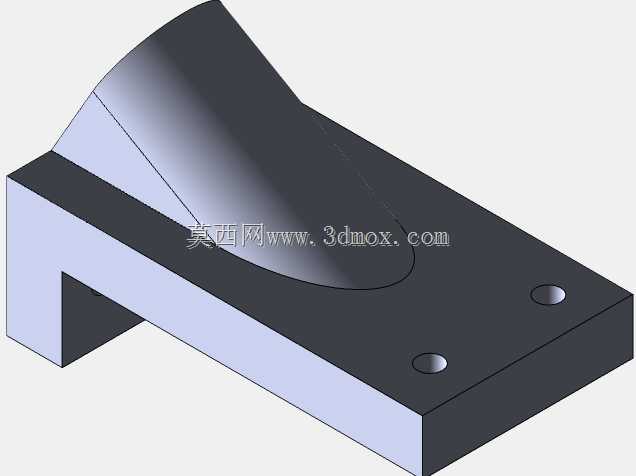

该零件属于工业装配场景中常用的安装固定基座类构件，主要应用于小型工装夹具、轻型传动组件、工位辅助定位机构的承载安装场景，可作为小型铰接杆件、摆臂组件的底部支撑载体，在轻工生产线、小型自动化工位、试验台架搭建场景中承担载荷传递、部件定位、铰接支点的核心作用。零件整体采用矩形块体作为主体承载结构，主体长度方向尺寸为150，宽度方向为76，主体高度为50，规整的矩形外形可直接贴合安装在平面工作台、设备基板表面，底部平整无凸起，能够保证安装后整体的稳定性，避免承载时出现偏载晃动的问题。主体上方设置一体化成型的铰接耳座结构，耳座处设计直径18的铰接通孔，孔位周边做R3圆角过渡处理，能够有效降低孔位边缘的应力集中，适配直径18的铰接销轴，可连接摆臂、连杆类活动构件，实现铰接部位的灵活转动，耳座与主体连接处做圆弧过渡强化，避免长期受交变载荷时出现连接部位断裂的问题。零件上分布多组安装固定孔位，其中侧面设置两组安装孔，孔位距离侧边的定位尺寸分别为10、38，孔中心距离主体底面的高度为34，顶面设置两组安装孔，孔位距离侧边的定位尺寸为38、12，所有孔位均为贯通设计，可通过螺栓穿入实现零件自身在安装基面的固定，同时也可用于外接其他功能组件的安装固定，孔位的尺寸标注均从安装基准面出发，能够保证现场加工、装配时的定位精度，减少装配调试的对位误差。设计过程中充分考虑了机加工的工艺可行性，所有棱角处均做倒角或圆角处理，既避免加工后锐边划伤装配人员，也能降低热处理环节的开裂风险，主体块体的壁厚设计均匀，不会出现壁厚突变导致的加工变形问题，铰接孔的位置设置在主体承载的中心区域，能够让铰接部位传递的载荷均匀分散到整个矩形基座上，避免局部载荷过大导致基座变形。零件的安装边界清晰，所有外接孔位的位置都预留了足够的螺栓操作空间，装配时无需额外加工避让位，可直接适配标准规格的内六角螺栓完成固定，整体结构紧凑，在满足铰接承载、安装固定功能的前提下，尽可能压缩了整体占用空间，适合在安装空间受限的工位场景中使用，同时一体化的结构设计减少了分体装配带来的累积误差，能够长期保持铰接支点的位置精度，延长整套机构的使用寿命。
