异形法兰式泵阀连接端盖结构设计

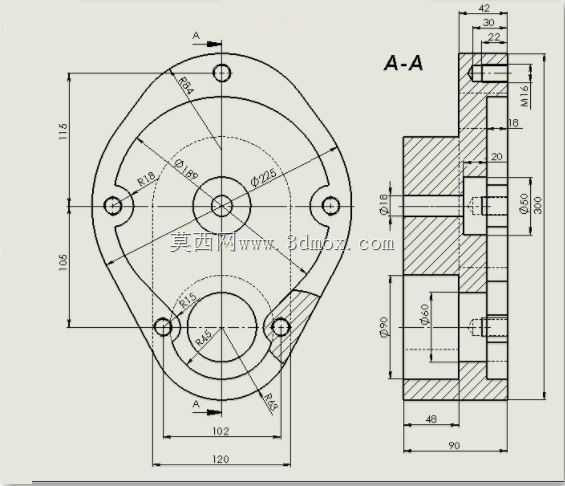

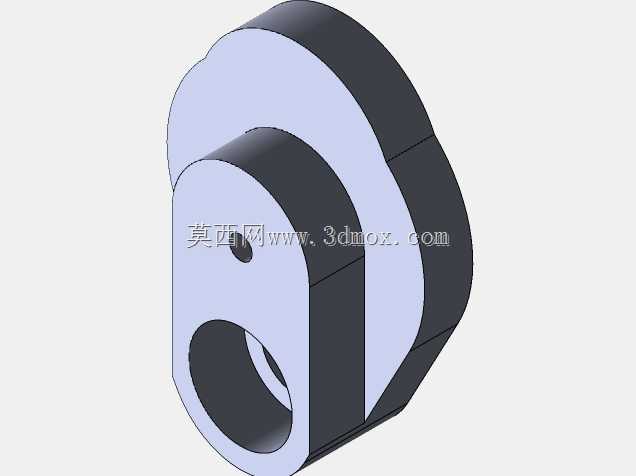

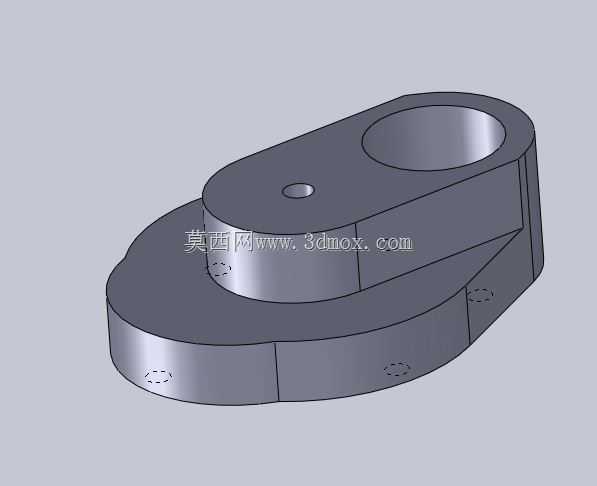

该异形端盖结构主要应用于中小型液压泵、气动控制阀以及低压流体输送设备的腔体密封与动力衔接场景，作为设备腔体与外部管路、传动组件的核心连接部件，承担着腔体密封承压、传动部件定位、外部载荷承载的多重作用，在小型工业泵站、台式气动控制设备、移动式流体输送装置中应用广泛。从功能特性来看，该端盖采用非对称异形轮廓设计，区别于常规圆形法兰的等径结构，其轮廓根据设备腔体的内部组件排布做了适配性裁切，既能够避让腔体内部的偏心传动组件、流道开孔，又能在有限的安装空间内最大化布置连接点位，保证连接强度的同时压缩整体安装占用空间。端盖中心设置阶梯式通孔结构，不同直径的台阶面分别适配传动轴承的外圈定位、动密封件的安装限位以及输出轴的穿设需求，可同时满足传动部件的径向定位与轴向限位，避免传动过程中出现轴系窜动问题；侧部开设的贯通小孔为流体流道或控制气路的连接通道，可直接对接外部管路，无需额外加装转接接头，减少管路连接的泄漏点。在设计思路上，该端盖遵循功能优先、安装适配的原则，首先根据内部组件的排布确定中心孔、侧流道的位置与直径，再围绕核心功能孔位布置四个安装固定孔，固定孔位置对应设备腔体的预设连接螺柱，采用凸台结构强化孔位周边的结构强度，避免螺栓锁紧时出现端盖变形；外轮廓的圆弧过渡设计充分考虑了铸造或铣削加工的工艺可行性，所有转角处均设置圆角过渡，减少加工过程中的应力集中问题，同时避免安装使用过程中尖锐棱角造成的装配损伤。从外形尺寸与安装边界来看，该端盖主体最大外轮廓长度为120mm，宽度方向最大尺寸为116mm，整体轴向总厚度为42mm，安装时四个固定孔的中心距分别适配对应方向的腔体连接点位，侧部突出的流道结构向外延伸尺寸控制在90mm总宽度范围内，安装后不会超出设备主体的外轮廓边界；A-A剖面所示的内部阶梯腔深度分别匹配轴承厚度、密封件安装槽深度，其中密封槽位置的尺寸公差需控制在合理范围内，保证密封件压缩量处于标准区间，既避免密封过度造成的装配困难，也防止压缩量不足导致的流体泄漏。端盖与腔体贴合的端面设置精加工密封面，表面粗糙度满足平面密封要求，可配合密封垫片实现腔体的静态密封，能够承受常规低压工况下的流体压力，适配多数工业通用流体设备的使用需求。
