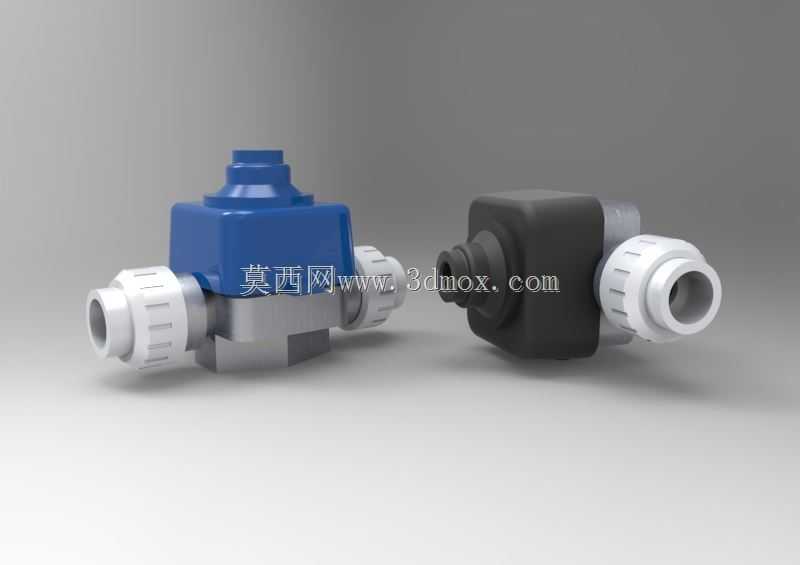

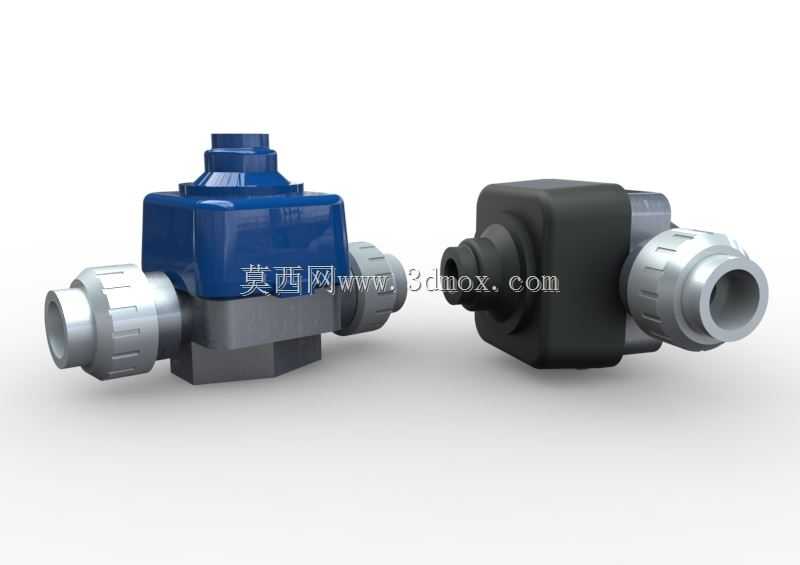

小型气动隔膜式流体控制阀结构设计

这款小型气动隔膜阀主要面向小口径流体输送管路场景设计，常见应用在实验室流体配比系统、小型化工加药管路、食品饮料灌装支路、医疗试剂输送管线以及净水设备的流路切换环节，依靠压缩空气作为驱动动力完成管路通断与流量调节，相比手动阀可适配自动化程控系统，相比电磁阀又具备更强的介质适应性，可输送带微小颗粒的流体、腐蚀性药剂或是有卫生级要求的液态介质，不会出现驱动部件与介质接触造成的污染或是卡滞问题。

从功能特性来看，该阀采用隔膜作为核心截流密封件，将阀体内的介质腔与上部的气动驱动腔完全隔离开，彻底杜绝了介质沿阀杆渗漏的风险，也避免了驱动腔内的结构件被介质腐蚀，日常使用中仅需定期更换隔膜即可完成维护，拆装难度低，维护成本远低于同口径的截止阀或是球阀。驱动部分采用紧凑的活塞式气动结构，仅需接入常规压力的压缩空气即可完成启闭动作，响应速度快，可适配高频次的通断操作工况，不会像电磁阀那样存在线圈发热烧毁的隐患，在有防爆要求的工况场景下也能安全使用。

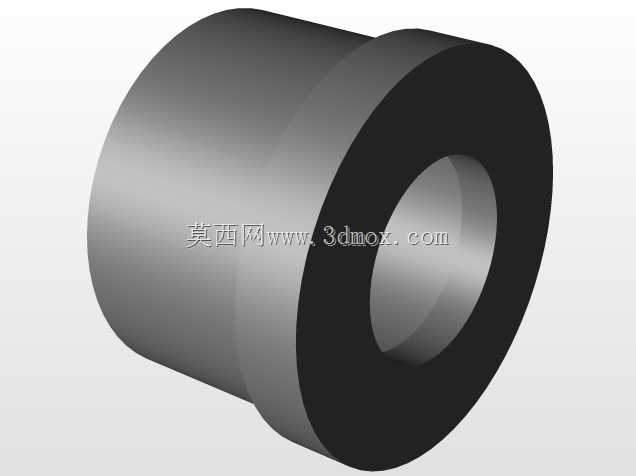

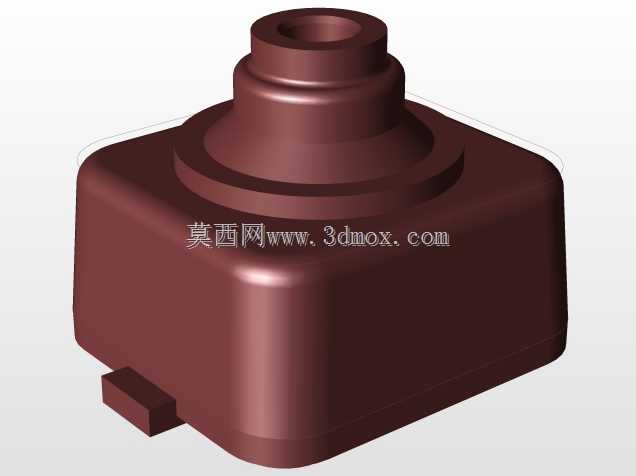

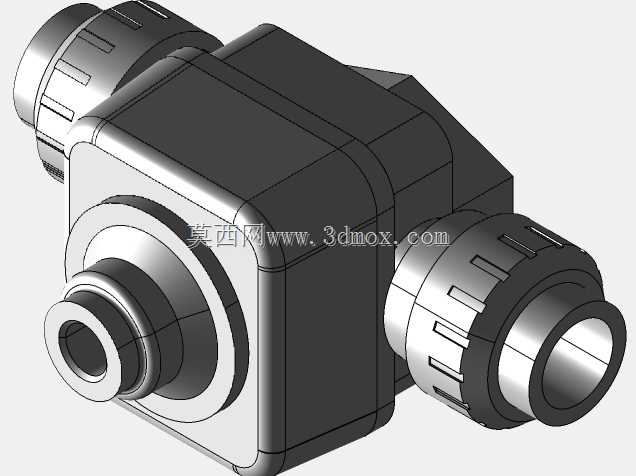

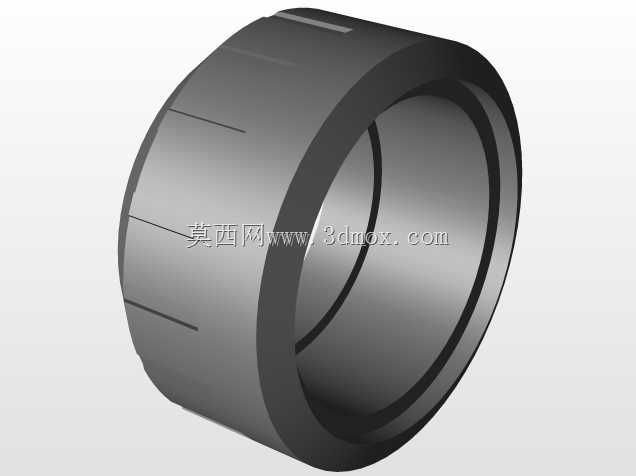

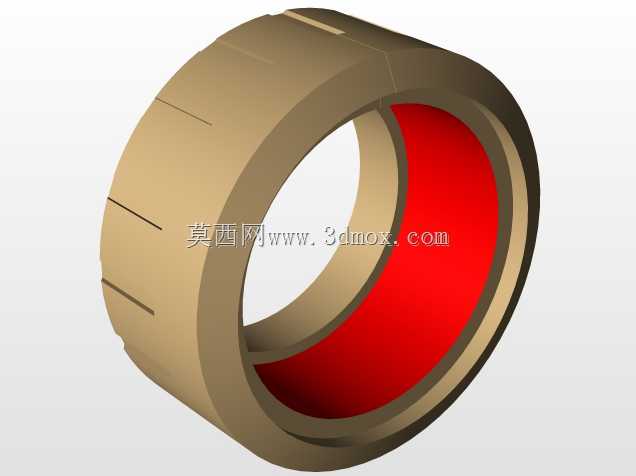

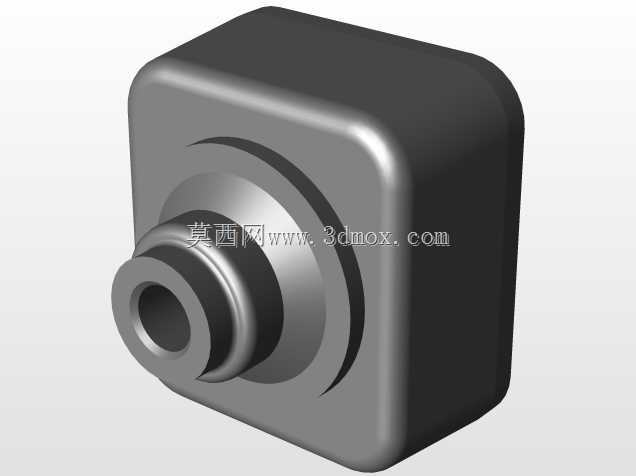

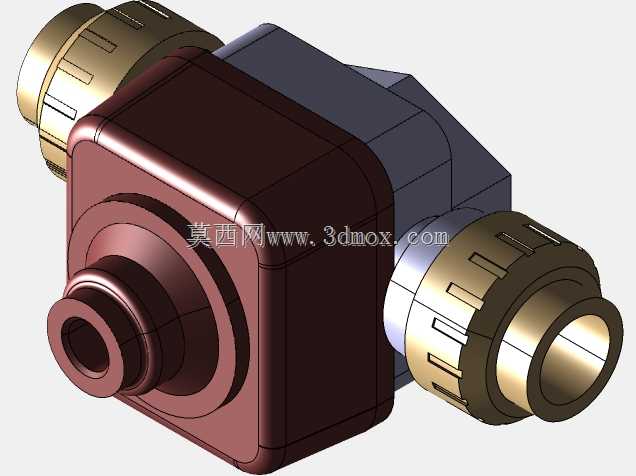

设计过程中优先考虑了小空间安装的适配性，整体外形采用方正与弧面结合的造型，上部驱动端做了圆角过渡处理，既避免了尖锐棱角造成的安装磕碰，也能在密集排布的阀组中减少相邻部件的干涉。两侧的管路连接端采用快插式结构设计，无需额外套丝或是焊接，直接将对应外径的软管插入接口即可完成密封固定，大幅降低了现场安装的工时成本，接口的密封结构采用双重O型圈设计，可承受常规管路工作压力下的密封要求，不会出现接口渗漏问题。

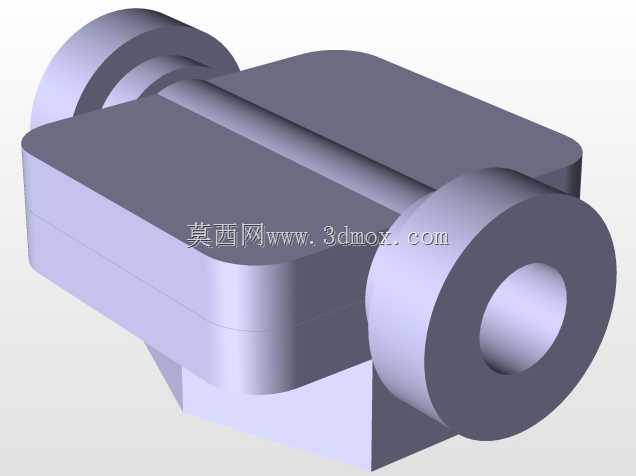

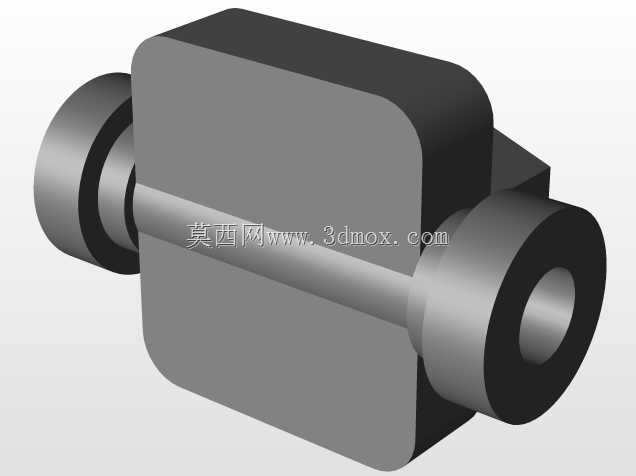

安装边界方面，该阀的整体轴向尺寸控制紧凑，两侧接口保持同轴设计，安装时仅需预留出阀体本身的宽度空间，以及上部驱动端的气管接入空间即可，无需额外预留过大的操作间隙，可直接在紧凑型阀岛、小型设备内部的狭窄管路空间中安装使用。阀体的过流部分采用平滑流道设计，没有明显的流通死角，介质流经时的阻力损失小，也不容易残留介质造成流道堵塞，在输送有洁净要求的介质时也能快速完成冲洗清洁，不会出现介质残留变质的问题。隔膜的运动行程经过精准匹配，既保证了全开状态下的通流面积满足小流量输送要求，也能在关闭状态下提供足够的密封比压，切断介质流通时无滴漏，适配对断流精度要求较高的定量输送场景。
