蜗轮蜗杆传动减速装置结构设计

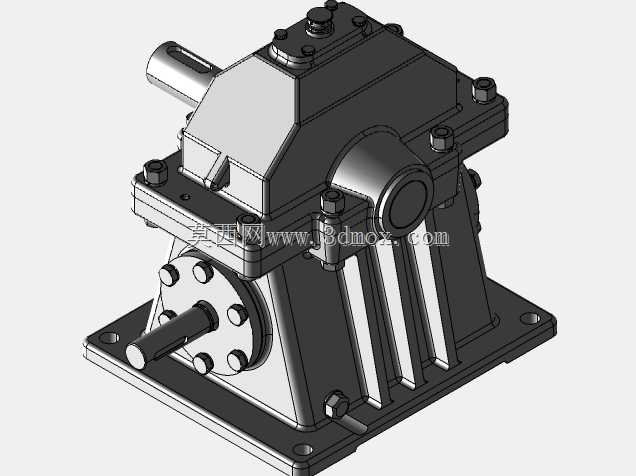

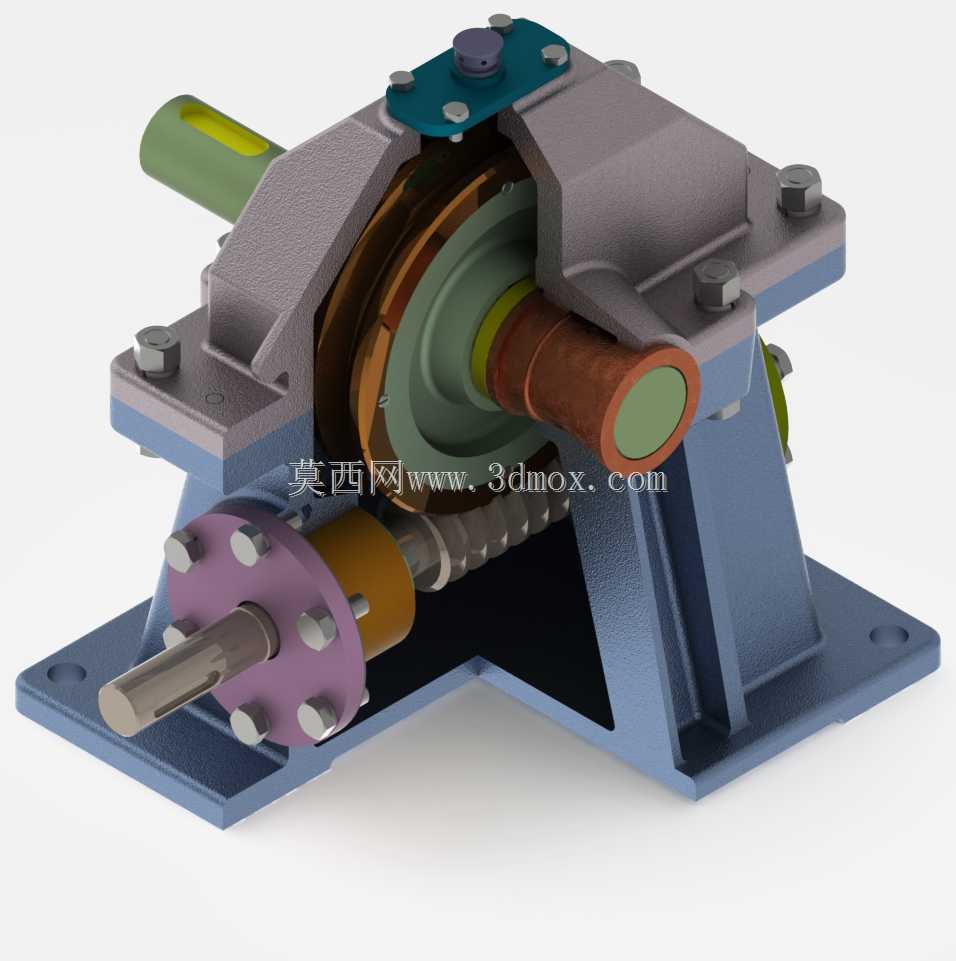

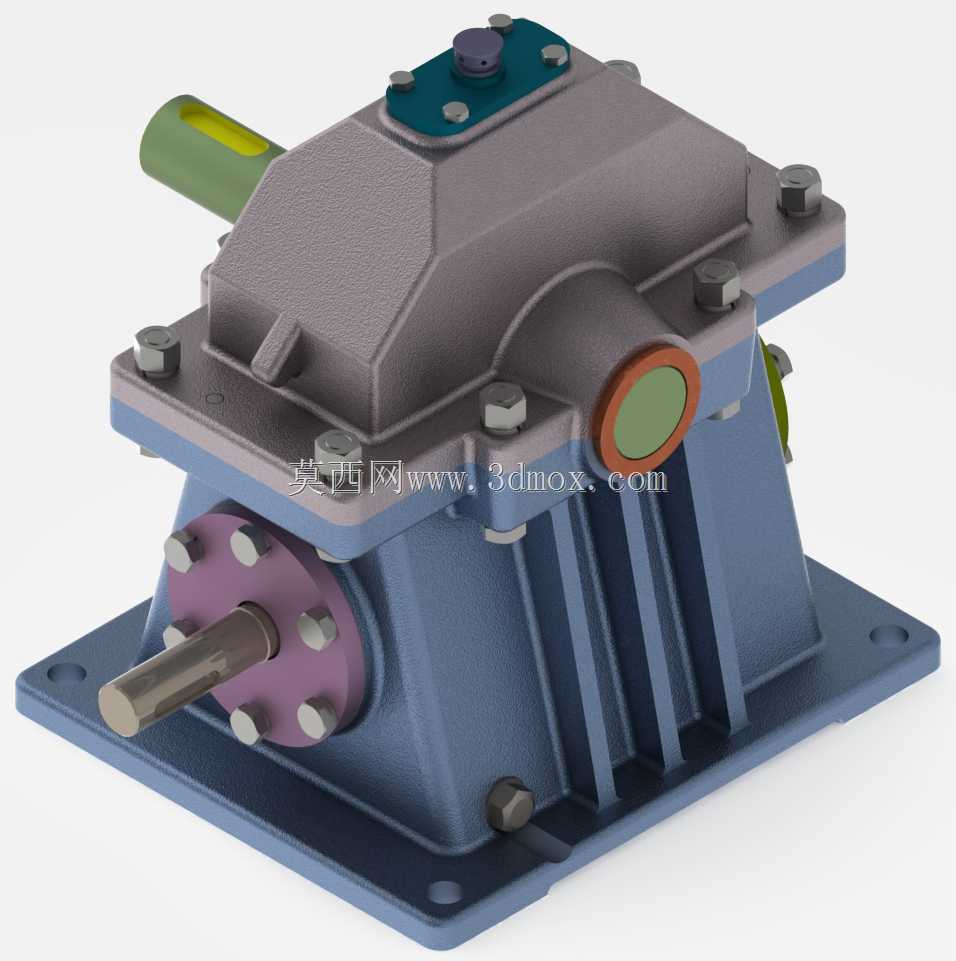

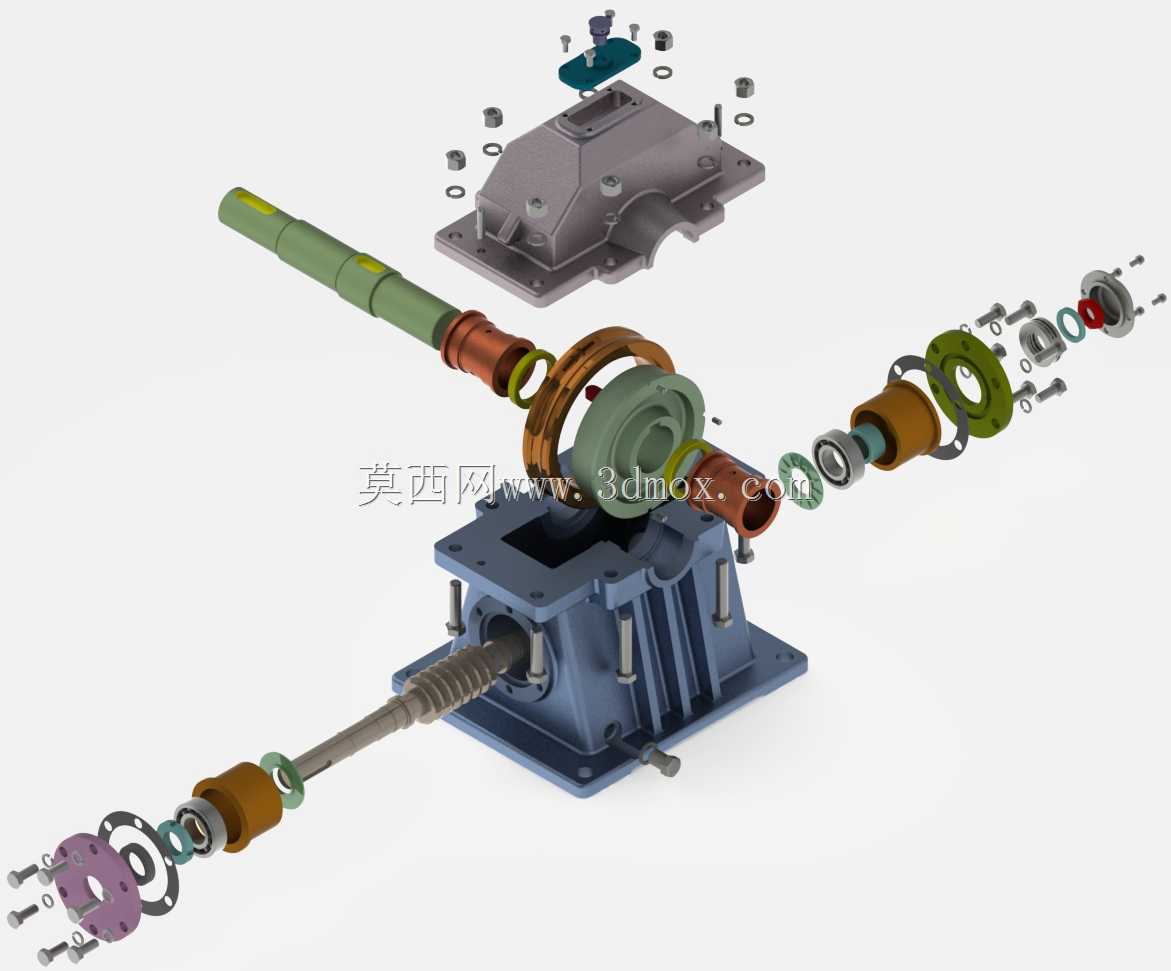

该蜗轮蜗杆减速装置是机械传动系统中常用的扭矩转换与转速调节部件，广泛应用于轻工生产线输送设备、食品包装机械、小型自动化输送线、起重辅助机构以及低转速大扭矩的工业传动场景中，能够在原动机与工作机之间实现匹配转速、增大输出扭矩的核心作用，适配输入转速较高、输出端需要低转速大扭矩的传动需求，尤其适合空间布局紧凑、需要垂直交错轴传动的设备安装场景。从功能特性来看，该装置采用单级蜗轮蜗杆传动结构，具备反向自锁的安全特性，可避免输出端负载反向带动输入端转动，提升设备运行的安全系数，同时传动过程平稳、噪音低，啮合过程为线接触形式，承载能力相较同规格交错轴斜齿轮传动更具优势，能够在持续运行工况下保持稳定的传动精度。在设计思路上，该装置采用剖分式箱体结构，上下箱体通过螺栓紧固连接，既方便内部蜗轮蜗杆组件的装配与后期维护检修，也能保证箱体整体的刚性与密封性能；输入端与输出轴采用垂直交错的布局形式，适配不同方向的动力接入与输出需求，轴端配套对应的密封结构与轴承支撑位，可有效阻挡外界粉尘、水汽进入箱体内部，同时避免箱体内润滑油泄漏，延长内部传动件的使用寿命。箱体底部设置带安装孔的一体式支撑脚，安装边界规整，安装孔位按照通用传动安装标准设计，可直接通过螺栓固定在设备安装基座上，无需额外加工适配支架；输入轴与输出轴的轴伸长度、轴径尺寸均按照通用传动接口标准设计，可直接匹配标准联轴器、带轮等传动连接件，降低现场安装适配的工作量。整体外形结构紧凑，在保证内部传动件足够啮合空间、润滑油存储容积的前提下，尽可能压缩了箱体的整体体积，适配安装空间有限的设备集成场景，箱体外部的加强筋结构在不额外增加整体重量的前提下，提升了箱体的结构强度，避免大扭矩输出时箱体出现形变，保证传动部件的啮合精度不受影响。
