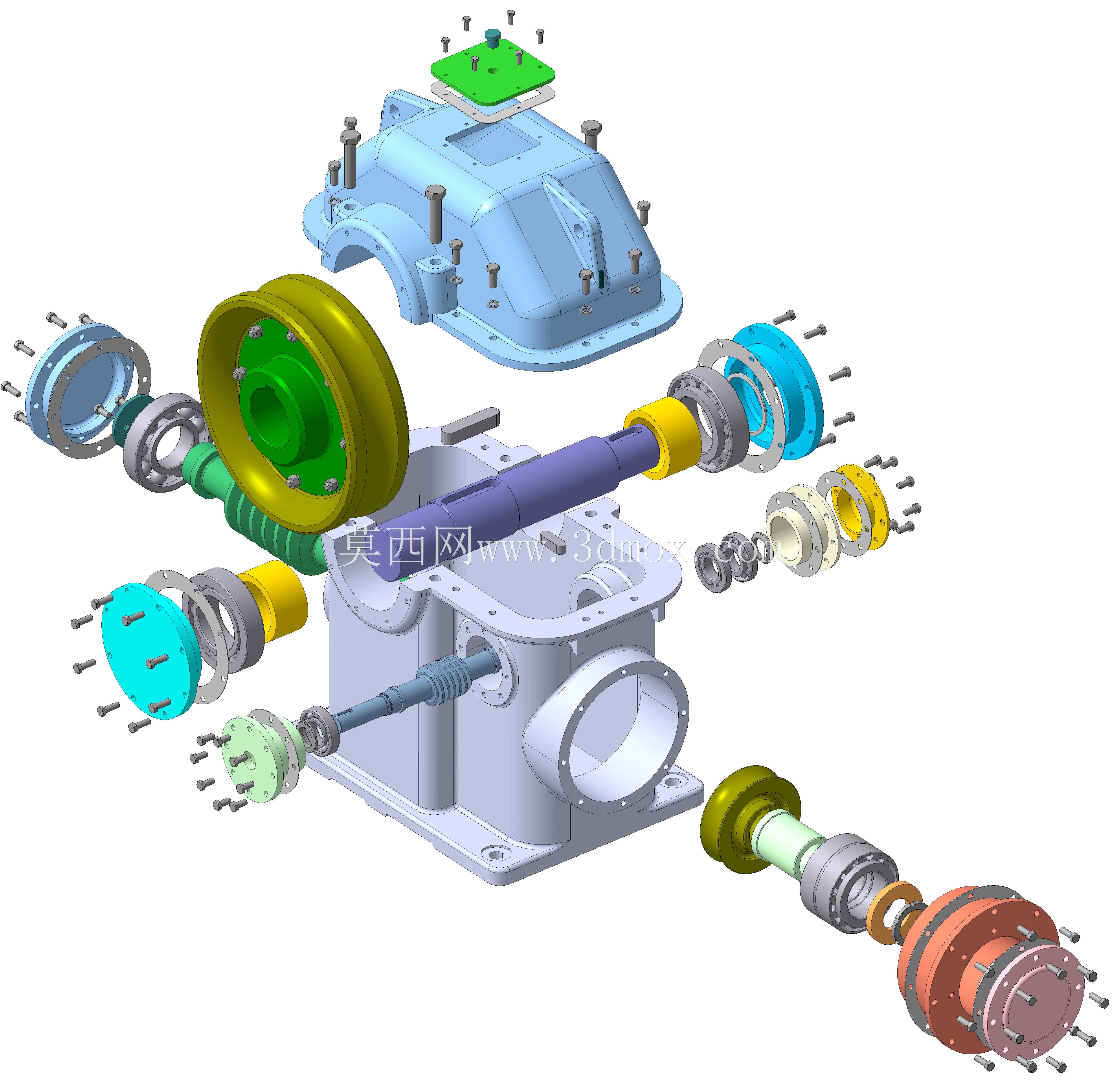

蜗轮蜗杆减速装置爆炸结构展示

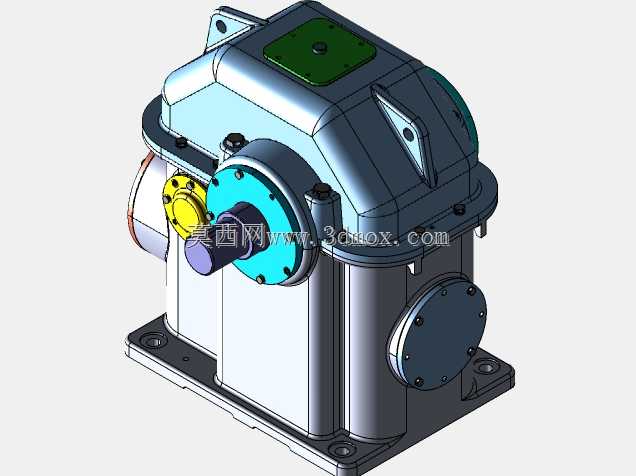

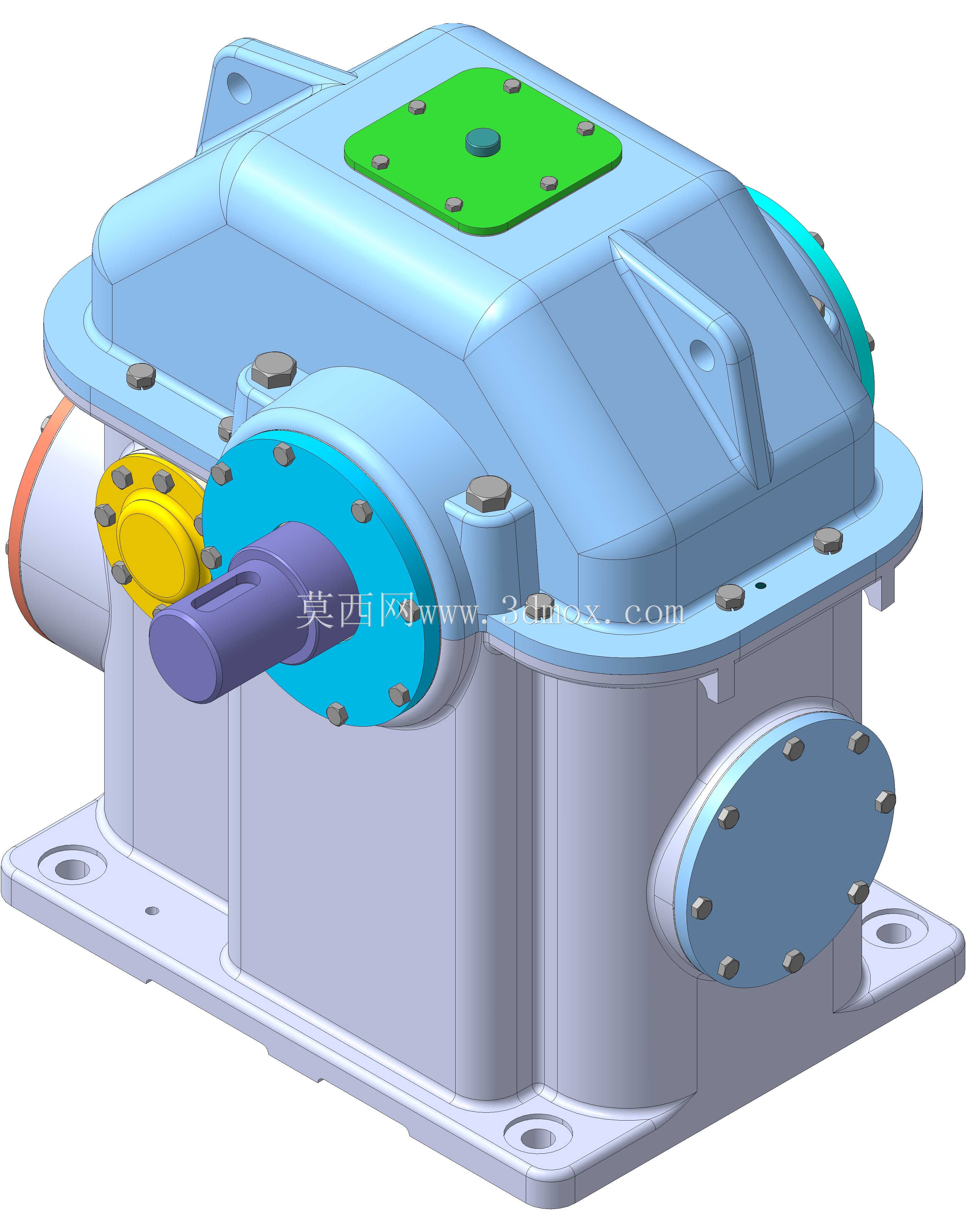

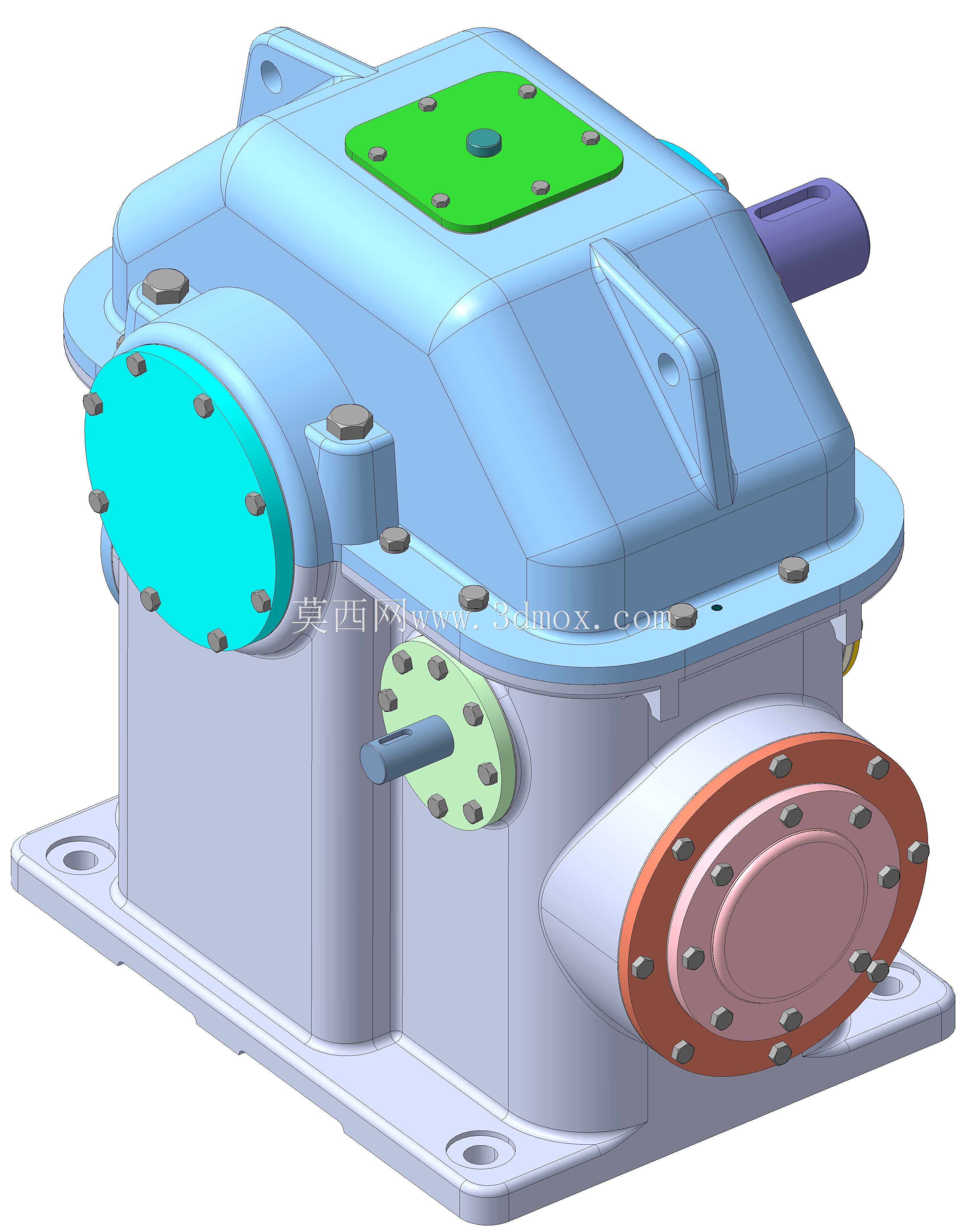

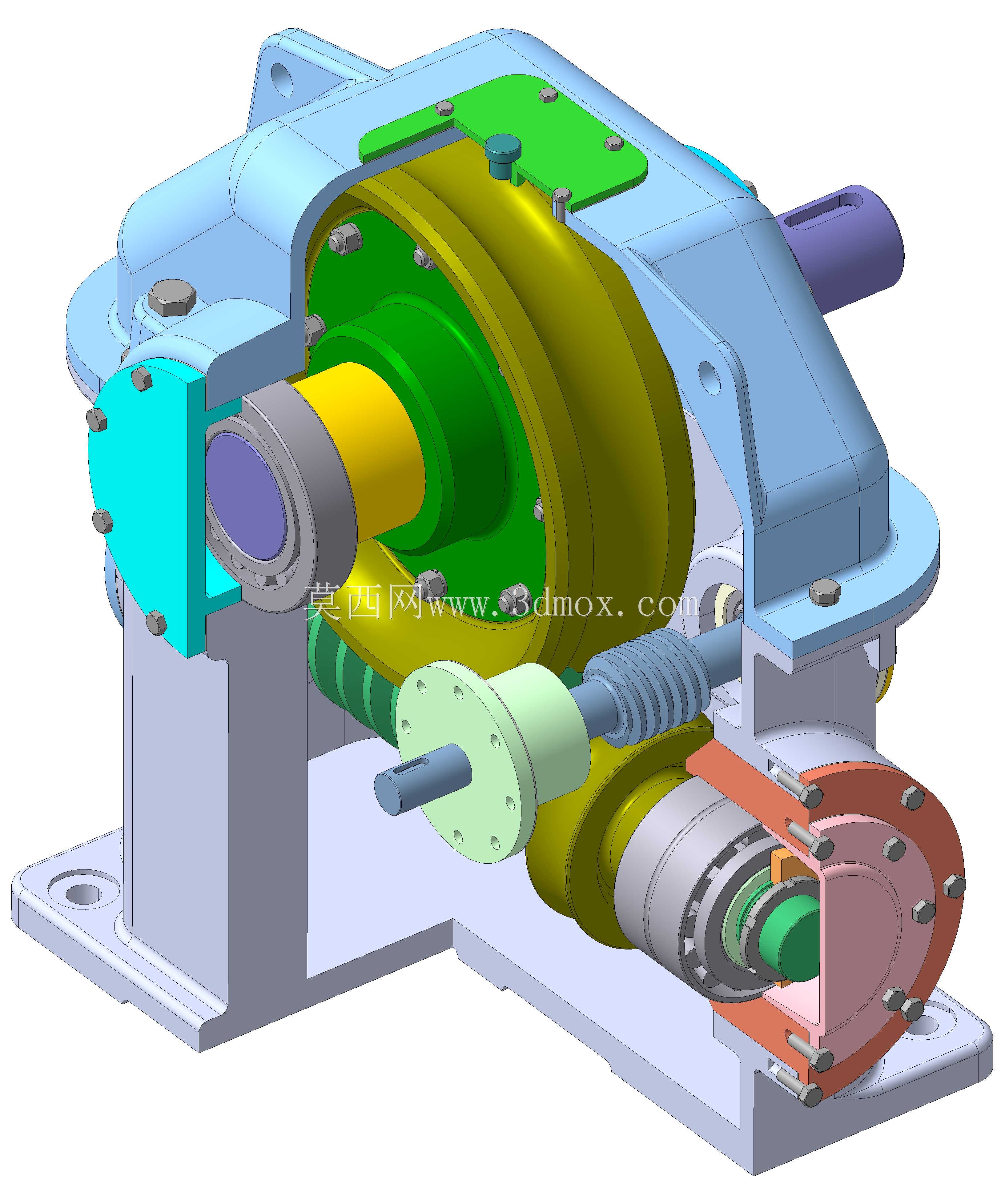

这款蜗轮蜗杆减速装置主要应用于各类需要低转速大扭矩输出的工业传动场景，常见于输送设备、食品包装机械、轻工生产线、小型起重设备以及自动化输送单元中，能够在原动机与工作机之间实现匹配转速、传递增大扭矩的核心作用，适配输入转速较高、输出端需要平稳低速运转的工况，可有效降低动力端的输出负载冲击，提升整套传动系统的运行稳定性。从结构设计来看，该装置采用上下剖分式箱体结构，上下箱体通过沿结合面均匀布置的螺栓实现紧固连接，箱体侧面预留有输入、输出轴的安装通孔，端盖通过螺栓固定在箱体开口位置，既可以实现轴系部件的轴向定位，也能阻挡外界粉尘、杂质进入箱体内部，同时避免箱体内润滑脂出现泄漏。传动核心采用蜗轮蜗杆啮合结构，蜗杆轴作为动力输入部件，与大直径蜗轮形成交错轴传动，能够实现单级较大的传动比，相比同传动比的齿轮减速结构，整体结构更加紧凑，运行过程中啮合噪音更低，传动平稳性更优。轴系部件设计上，输入、输出轴均配置有对应的轴承支撑结构，轴承通过轴肩与端盖实现双向定位，可同时承受传动过程中的径向载荷与部分轴向载荷，轴端设置有密封组件，适配油浴润滑的使用场景，能够长期维持内部润滑环境的稳定。安装边界方面，箱体底部设置有带安装通孔的固定法兰边，可通过螺栓直接固定在设备安装基座上，输入、输出轴端均采用标准轴伸设计，可通过联轴器、带轮等部件与上下游设备快速对接，箱体顶部预留有透气与注油结构，日常维护时无需拆解箱体即可完成润滑油脂的补充更换。整套结构的各零部件拆分逻辑清晰，装配关系明确，各连接位置的紧固件规格、定位结构都做了对应设计，既满足传动强度要求，也兼顾了加工装配的工艺性，能够适配中小功率的传动减速需求，在低速重载、对传动平稳性要求较高的工位中可以稳定发挥作用。
