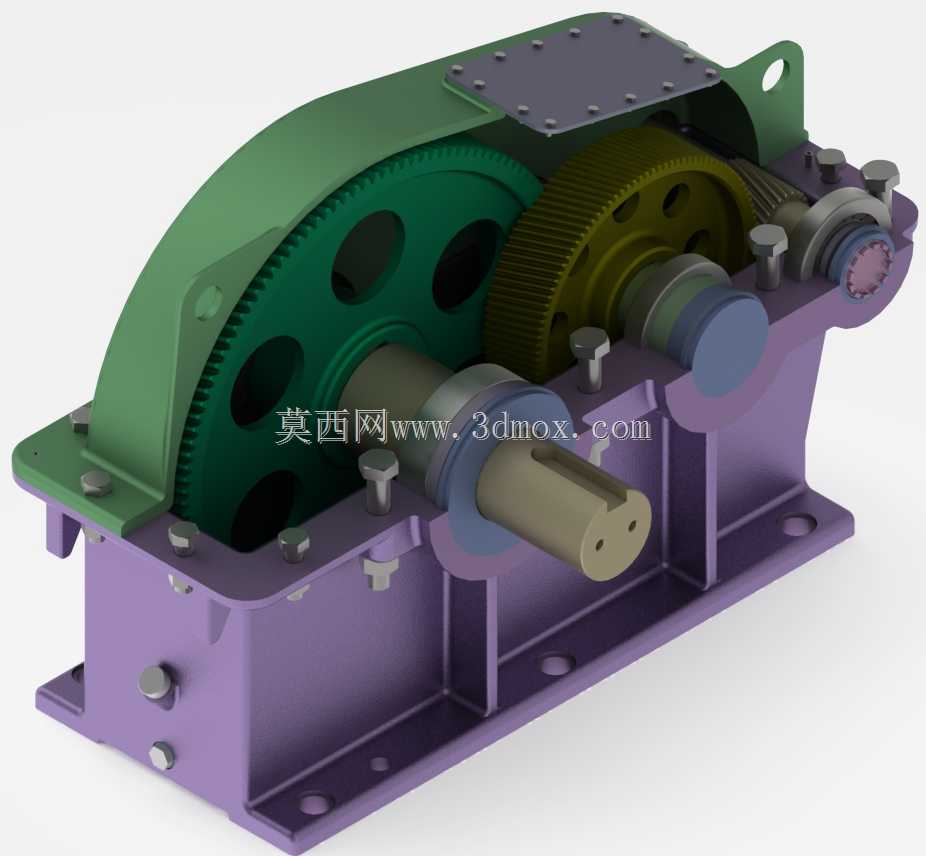

剖视展示二级圆柱齿轮减速装置

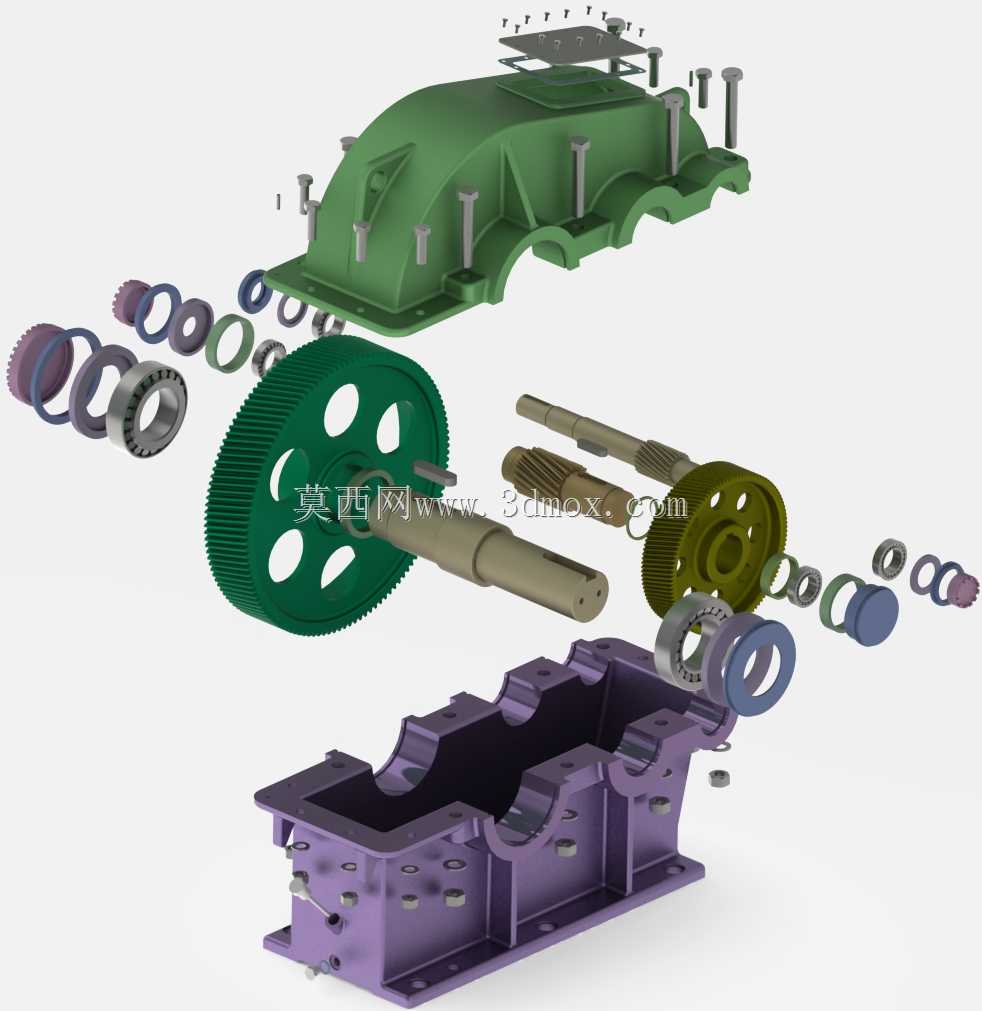

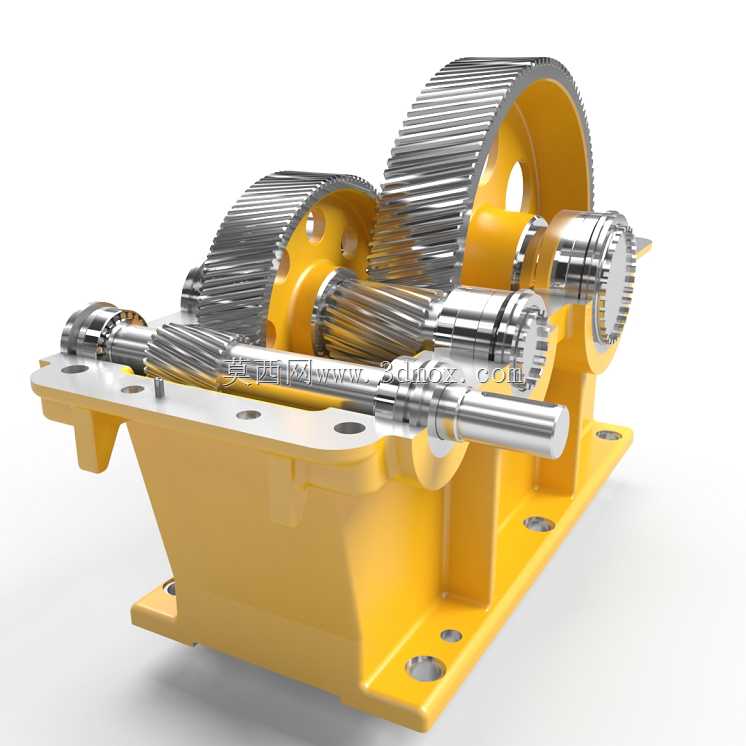

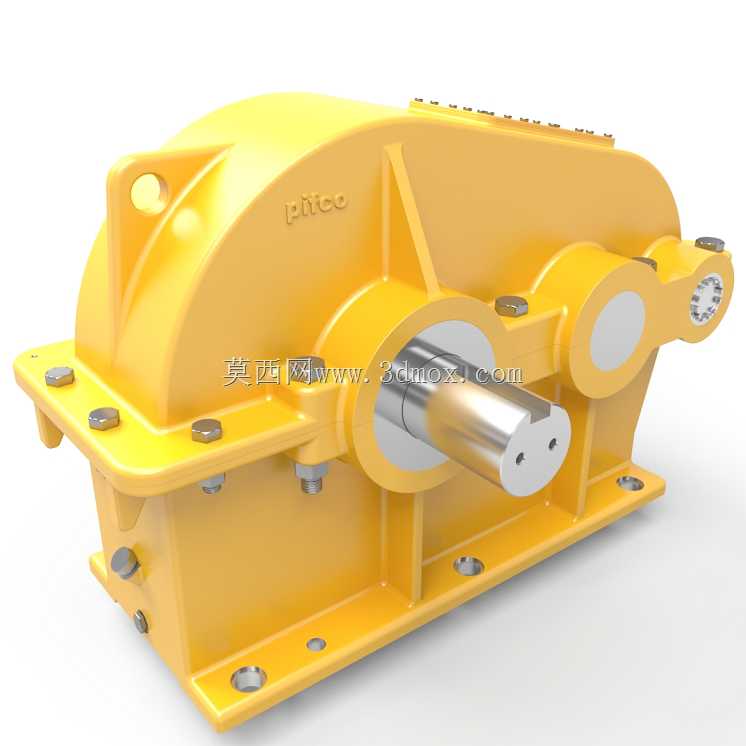

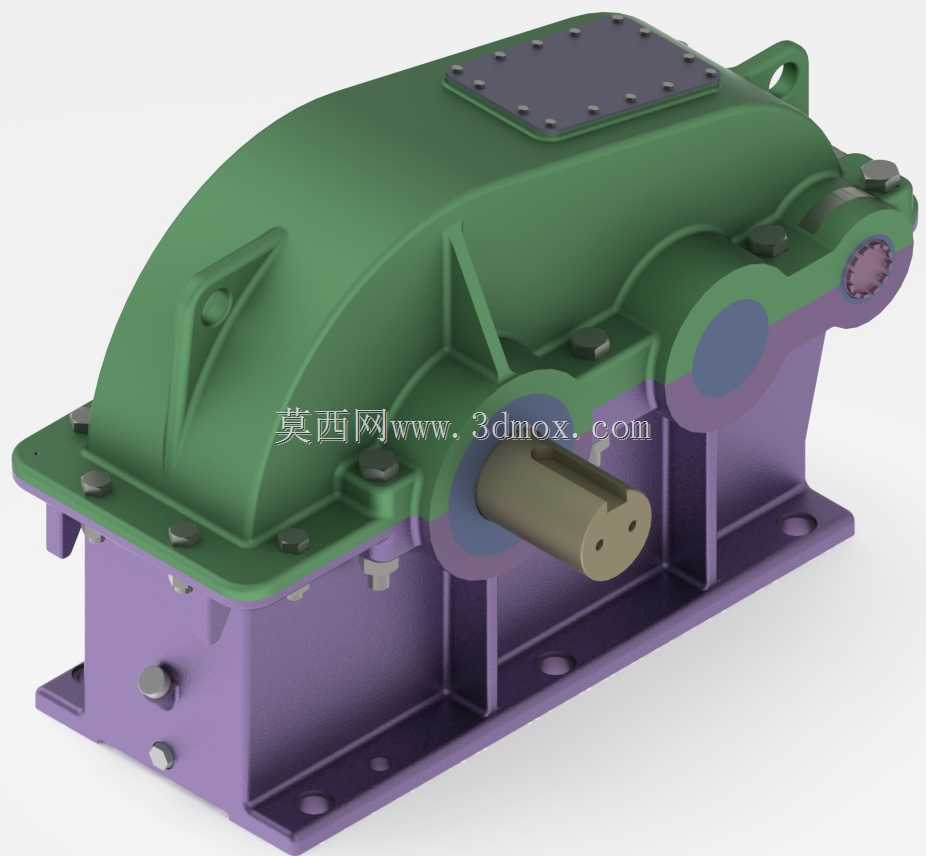

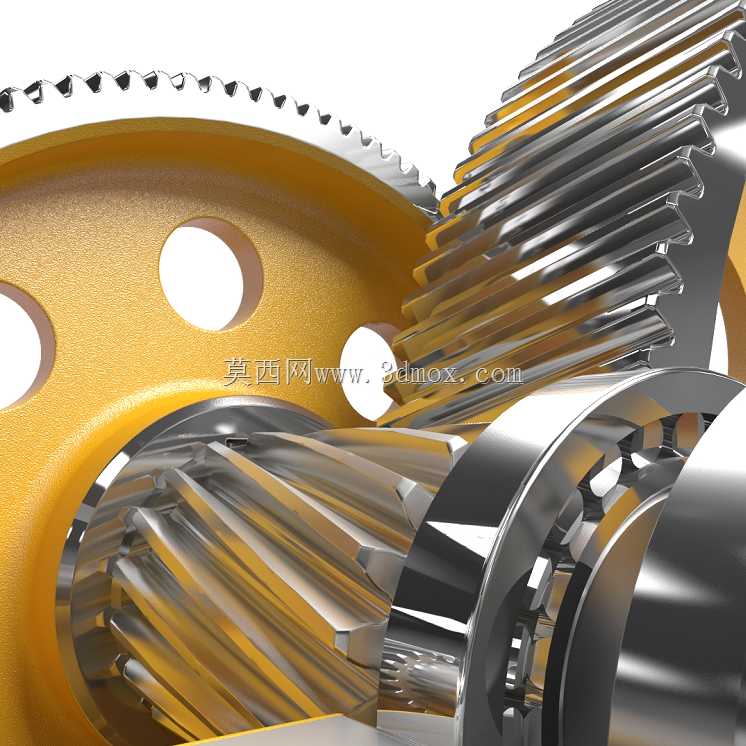

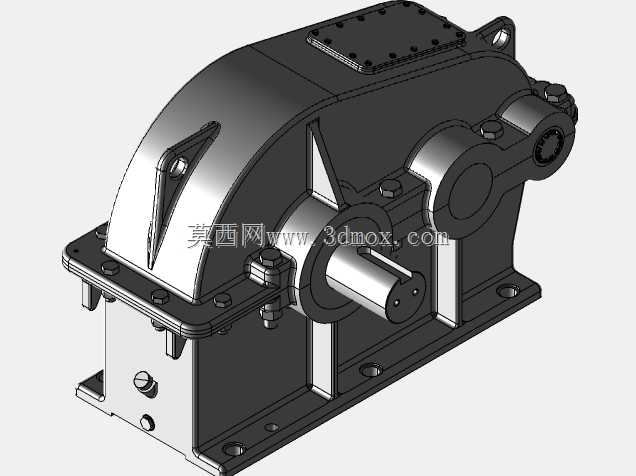

这款二级圆柱齿轮减速装置，是工业传动系统中应用极为广泛的动力匹配部件，主要承担原动机与工作机之间的转速降低、扭矩放大功能，适配各类需要低转速大扭矩输出的工业场景。在实际生产中，这类减速装置常配套用于输送生产线、轻工包装设备、小型起重输送机具、食品加工机械以及普通农用加工设备中，能够将电机输出的高转速通过两级齿轮啮合减速，转化为工作端需要的低转速大扭矩动力，同时通过刚性箱体结构承载传动过程中的径向与轴向载荷，保证传动过程的平稳性与可靠性。从结构设计来看，这款减速装置采用剖分式铸铁箱体结构，上下箱体通过螺栓紧固连接，既方便内部齿轮、轴系部件的装配与后期维护检修，也能保证箱体整体的刚性，抵御传动过程中的振动与形变。内部采用两级直齿圆柱齿轮传动布局，高速级小齿轮与输入轴连接，啮合带动高速级大齿轮完成第一级减速，再通过中间轴将动力传递给低速级小齿轮，啮合带动低速级大齿轮完成第二级减速，最终通过输出轴将动力传递给工作端，两级传动的传动比分配经过优化，既保证了整体减速比满足常规工况需求，也让各级齿轮的承载能力尽量均衡，延长齿轮副的使用寿命。轴系部件采用滚动轴承作为回转支撑，轴承安装位置预留了合理的润滑与密封空间，箱体内可加注齿轮润滑油，通过齿轮转动带油实现齿轮啮合面与轴承的飞溅润滑，减少传动过程中的摩擦损耗，同时箱体结合面、轴伸端都设计有密封结构，避免润滑油渗漏以及外界粉尘杂质进入箱体内部。从安装边界来看，这款减速装置采用卧式底脚安装方式，箱体底部的安装底座带有对称布置的安装螺栓孔，能够直接通过螺栓固定在设备的安装机架上，输入轴与输出轴采用平行轴布局，轴伸端为标准圆柱轴伸并带有键槽，能够方便地通过联轴器、带轮或者链轮与原动机、工作端部件连接，整体外形结构紧凑，安装占用空间小，不需要额外设置复杂的安装支架，适配多数常规工业设备的安装空间要求。在实际使用过程中，这类减速装置能够有效匹配常规中小功率的动力传输需求，传动效率稳定，工作过程中噪声低，承载能力能够满足连续运转的工况要求，同时剖分式的结构设计也让日常的润滑油更换、易损件检修更换都十分便捷，不需要将整个减速装置从设备上完全拆解，就能完成大部分的维护操作，大幅降低了设备运维的时间成本与人力成本。
