小型立式五金件弯曲成型冲压模具结构

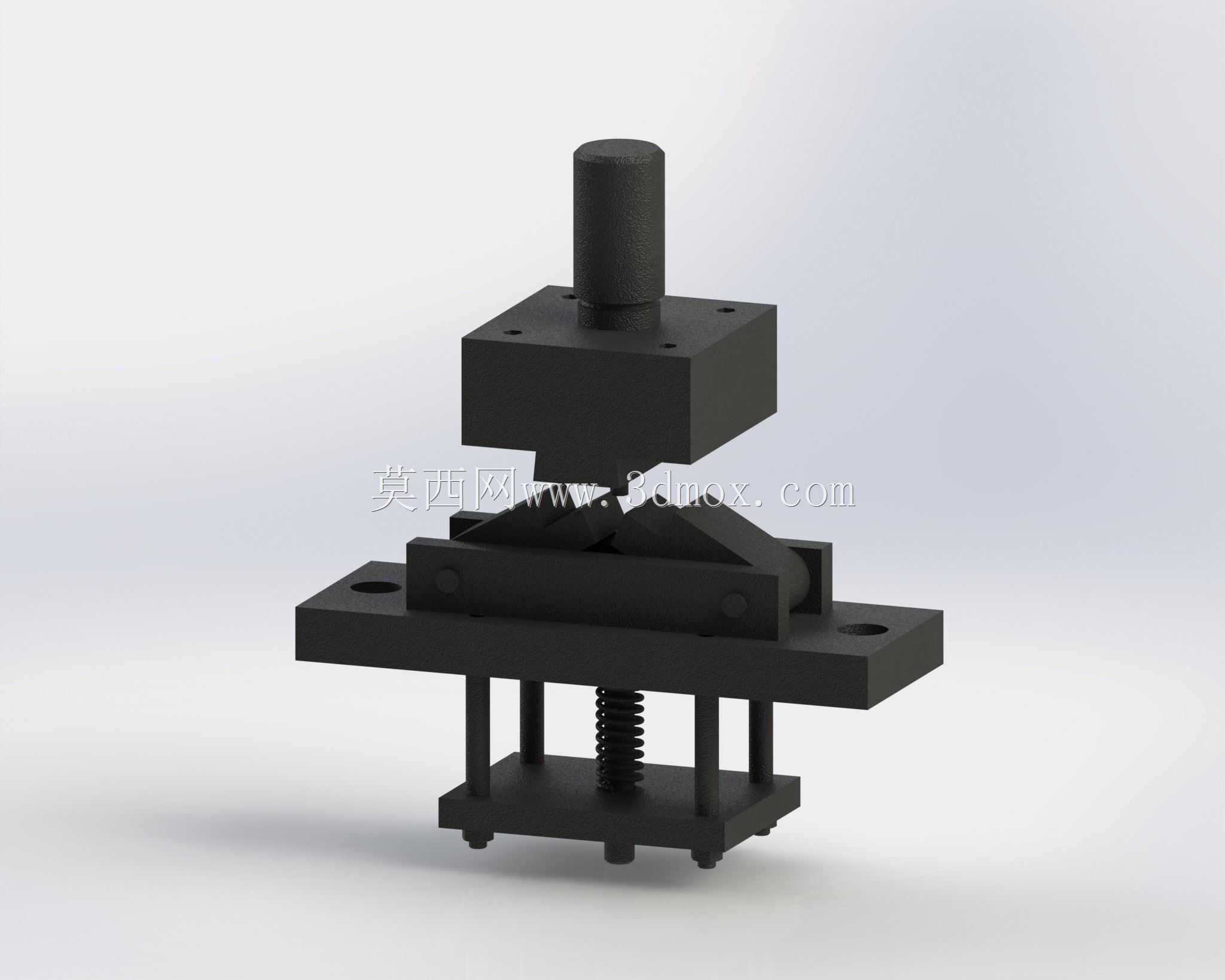

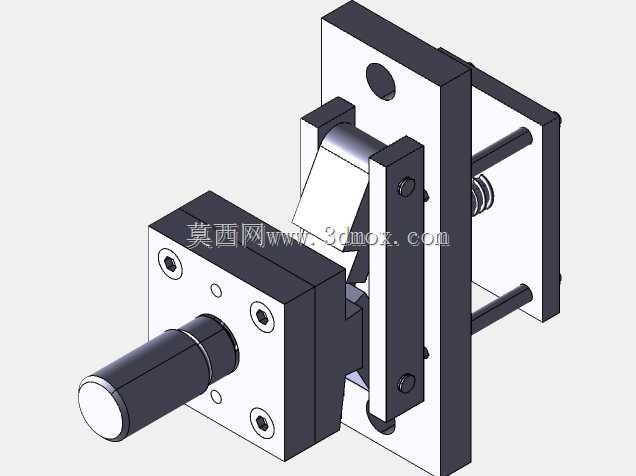

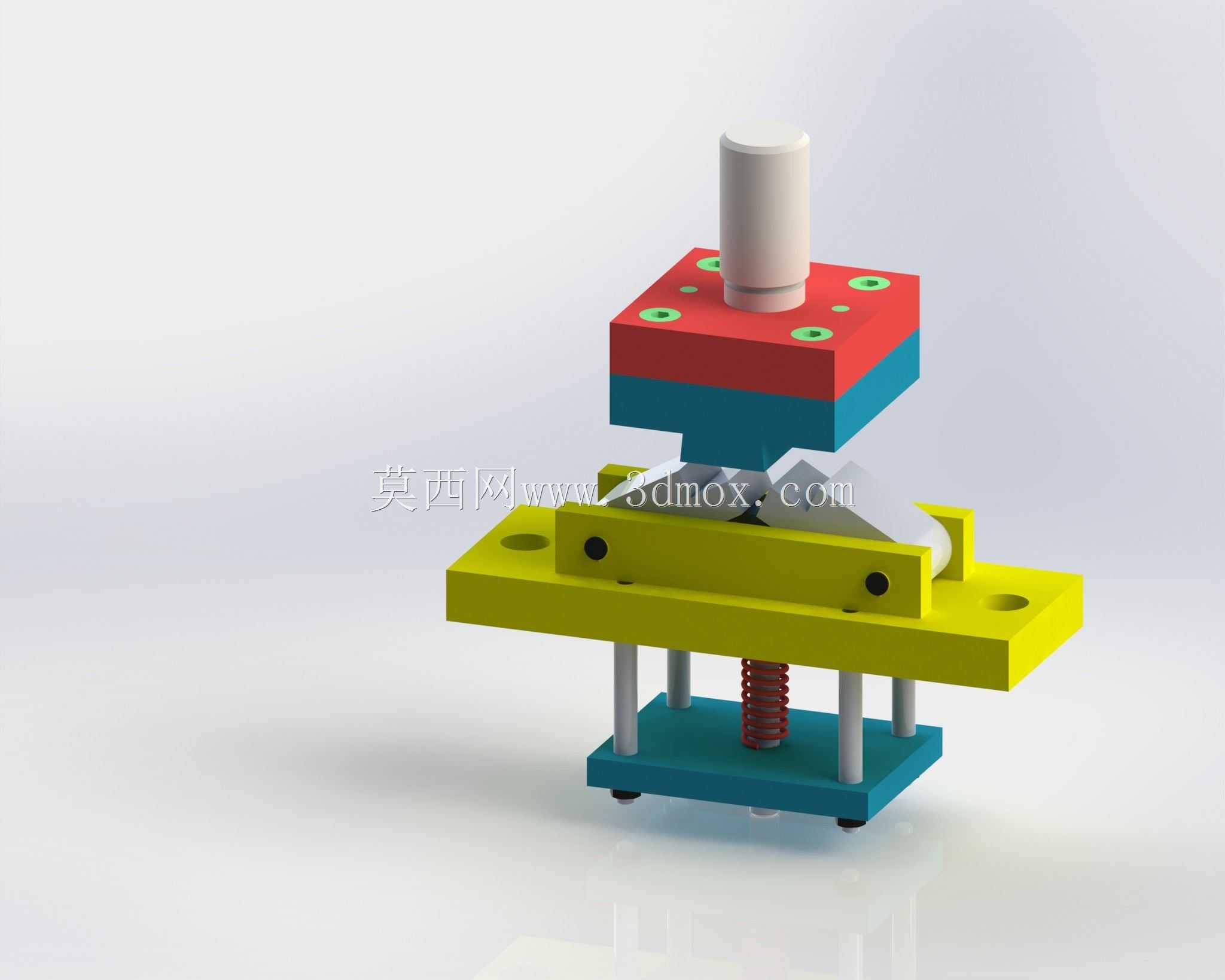

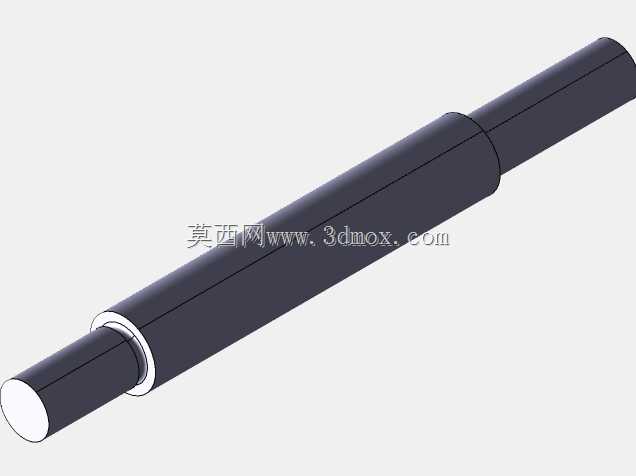

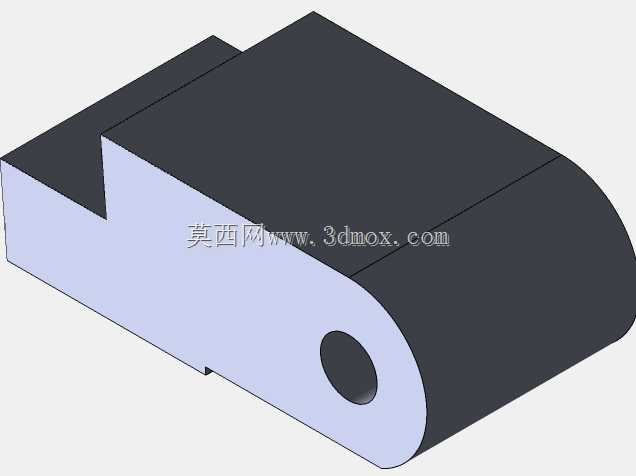

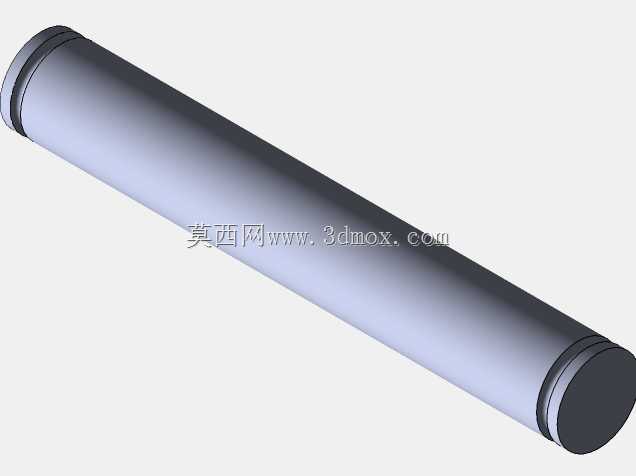

这套弯曲成型工装主要面向薄钣金类五金零件的折弯工序，常见应用于小型五金加工厂的冲压工位，适配常规开式可倾压力机的安装接口，可完成单工序90度及小角度折弯作业，替代传统人工折弯的低效加工模式，保障批量零件折弯角度的一致性。整套模具采用正装式结构布局，上模部分通过模柄与压力机滑块连接固定，模柄直径适配市面多数通用压力机的滑块安装孔，上模座与凸模之间设置垫板分散冲压载荷，避免长期作业导致模座局部压陷变形，凸模的折弯工作端做了圆角过渡处理，防止折弯过程中零件表面出现压痕或拉伤。下模部分设置有带定位槽的凹模座，可快速放入待加工的平板坯料，定位槽的尺寸边界刚好匹配坯料外形，放料时无需反复调整位置即可保证折弯边的尺寸精度，下模内部集成了弹性顶料结构，采用矩形螺旋弹簧提供顶出力，当冲压行程结束上模回程时，顶料板会自动将成型完成的零件从凹模内顶出，无需操作人员手动抠取零件，大幅降低取件的安全风险。模具的上下模之间设置了四根独立导柱做导向，导柱与导套采用间隙配合，合模过程中可精准抵消滑块的微小偏移误差，保证凸模与凹模的配合间隙均匀，避免出现折弯边厚薄不均、角度偏斜的问题。整套模具的闭合高度、安装孔位均按照常规小型压力机的参数范围设计，安装时仅需通过压板将上下模座分别固定在压力机的工作台与滑块端面即可完成调试，无需额外做安装面的二次加工。从结构设计逻辑来看，这套模具优先考虑了小批量多品种生产的快速换模需求，凸模与上模座、凹模与下模座均采用内六角螺钉加销钉的固定方式，更换不同折弯形状的凸凹模时，仅需拆卸对应紧固件即可完成更换，无需重新调整整套模具的导向同轴度。下模座的底部预留有排屑缺口，长期冲压过程中产生的少量金属碎屑可从缺口自然掉落，不会堆积在型腔内影响零件成型精度，日常维护仅需定期给导柱导套加注润滑脂、检查弹簧的预紧力即可，无需复杂的拆解保养。针对厚度0.5-2mm的冷轧钢板、铝板等常用钣金材料，这套模具的折弯成型角度公差可控制在±0.5度范围内，折弯边的直线度可满足常规五金配件的装配要求，无需后续二次校形工序。
