带顶出组件的板材弯曲成型工装结构

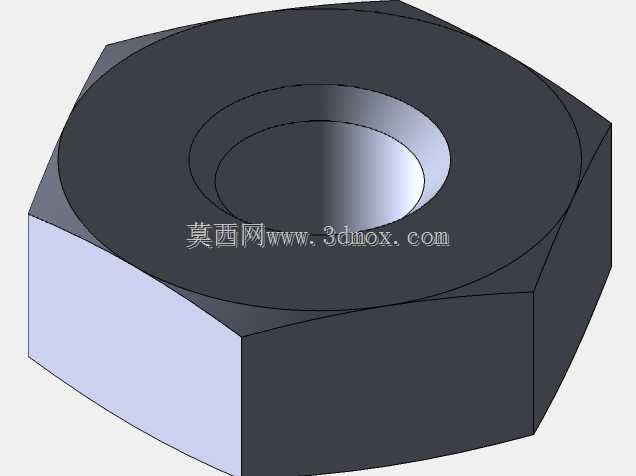

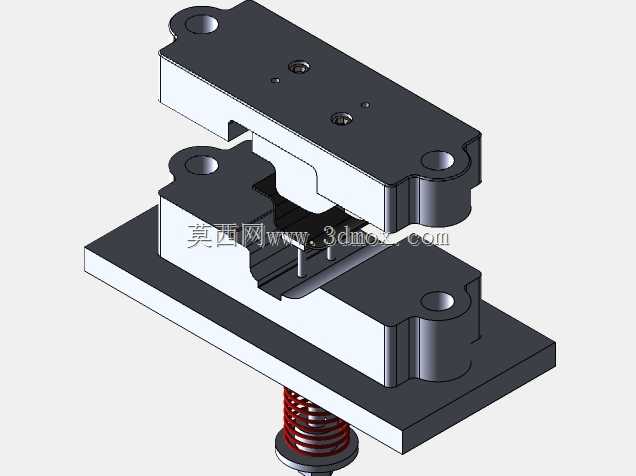

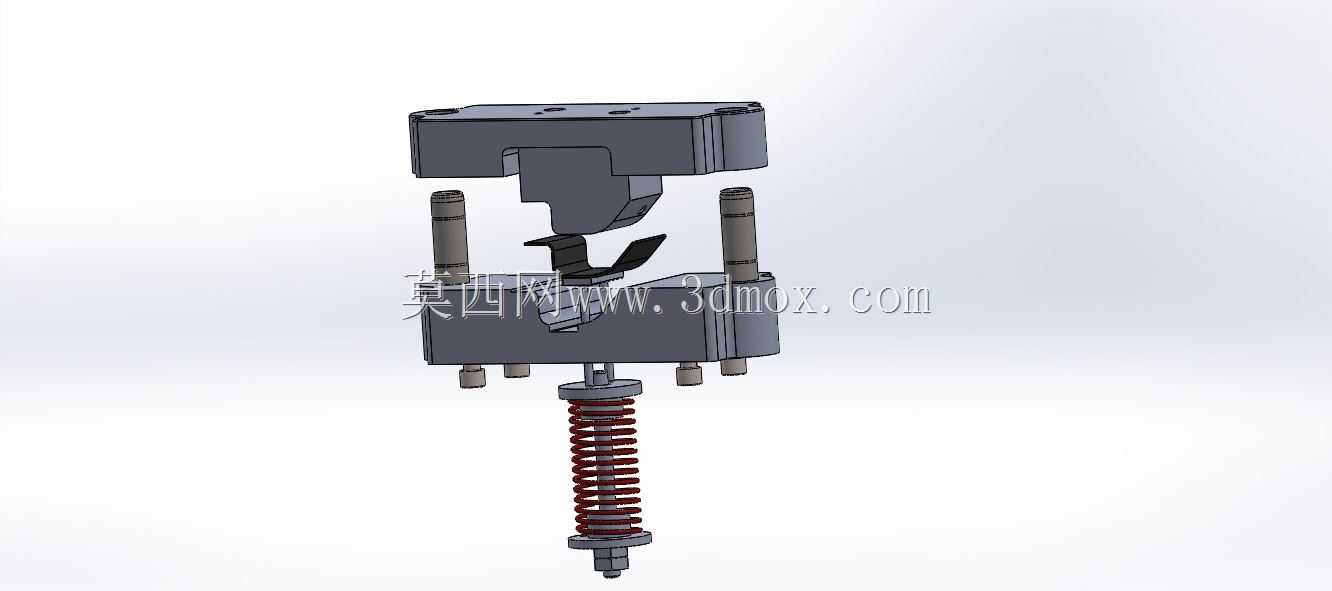

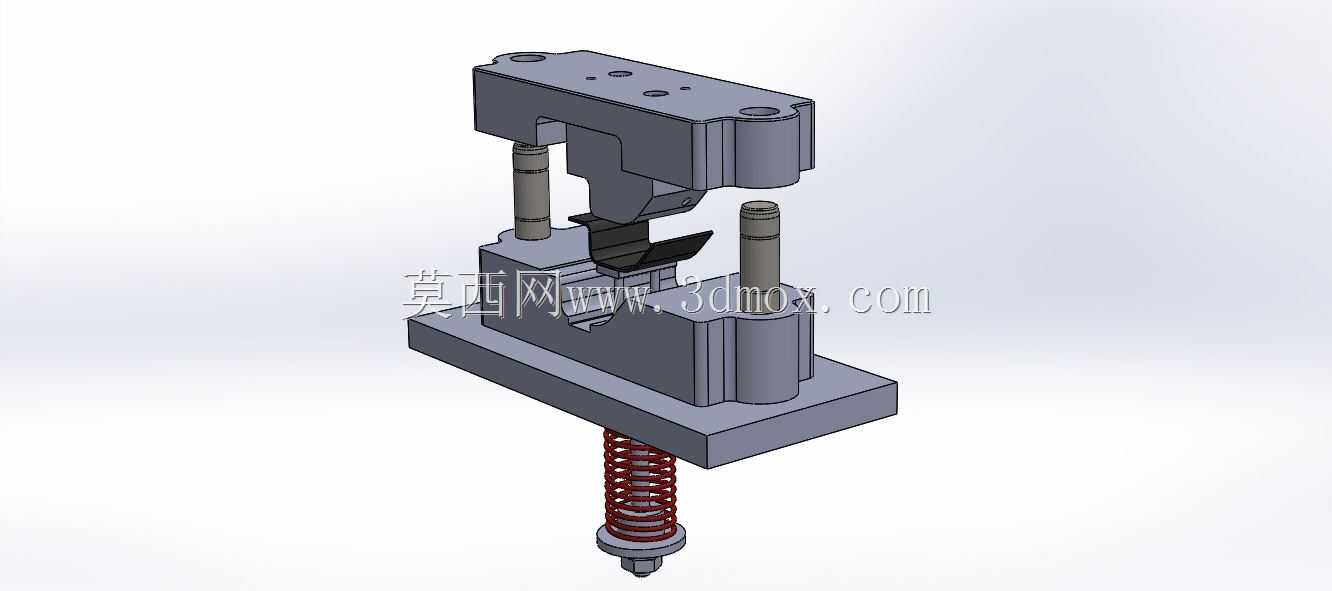

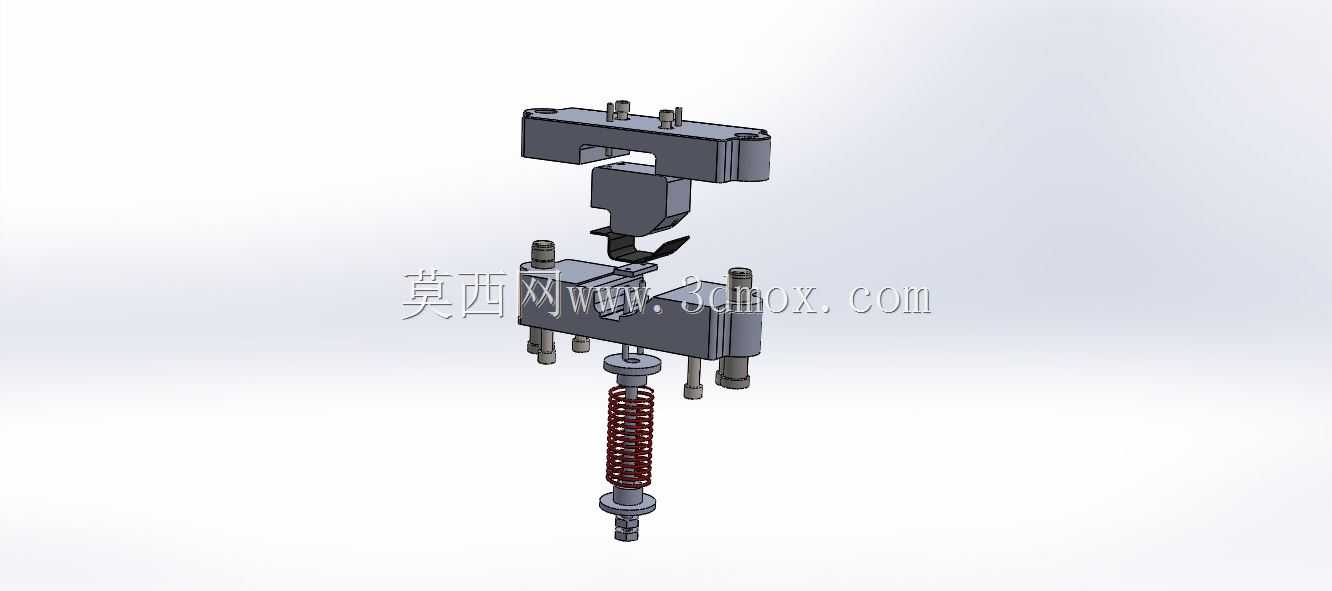

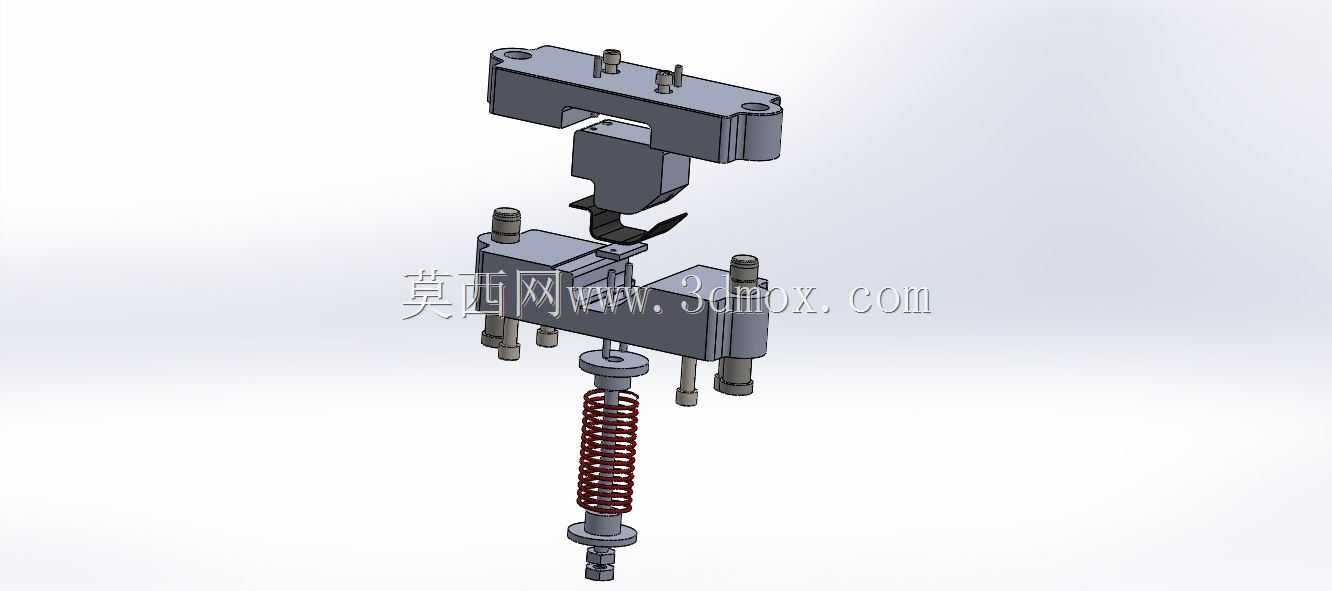

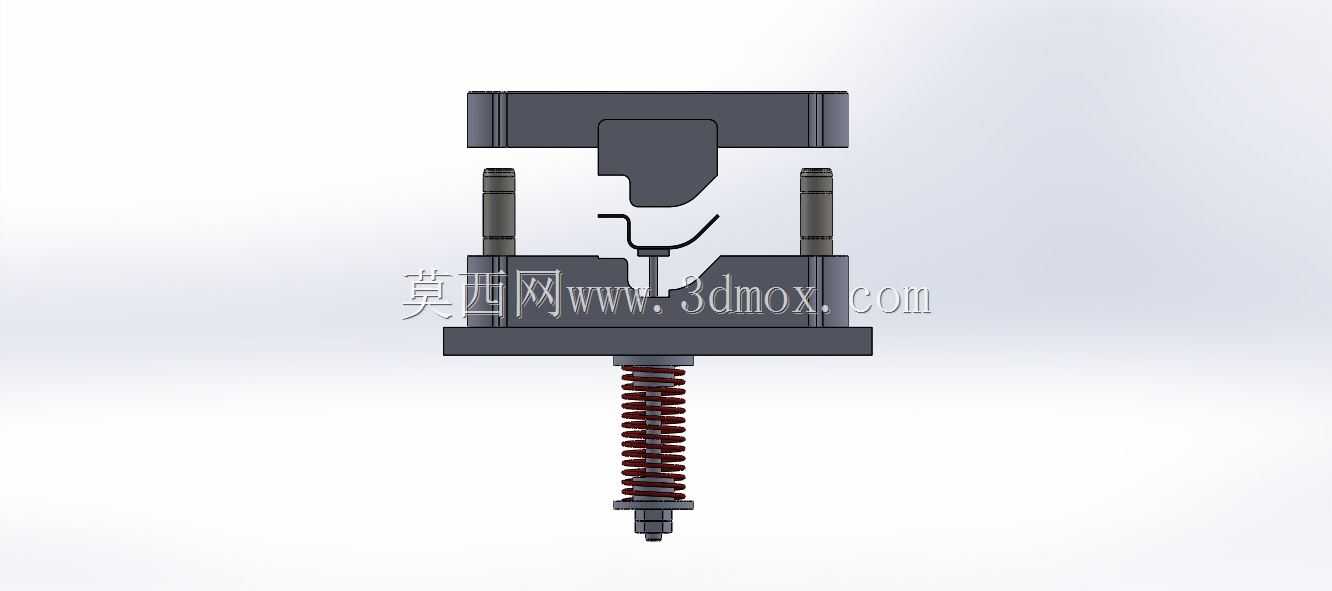

这套弯曲成型工装主要应用于五金冲压加工车间的小件板材折弯工序，适配常规开式可倾压力机的安装接口，可直接固定在压机工作台面完成小尺寸金属板材的直角或特定角度弯折作业，替代传统简易折弯夹具的定位不准、取件困难的问题。工装整体采用上下分体式框架结构，上模部分通过模柄与压机滑块连接，下模部分通过底座的四个安装孔锁固在压机工作台，导柱导套配合结构保证上下模合模时的对位精度，避免合模偏移造成的折弯角度超差、工件刮伤问题。设计时在工装底部集成了弹性顶出系统，包含复位弹簧、顶杆、连接螺栓与推块元件，当压机滑块完成下压折弯动作回程时，顶出系统依靠弹簧的复位弹力将卡在凹模型腔内的成型工件自动顶出，无需操作人员手动撬取工件，既提升了单工序的作业效率，也避免手动取件时的操作安全隐患。从安装边界来看，工装底座的长宽尺寸适配多数小型压机的工作台T型槽间距，导柱的有效导向行程覆盖常规2mm以内厚度钢板的折弯下压行程，顶部上模座的安装孔位可兼容不同规格的模柄夹装，无需额外加工转接板即可快速完成装机调试。功能设计上，折弯凹模与凸模的工作刃口做了圆角过渡处理，避免折弯过程中工件表面出现压痕或应力集中开裂的问题，导柱表面做了硬化处理，长期往复运行也不会出现拉毛磨损，保证合模精度的长期稳定性。整套结构没有冗余的复杂组件，所有连接紧固件都采用标准件，后期维护更换易损件时无需定制非标配件，可直接采购标准五金件完成替换，适合小批量五金件加工场景的快速换产需求，针对不同折弯角度的需求，仅需更换对应型面的凸模与凹模镶块即可，无需更换整套工装主体，能有效降低小型加工车间的工装投入成本。实际使用时，操作人员仅需将待加工的板材毛坯放置在下模的定位挡块处，触发压机下行开关即可完成折弯动作，滑块回程时工件自动顶出到取件高度，操作人员可直接取走工件完成上下料循环，单工序作业节拍可控制在3秒以内，相比传统无顶出的折弯夹具，作业效率提升40%以上，同时也减少了操作人员手部伸入模腔的频次，大幅降低冲压作业的安全风险。
