薄板件冲孔冲压工装结构设计

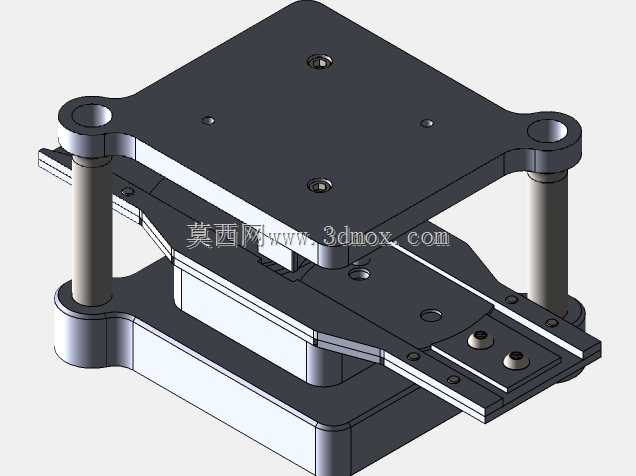

这套冲孔工装主要面向薄金属板材的批量冲孔工序，常见于五金零部件加工、家电钣金件生产、小型五金配件冲压车间的产线工位，适配常规机械式冲床的安装接口，可直接挂载在普通开式冲床的滑块与工作台面之间完成冲孔作业。整套工装采用导柱导套的模架导向结构，上下模座选用45号钢调质处理，保证长期冲压作业下的结构刚性，避免反复冲击带来的模架变形问题，导柱配合间隙控制在0.02mm以内，确保上下模合模时的对位精度，防止冲孔毛刺过大、凸模崩刃的问题。

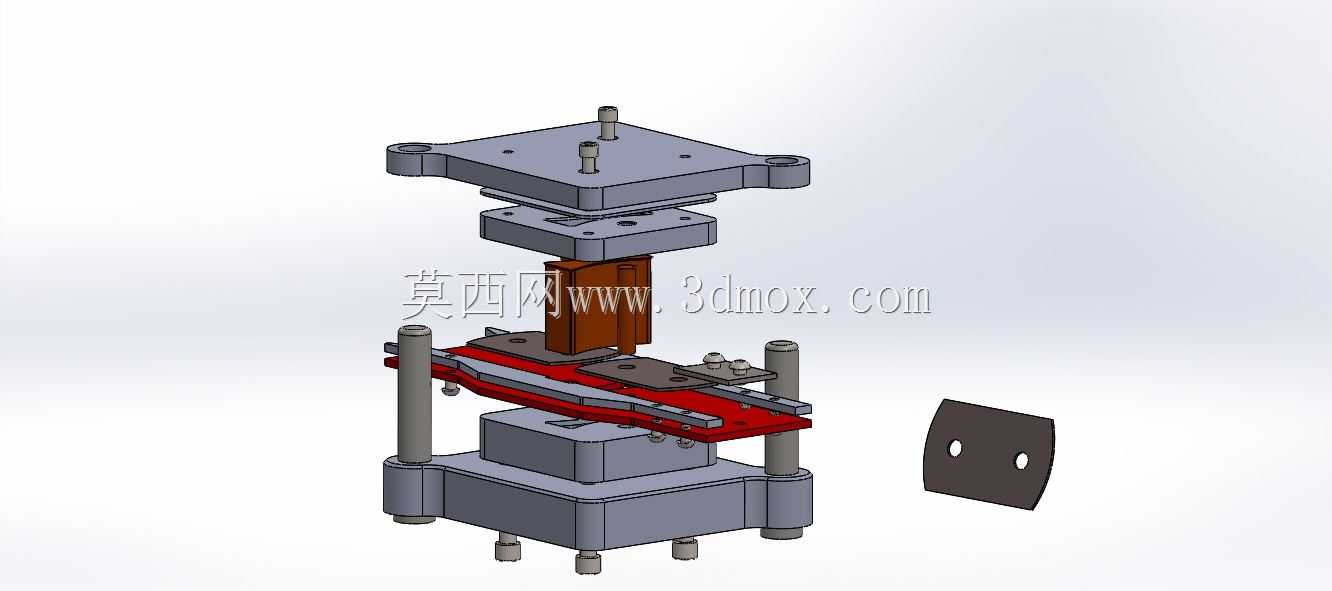

设计过程中优先考虑了快换维护需求，凸模采用挂台固定方式，无需拆解整个上模即可完成磨损凸模的更换，凹模则采用镶块式结构，当冲孔刃口出现磨损塌角时，仅需更换对应凹模镶块即可，大幅降低产线停机维护的时间成本。卸料结构采用弹性卸料板搭配矩形弹簧提供卸料力，可在冲压完成后及时将卡滞在凸模上的板材脱出，避免带料问题影响连续冲压作业的节拍，卸料板与凸模的配合间隙控制在0.1mm以内，同时可对冲孔位置的板材起到预压作用，减少冲孔过程中板材的翘曲变形。

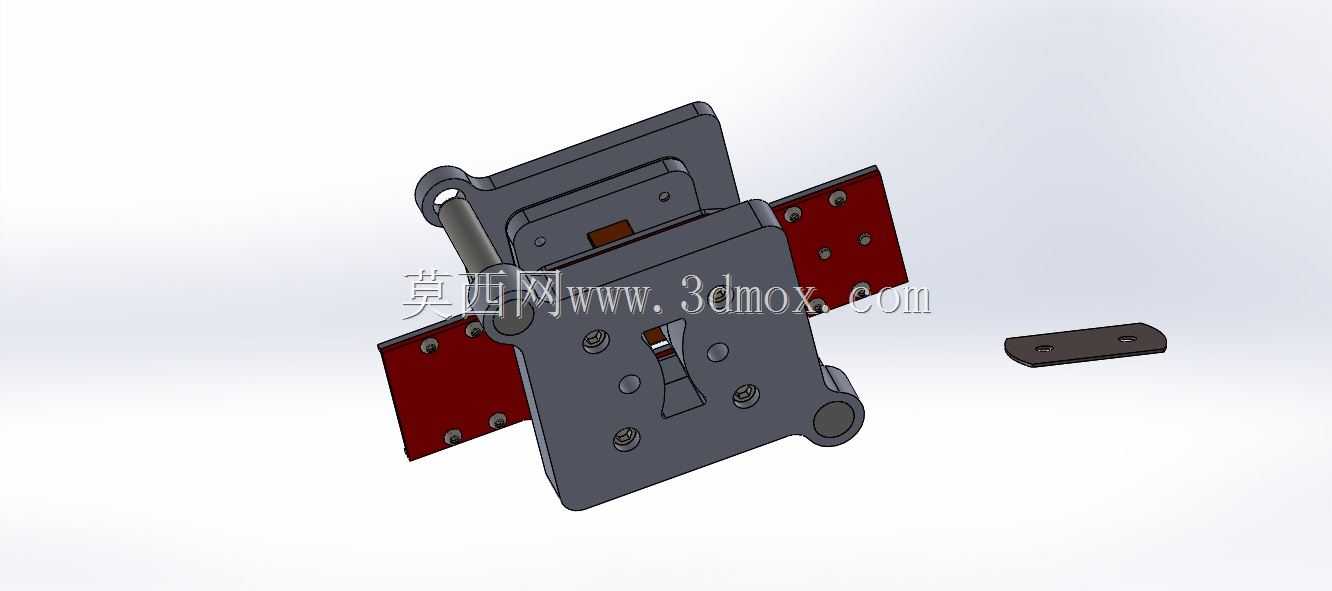

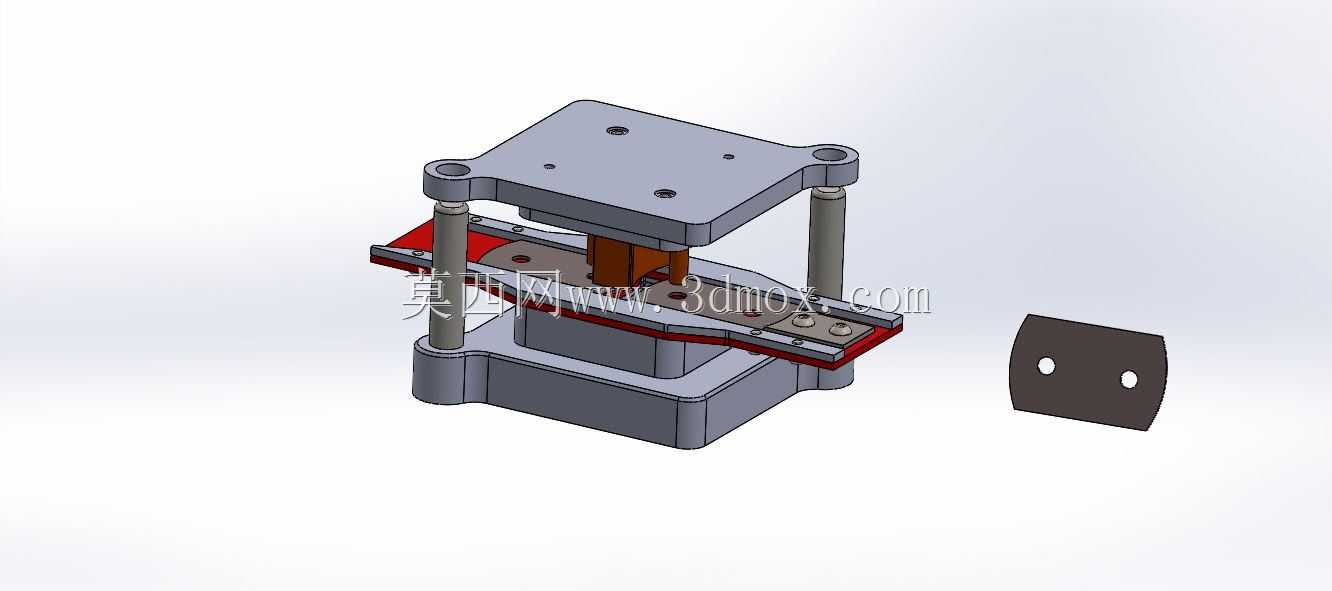

安装边界方面，上模座的模柄尺寸适配常规冲床的滑块安装孔，下模座的安装槽孔间距匹配通用冲床工作台的T型槽间距，整套工装闭合高度符合中小吨位冲床的闭合行程范围，无需额外调整冲床参数即可完成安装调试。冲压作业时，待加工的薄板工件通过定位块完成X、Y两个方向的位置定位，定位块位置可根据工件的实际尺寸进行微调，适配一定尺寸范围内的同类型薄板冲孔需求，冲出的孔位位置公差可控制在0.05mm以内，孔壁断面粗糙度满足常规五金件的装配要求。旁侧展示的工件即为该工装加工的成品样件，双孔位的平行度、孔距精度均满足批量生产的一致性要求，整套结构无多余冗余设计，所有受力部件均经过冲压载荷校核，可承受长期连续冲压的交变载荷，不会出现结构开裂、部件变形的问题。
