弧形件冲压成型工装模具结构设计

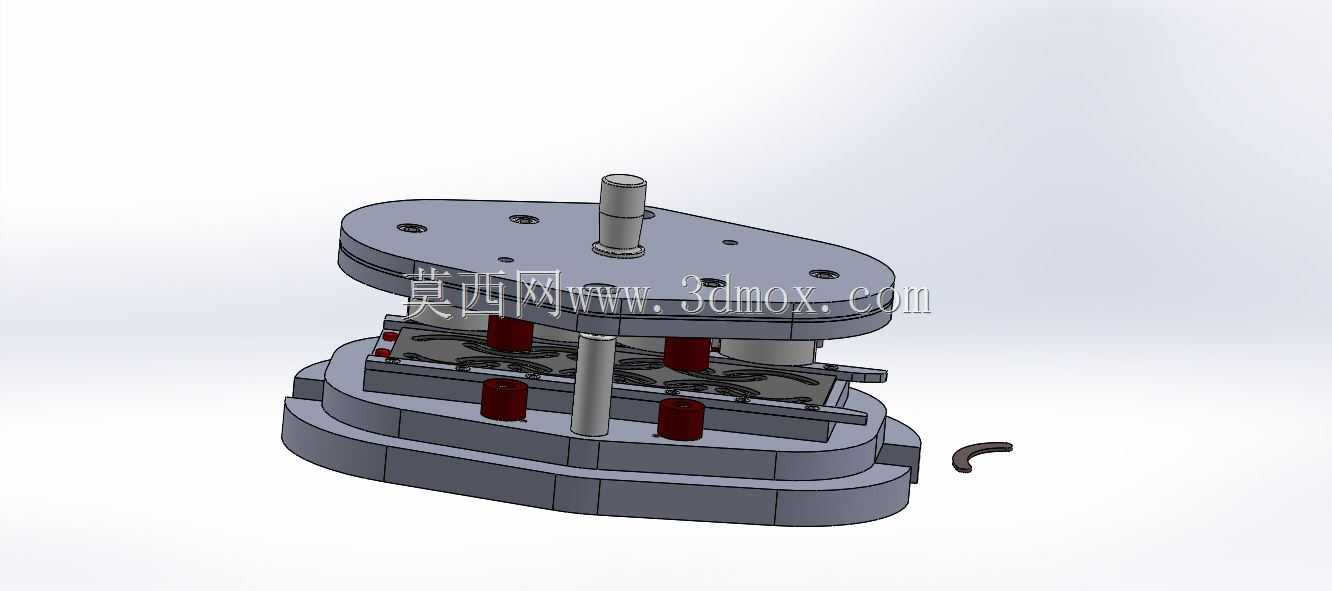

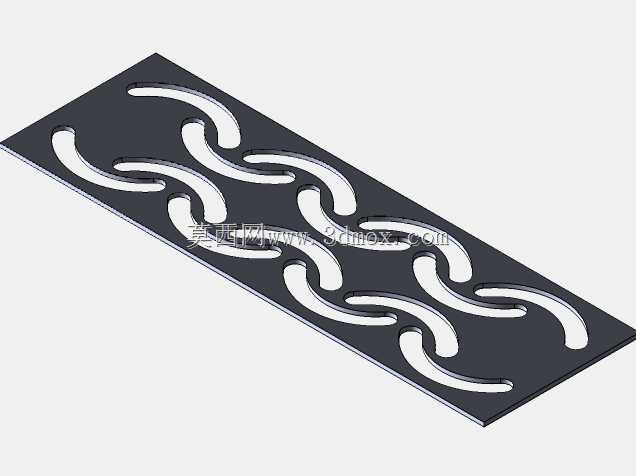

这套冲压工装主要面向小尺寸弧形五金件的批量冲制成型工序，适配常规开式压力机的安装接口，可直接固定在普通机械式冲床工作台面完成连续冲压作业，日常多用于五金汽配、日用五金配件的生产环节，针对薄金属板材的落料、压型复合工序设计，能在单次滑块行程内完成弧形工件的外形冲裁与弧度压合，减少多工序周转带来的定位误差与加工耗时。

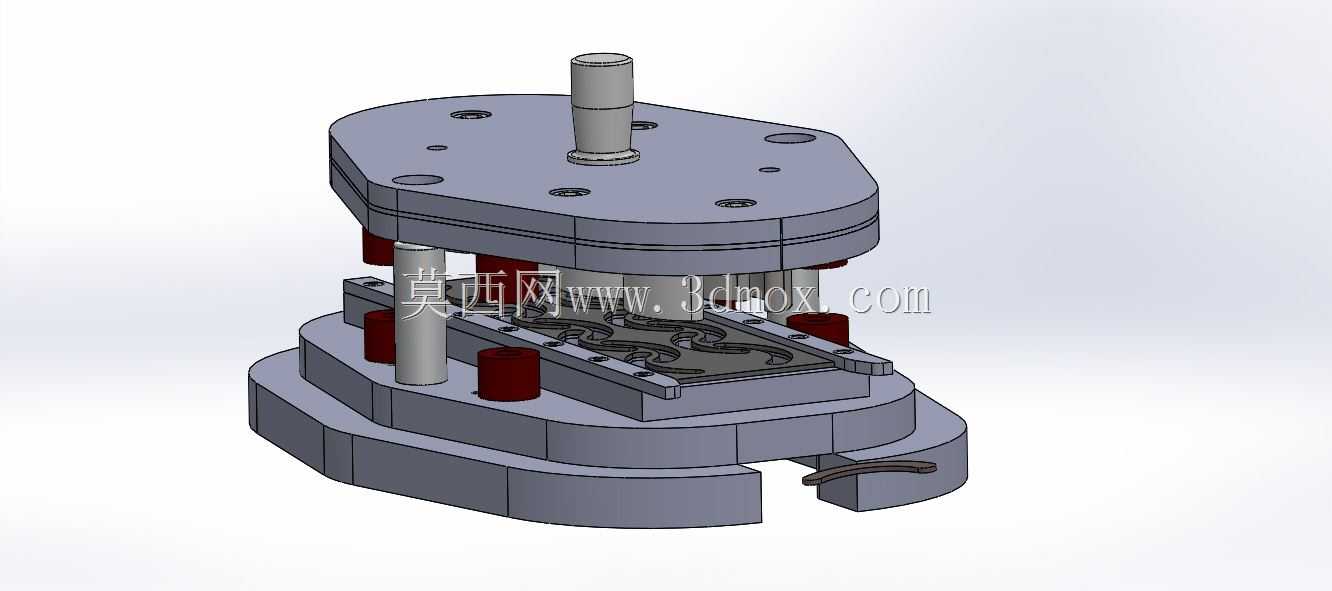

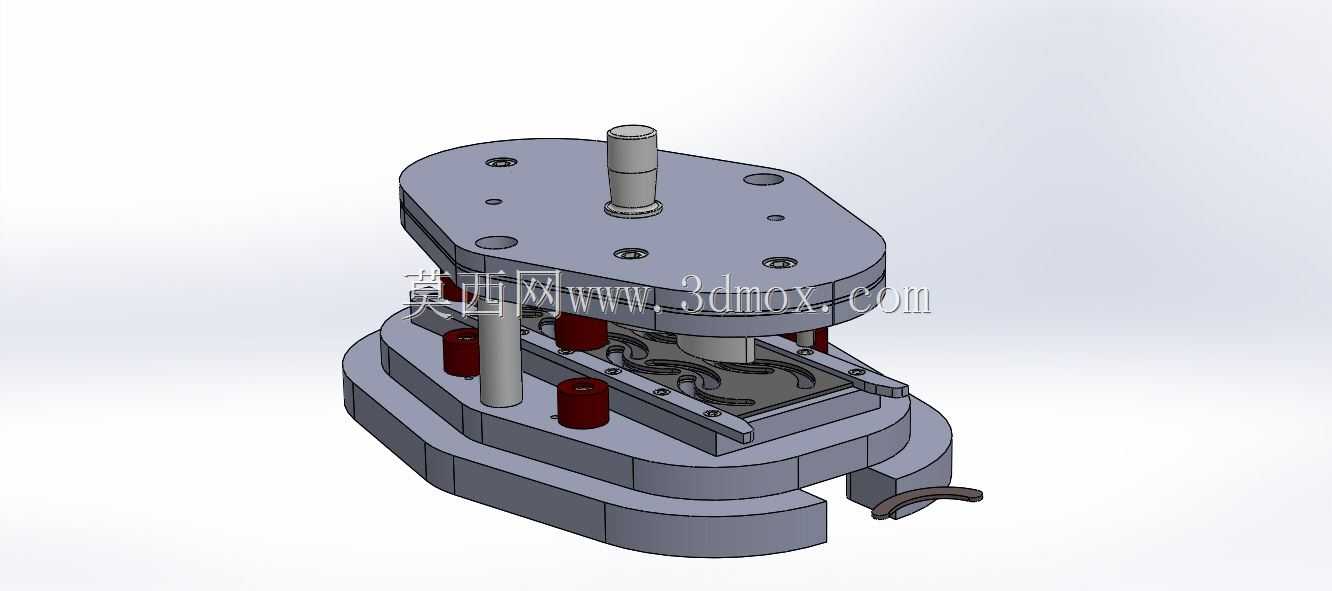

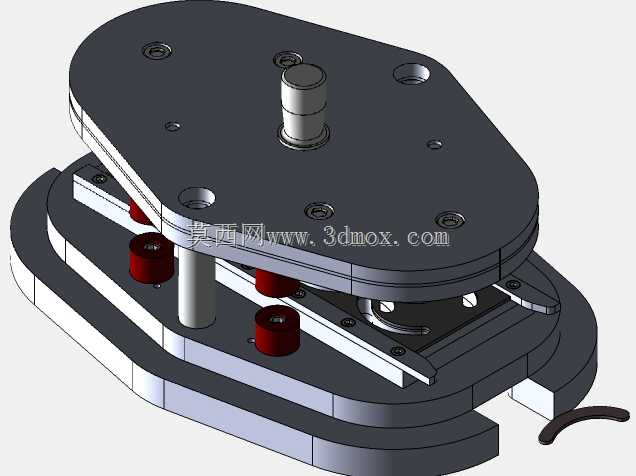

从结构布局来看，整套模具采用标准双导柱导向结构，上下模座采用调质钢材加工，导柱导套配合间隙控制在0.02mm以内，保证合模过程中上下模的对位精度，避免冲裁过程中出现啃模、毛刺超差的问题。上模部分通过模柄与冲床滑块连接，模柄采用标准HASCO规格组件，适配多数常规冲床的滑块安装孔尺寸，无需额外加工连接法兰即可完成装夹。上模内部集成了冲裁凸模与成型压头，压头型面完全匹配目标弧形件的弧度要求，表面做淬火硬化处理，硬度达到HRC58-62，可承受连续冲压的交变载荷而不出现型面塌陷。

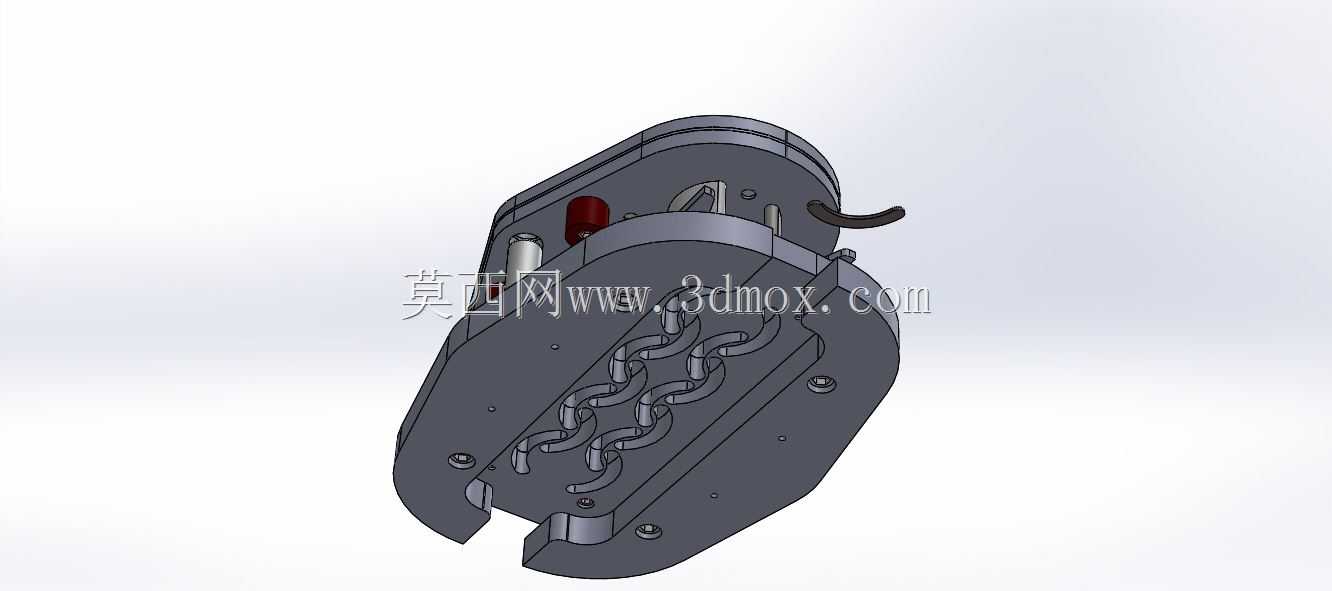

下模部分设置了定位挡料结构，送料时可通过侧边挡块快速定位条料位置，无需每次冲压前反复调整料边位置，降低操作人员的调机难度。下模的凹模型腔与凸模保留合理冲裁间隙，适配0.8-2mm厚度的冷轧钢板、镀锌板等常用冲压板材，型腔边缘做了小圆角过渡，避免冲裁过程中板材出现撕裂缺陷。模具的卸料结构采用矩形弹簧提供卸料力，弹簧分布在凸模周边四个点位，保证卸料过程中卸料板受力均匀，不会出现卡料、带料上移的问题，冲压完成后成品件可顺着下模的出料缺口滑出模具工作面，方便操作人员取件。

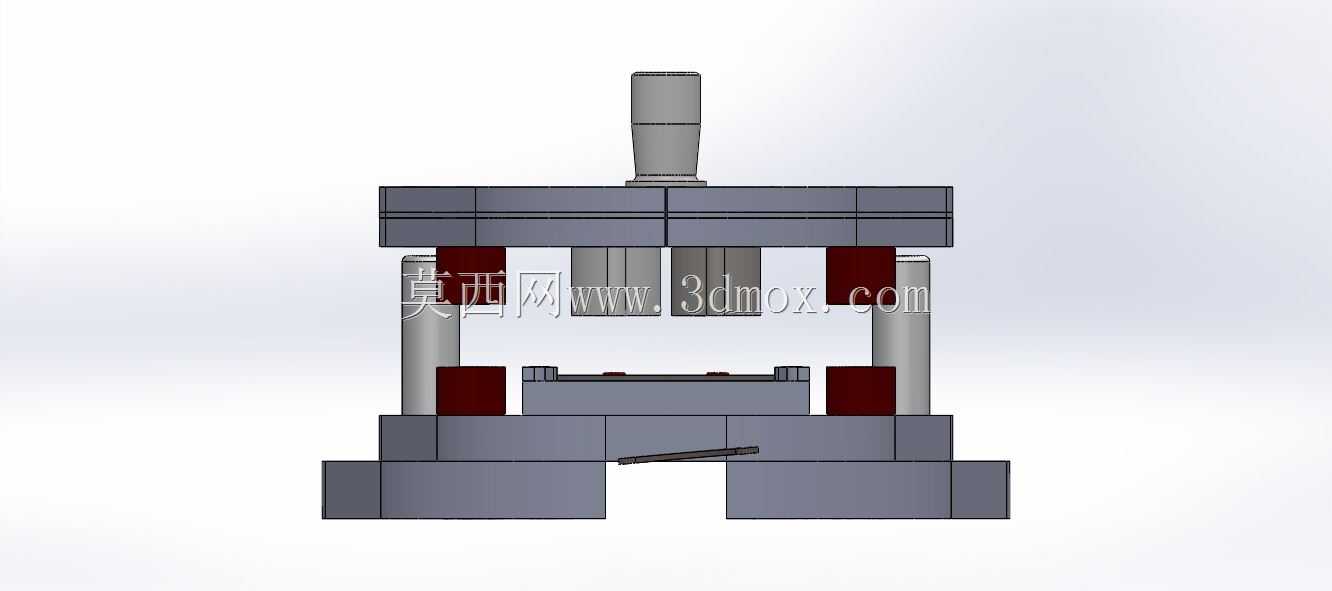

安装边界方面，上下模座的安装孔位按照通用16吨-25吨开式冲床的工作台T型槽间距设计，模座整体轮廓为圆角长圆形，占用工作台面尺寸较小，无需对现有冲床工作台做额外改造即可完成装夹。合模状态下模具总高度适配常规冲床的闭合高度调节范围，装模时仅需调整滑块连杆长度即可达到合理的合模深度，调机过程中可通过导柱的导向行程判断合模是否到位，避免出现合模过深损坏凸模型面的问题。整套结构没有采用复杂的非标定制组件，大部分标准件都可直接采购同规格替换，日常维护时仅需定期检查导柱润滑情况、凸凹模刃口磨损状态即可，维护成本较低，适合中小五金加工车间的批量生产使用。
