带冲模工序的弹簧导向弯曲模具结构

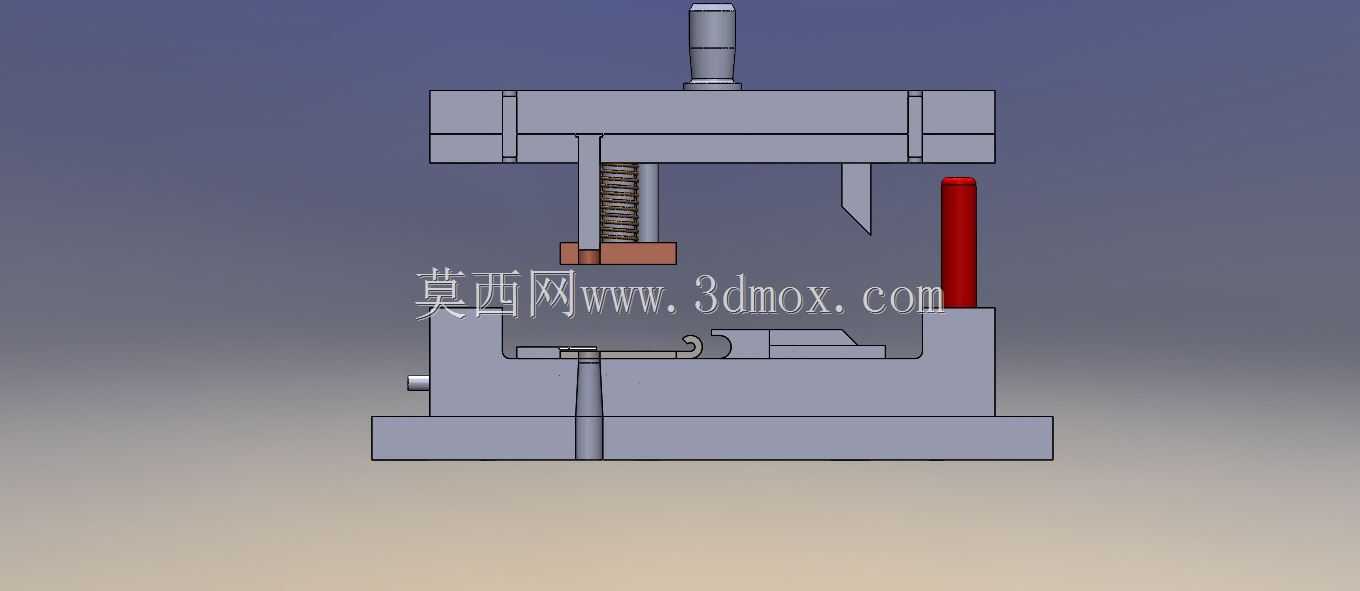

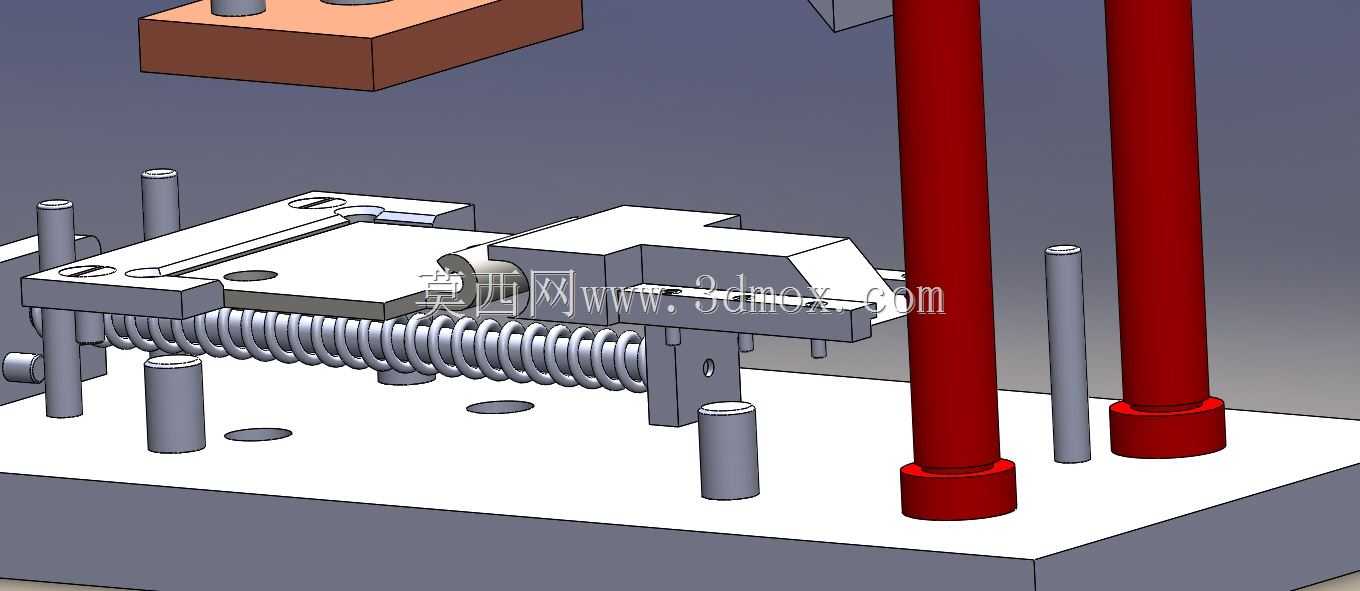

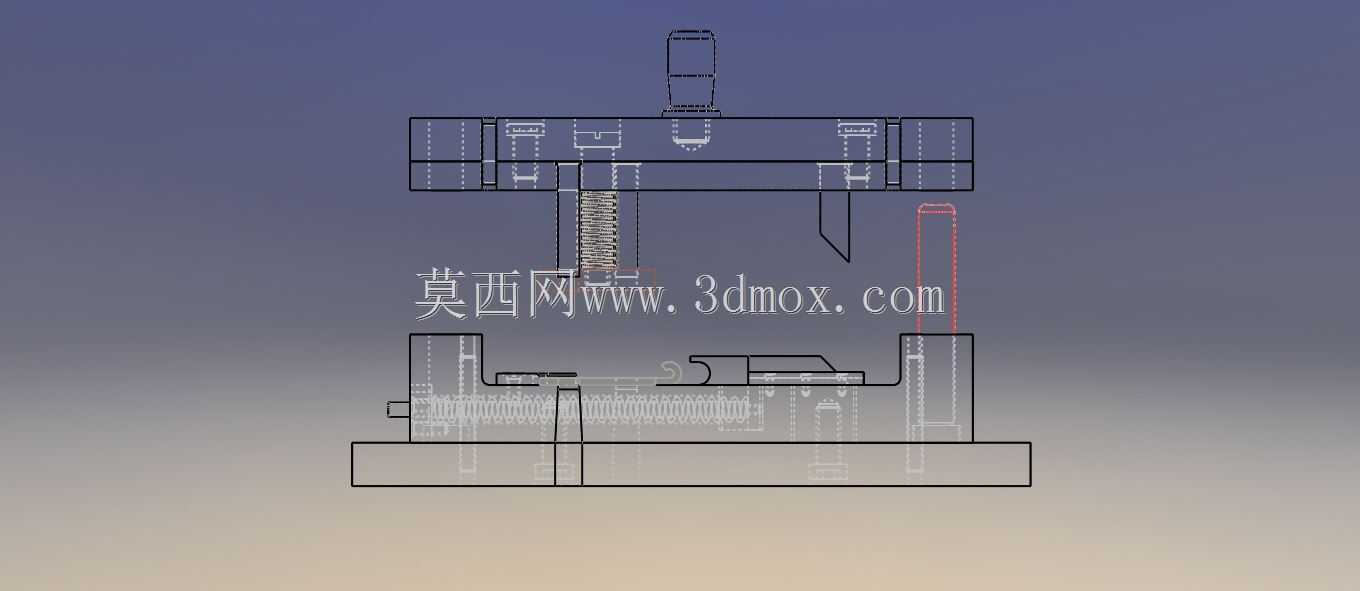

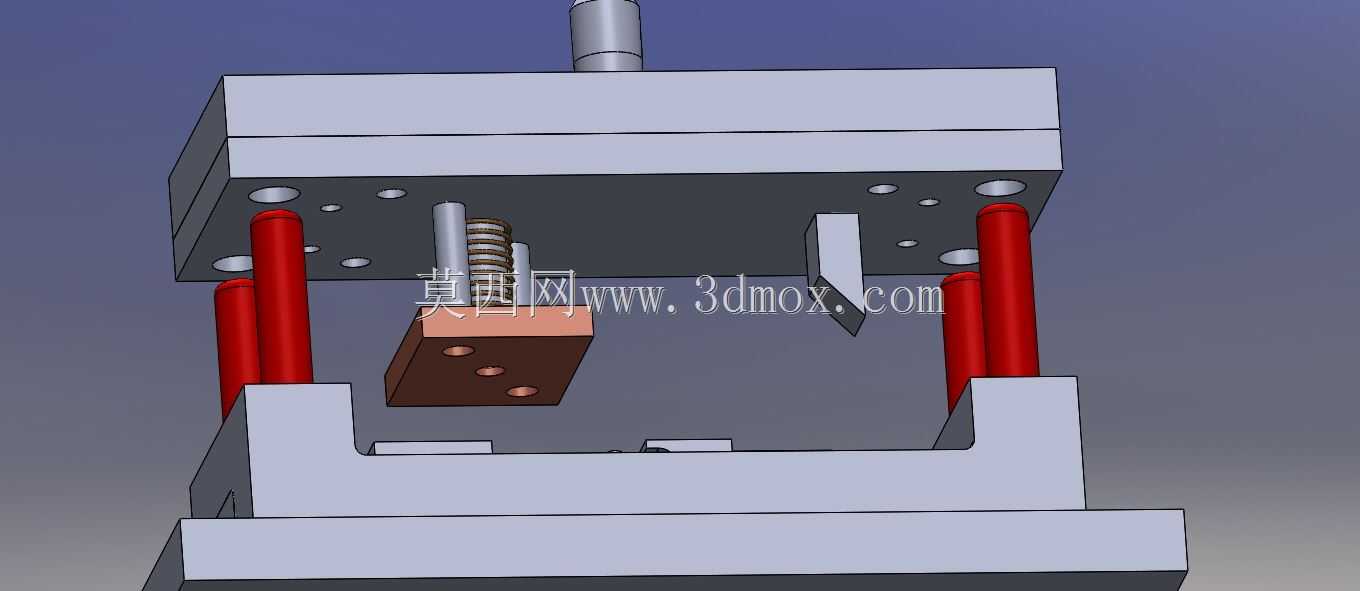

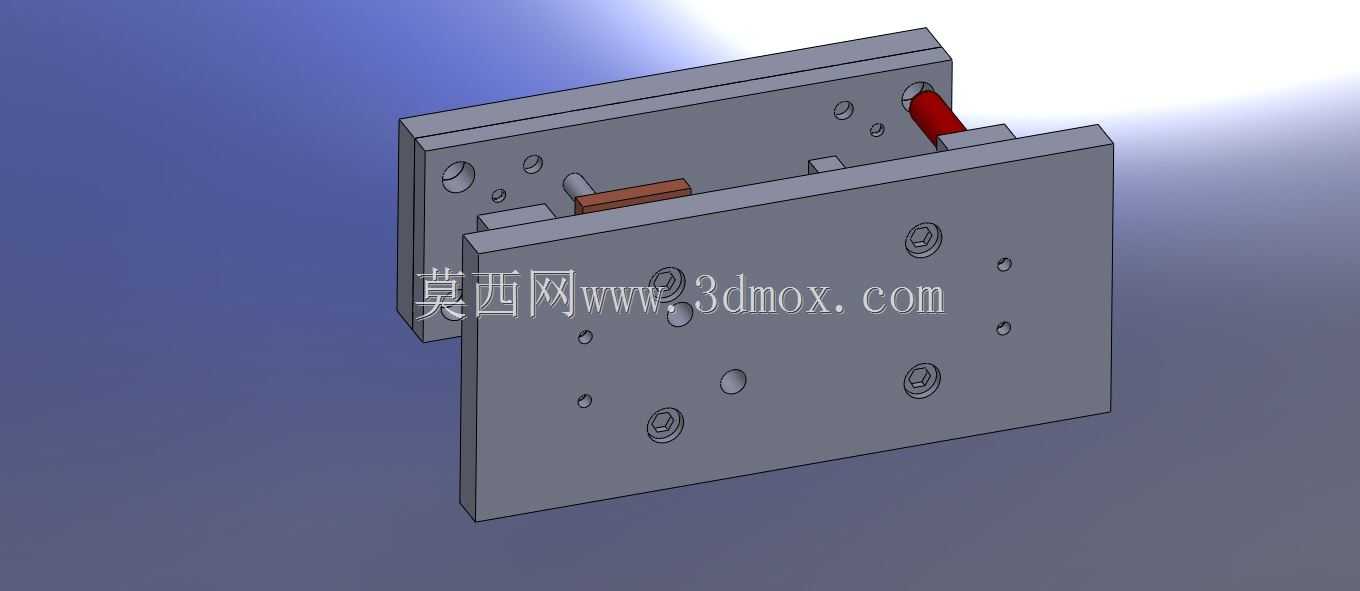

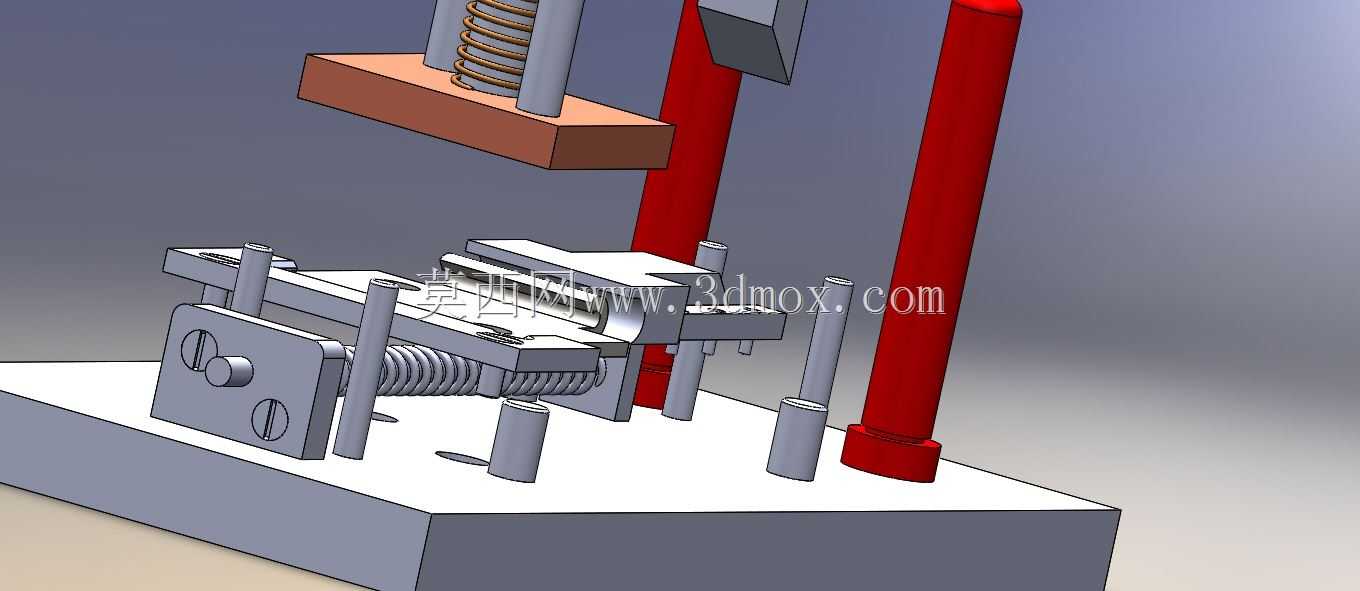

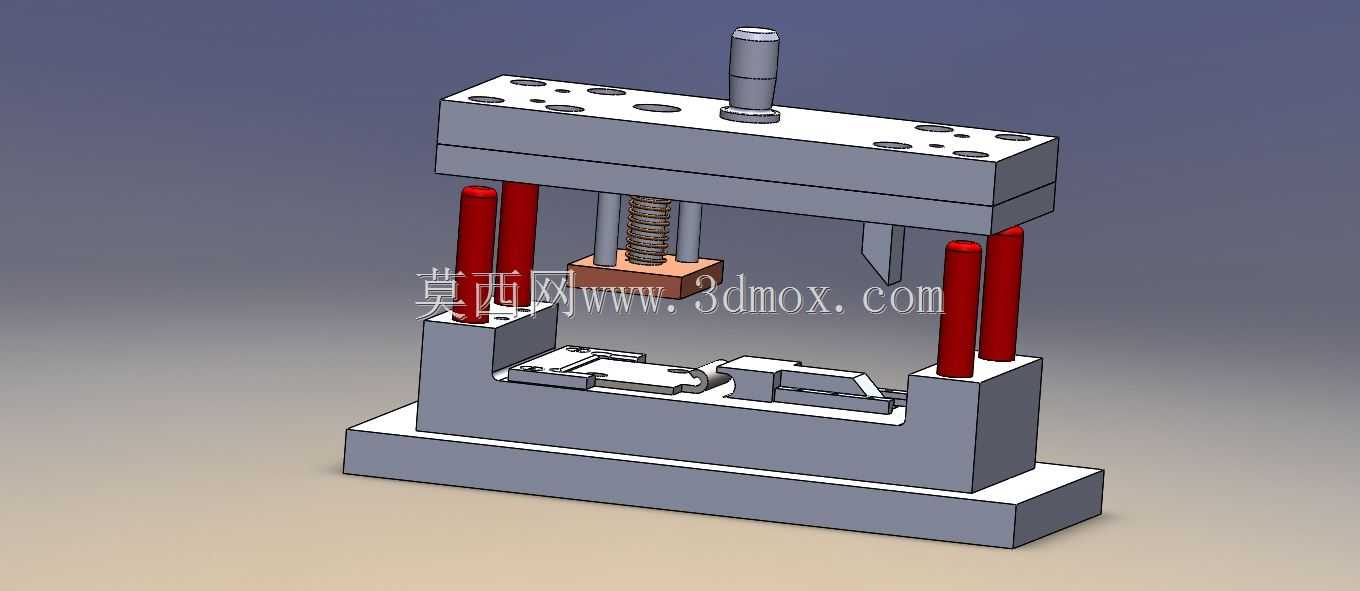

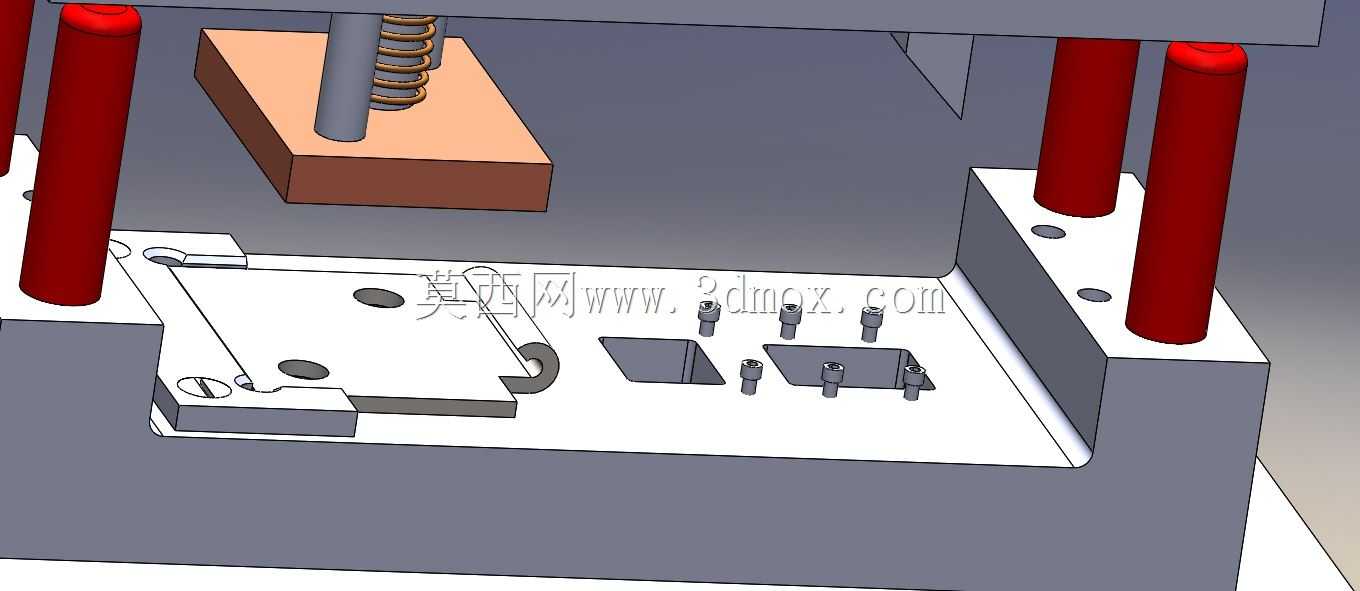

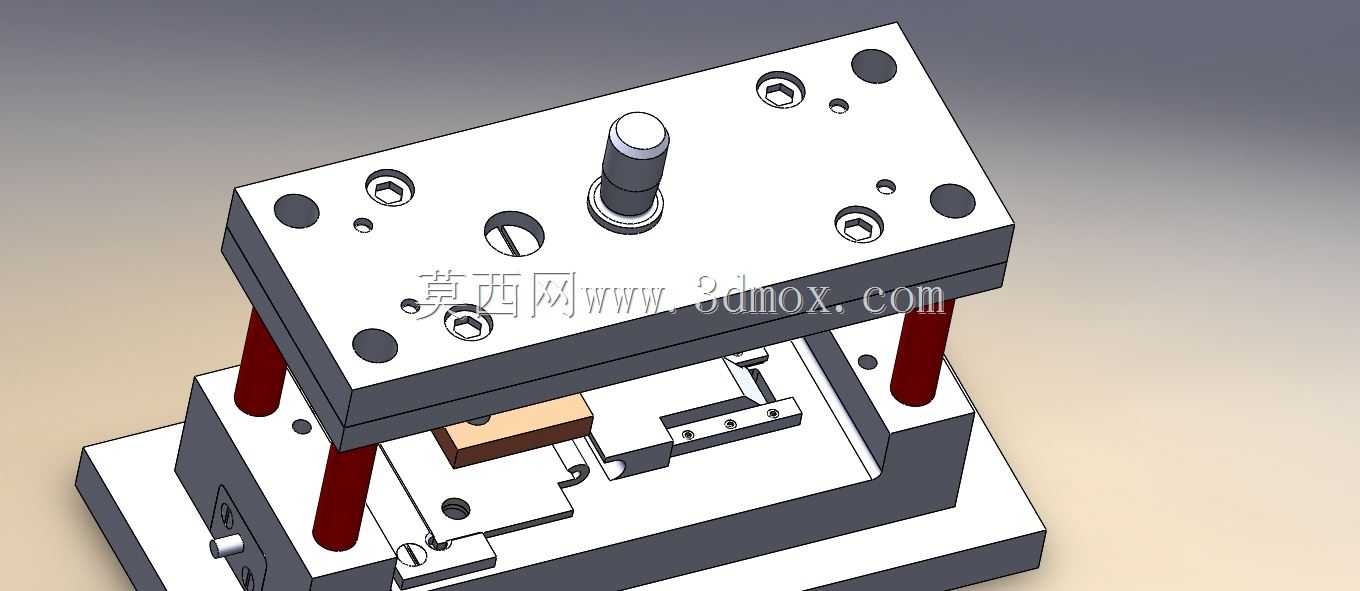

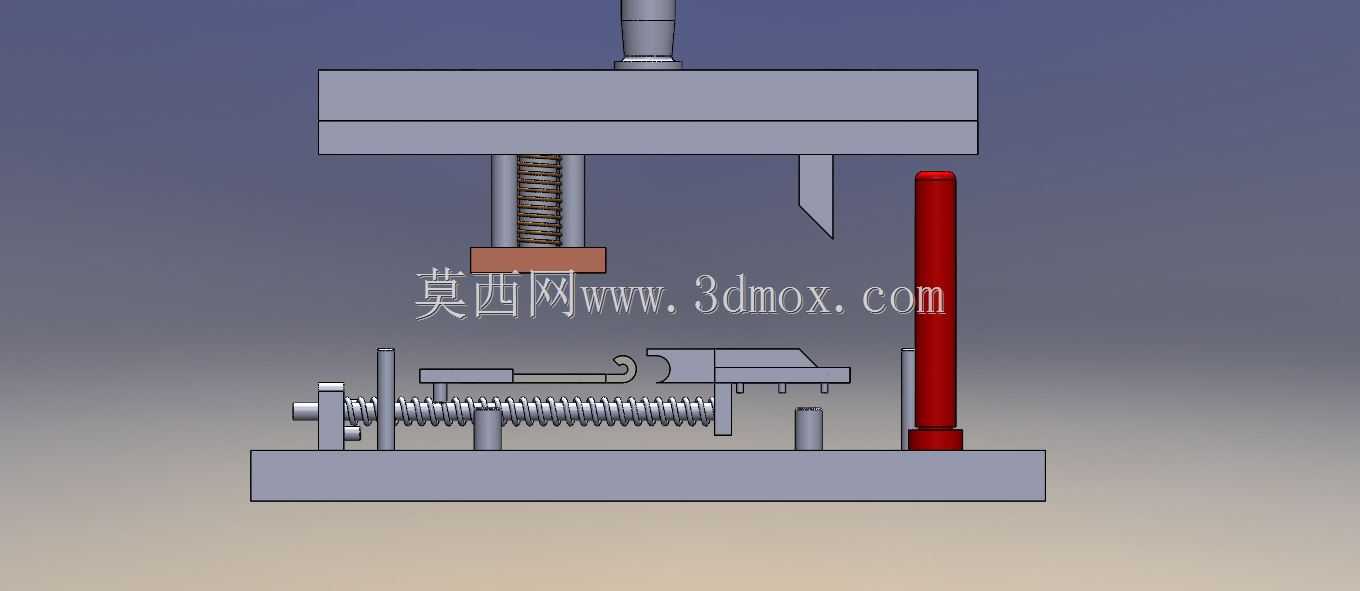

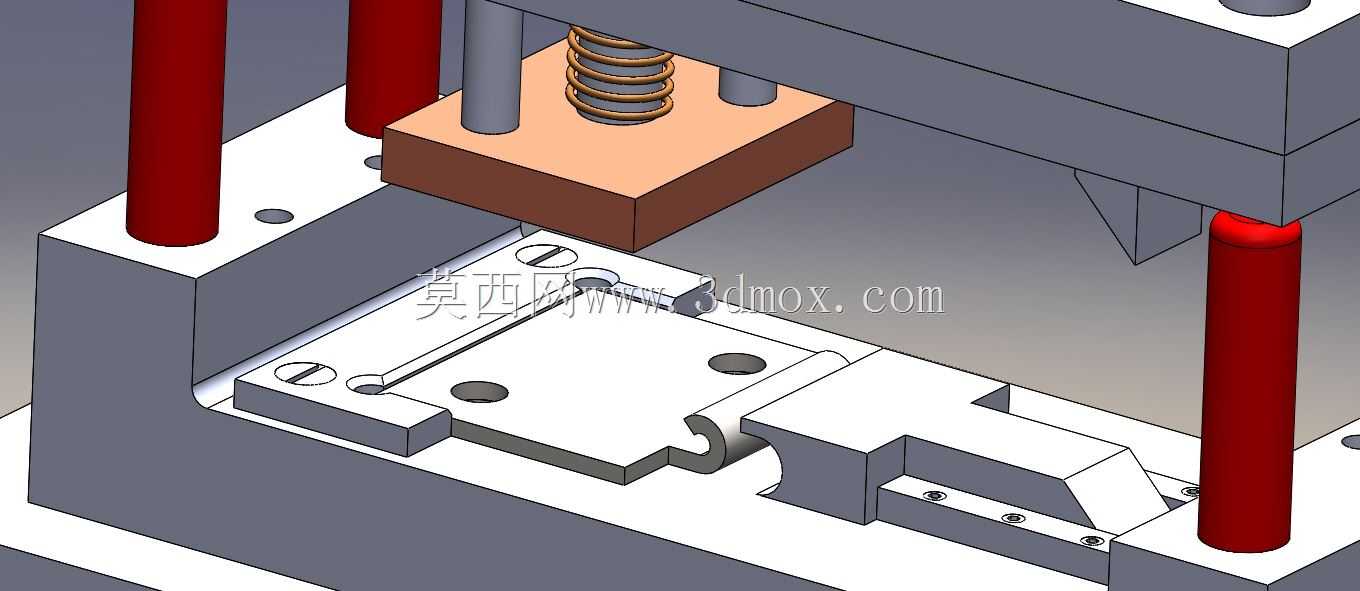

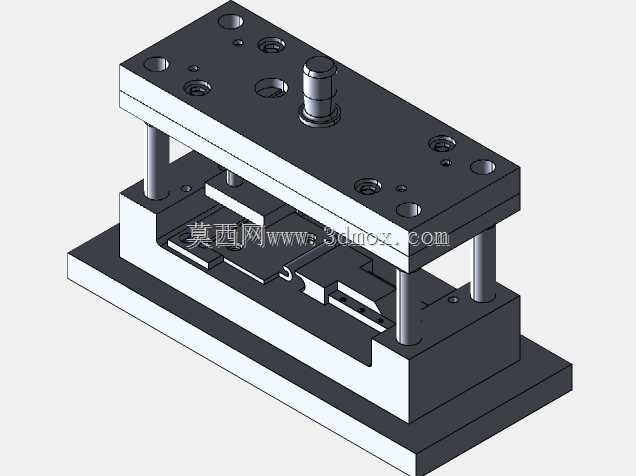

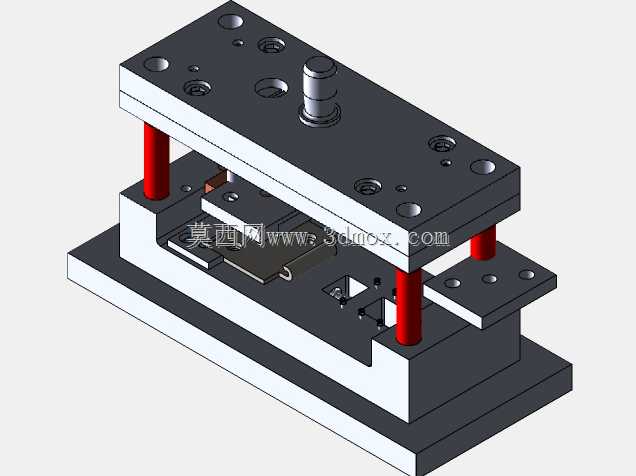

这套成型工装主要面向小尺寸五金冲压件的连续工序加工场景，常见于家电五金配件、小型汽车冲压连接件的小批量试制或量产线工位排布，可直接安装在普通开式压力机的滑块与工作台面之间，不需要额外改造设备的安装接口，适配多数常规吨位的小型冲压设备装夹边界。整套结构采用上下模分体式布局，上模部分随压力机滑块完成垂直往复动作，下模部分固定在设备工作台面，依靠导柱结构保证上下合模的对位精度，避免长期冲压过程中出现错位啃模的问题。工序排布上先完成冲模定位工序，依靠弹簧配合两个定位元件对送入的条料进行精准预定位，定位元件的伸出量可根据料厚做微调，适配0.5-3mm厚度的冷轧钢板、镀锌板等常用冲压板材，定位弹簧的预紧力经过匹配计算，既不会因为压力过小导致料带窜动，也不会因为压力过大造成料带表面压痕。完成定位后进入弯曲成型工序，弯曲工位采用单面带滑块的镶块结构，配合两个带弹簧的滑块导向机构完成侧向成型动作，合模过程中斜楔驱动滑块镶块横向进给，配合上模的折弯凸模完成工件的90度或指定角度折弯，开模时弹簧自动带动滑块复位，方便操作人员取件与送进下一段料带。整套结构的安装尺寸控制在小型压力机的常规装夹范围内，上下模座采用标准模架规格，不需要单独定制非标模座即可完成装配，所有易损的成型镶块都采用快拆式固定结构，更换镶块时不需要拆卸整套模具，仅需松开紧固螺丝即可完成替换，能大幅减少产线换模调试的停机时间。导向弹簧的选型匹配了成型过程的侧向力大小，避免长期往复动作出现弹簧疲劳失效，所有滑动配合面都预留了合理的公差间隙，既保证动作顺畅无卡滞，也不会因为间隙过大导致成型尺寸出现超差。在实际生产场景中，这套结构可以单独作为单工序模使用，也可以经过小幅调整后整合进级进模的工位序列中，适配不同的生产节拍需求，成型后的工件折弯角度公差可以控制在±0.5度以内，平面度满足常规五金件的装配要求，不需要额外增加整形工序即可直接流入下一装配环节。
