四柱式小型冲压成型工装结构

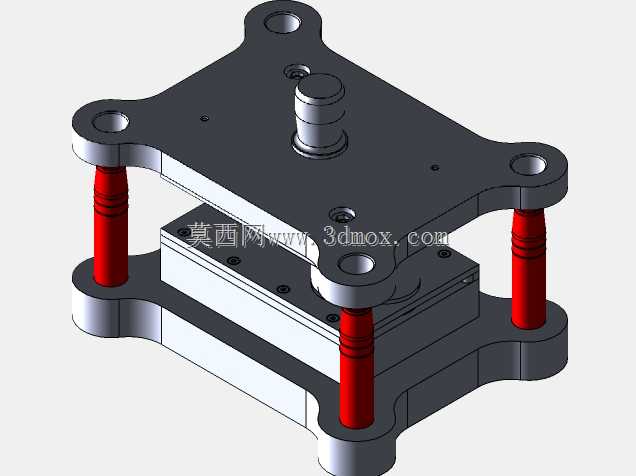

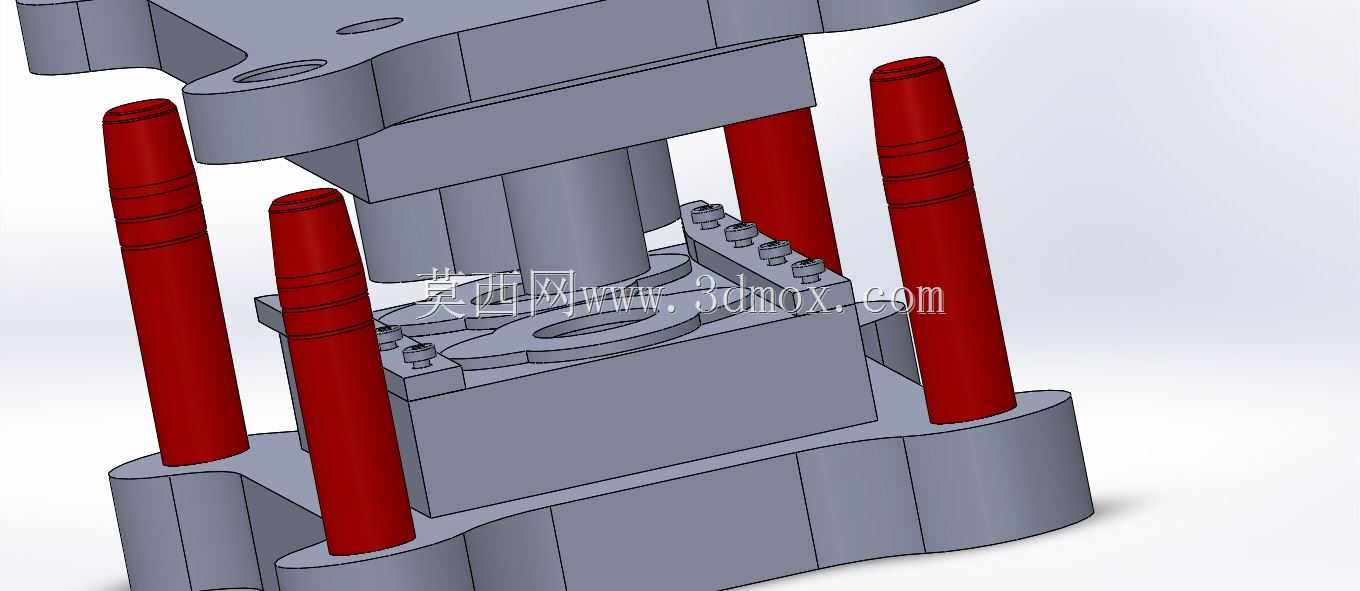

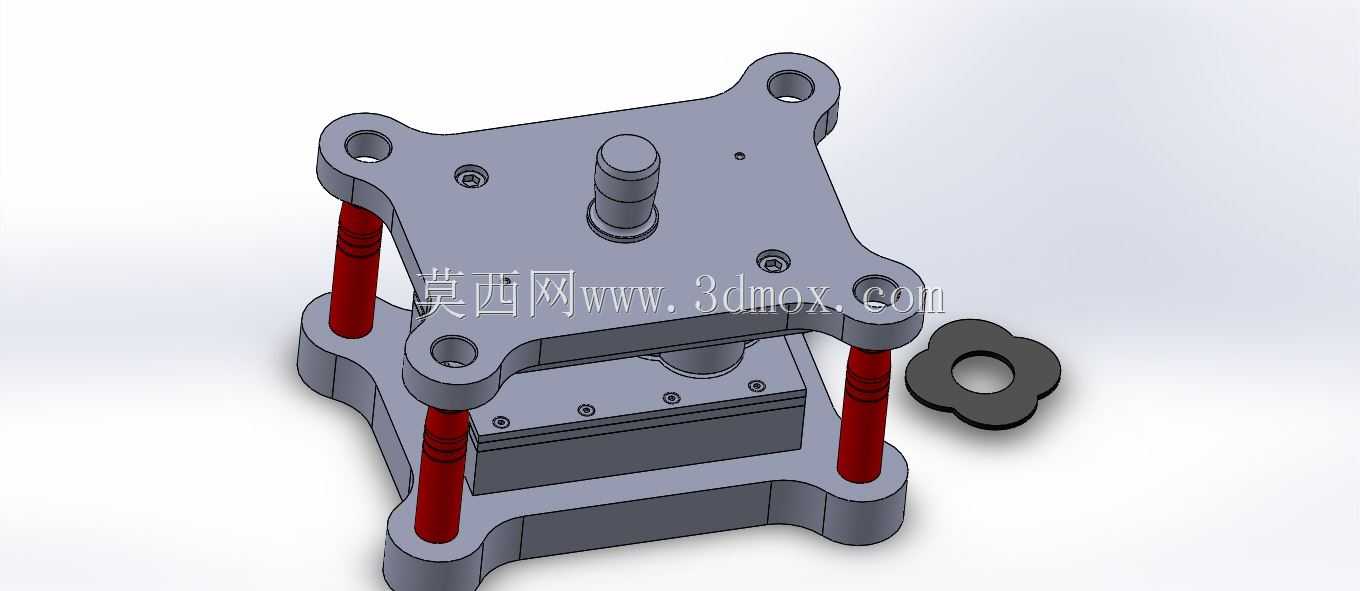

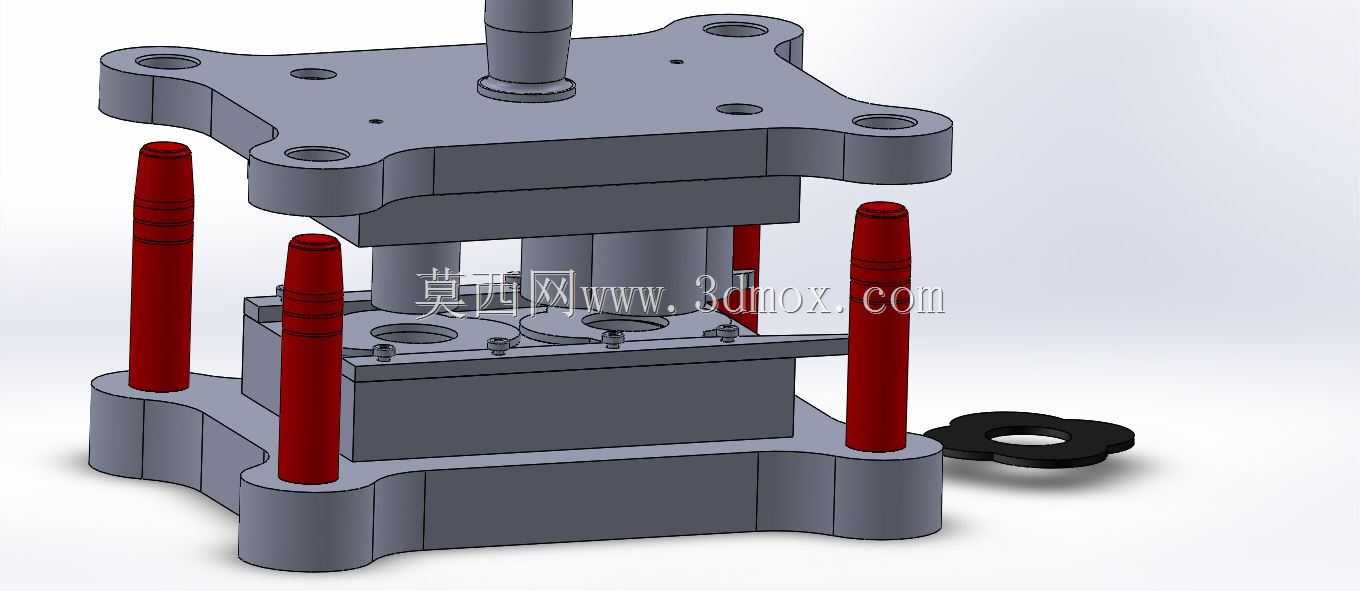

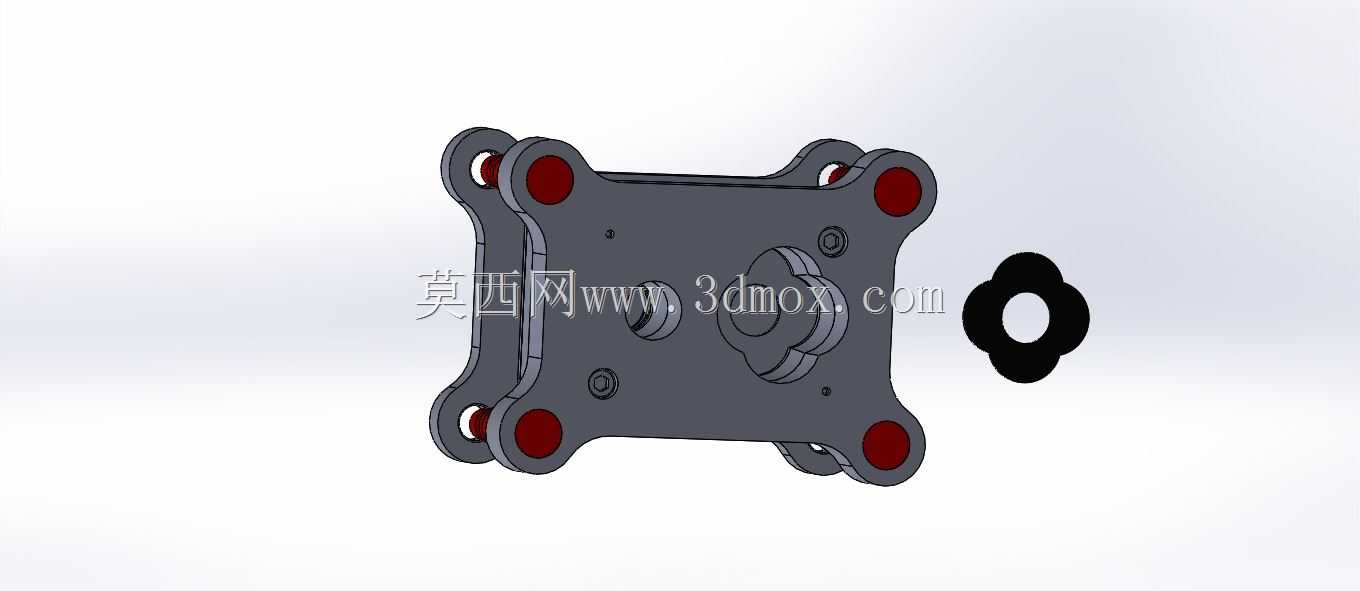

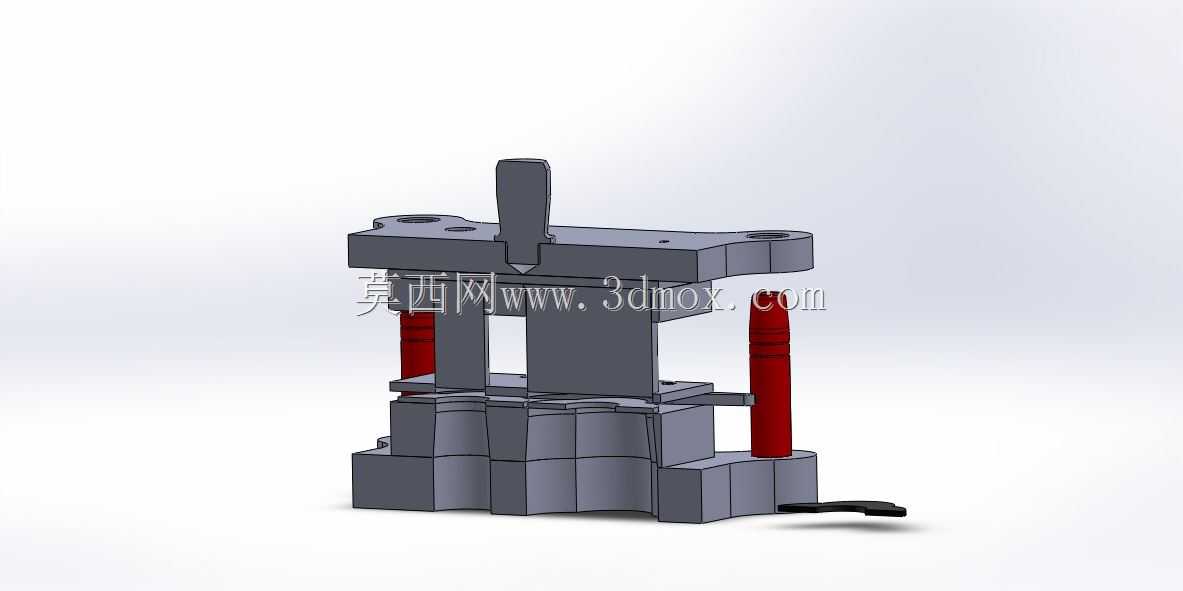

这套四柱导向的冲压工装，主要面向小尺寸薄五金件的冲切、成型工序，常见于电子接插件、小型五金垫片、异形弹片的批量加工场景，适配小吨位开式压力机的安装接口，可直接固定在压力机工作台面完成上下模对中。从结构设计来看，上下模座采用四角导柱搭配红色导套的导向形式，导柱贯穿上下模座全程，合模过程中导向精度不受滑块行程偏移影响，能保证冲裁间隙均匀，避免啃模、冲切面毛刺超差的问题，导套采用耐磨衬套结构，长期往复冲压下的磨损量可控，日常维护仅需定期加注润滑脂即可。上模座中心设置模柄接口，可直接与压力机滑块的模柄孔配合锁紧，无需额外加装夹板，安装对位效率更高，上模内部集成冲头固定座、卸料弹性元件，合模时卸料板先压紧料带，再完成冲切动作，能避免薄料冲切时的料带翘曲、工件变形问题。下模座对应位置设置凹模镶块安装槽，镶块采用快换式设计，更换不同冲裁形状的工件时，仅需拆卸凹模镶块与对应冲头，无需拆解整套模架，能大幅缩短换模调试时间。安装边界方面，模座四角的安装孔位间距适配常规小吨位压力机的T型槽间距，上下模座闭合高度覆盖常用小冲床的闭合行程调节范围，无需额外加装垫板即可完成安装。配套的异形冲切零件可直接通过该工装一次冲制成型，出料方向沿下模座正面滑落，可搭配接料槽完成工件自动收集，适配连续冲压的自动化产线对接需求。设计过程中对导柱的同轴度、模柄与下模型腔的同轴度做了公差约束，上下模座的平行度公差控制在0.02mm以内，能保证薄料冲切时的断面质量，冲切厚度覆盖0.1-1mm的冷轧钢带、铜带、铝带等常用五金冲压材料，针对小批量多品种的五金加工场景，这套模架可作为通用模座使用，仅更换内部工作零件即可适配不同工件的加工需求，减少模架重复投入的成本。
