导柱式薄板折弯成型工装结构

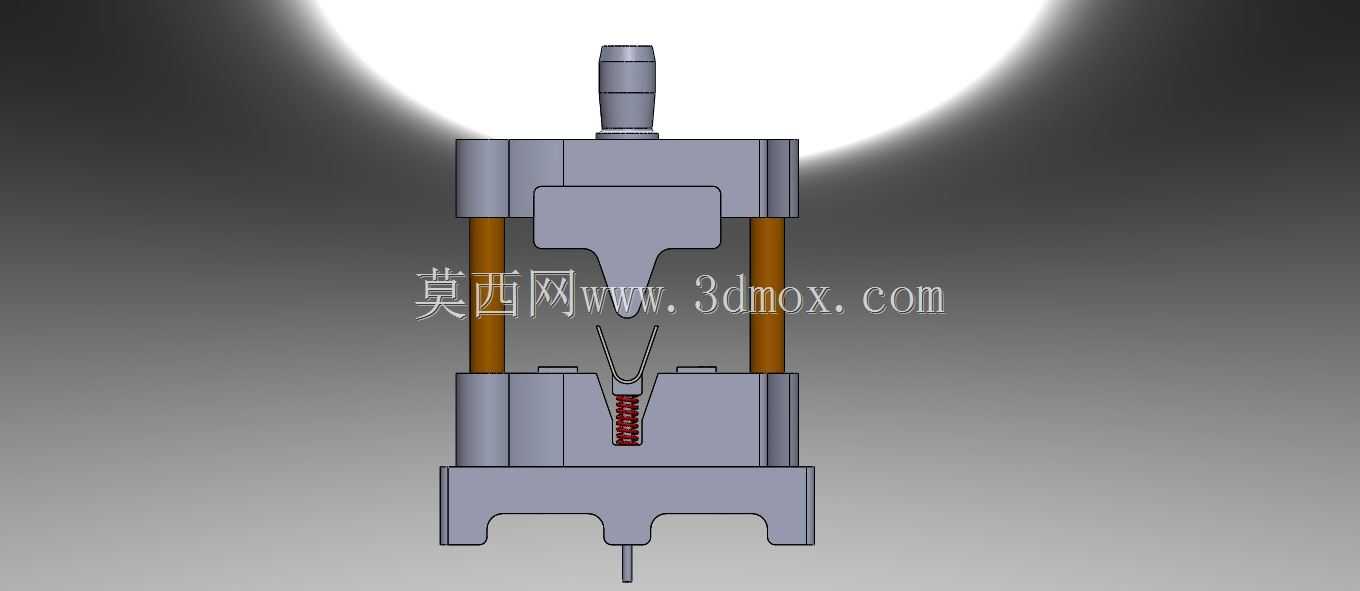

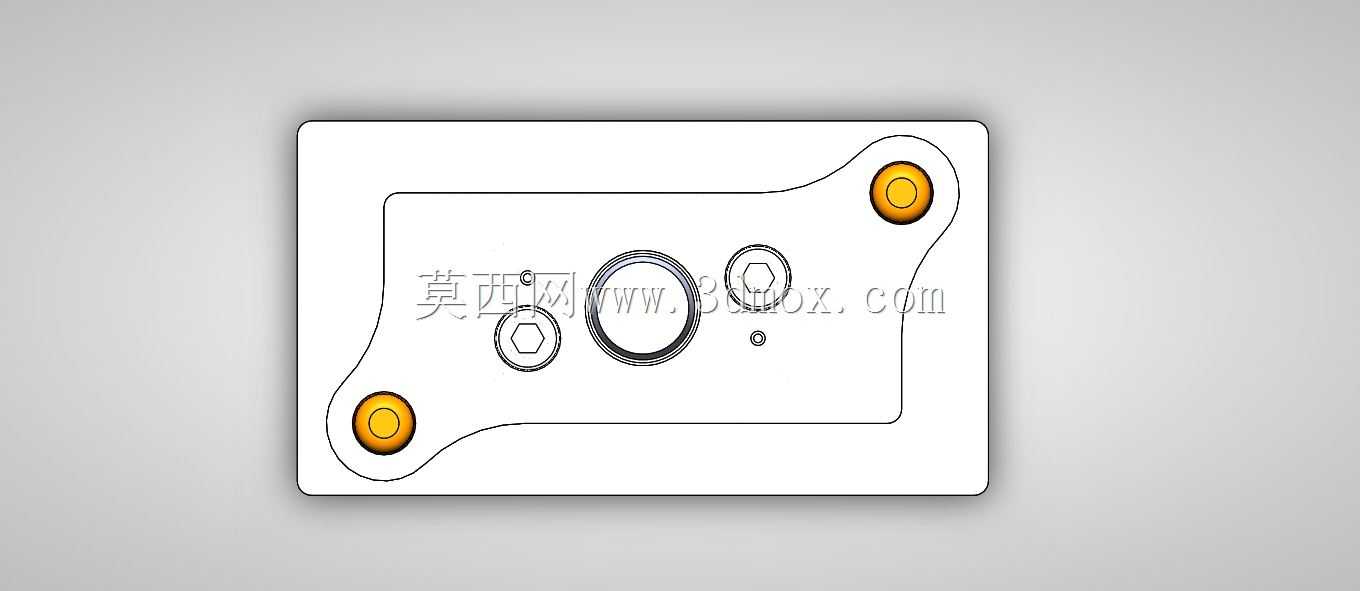

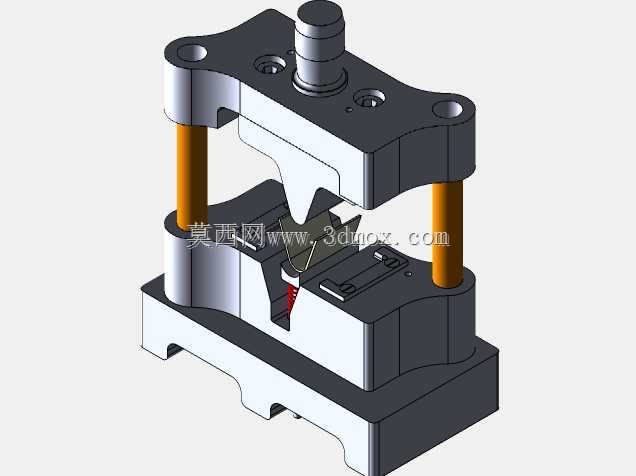

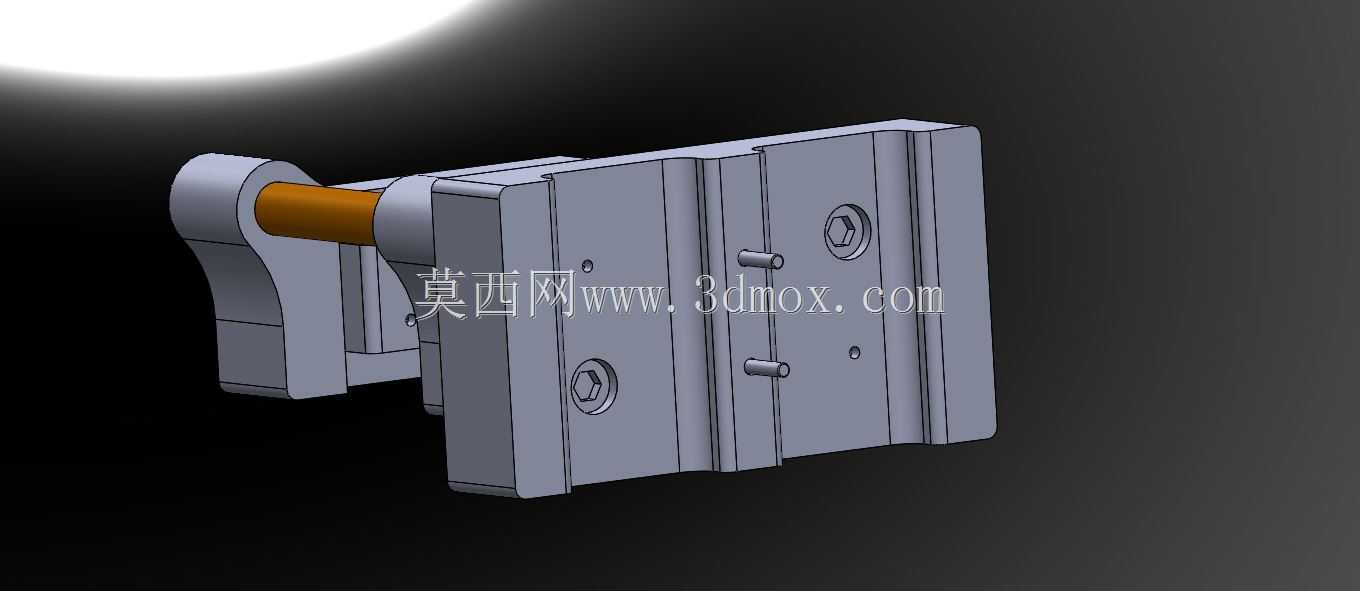

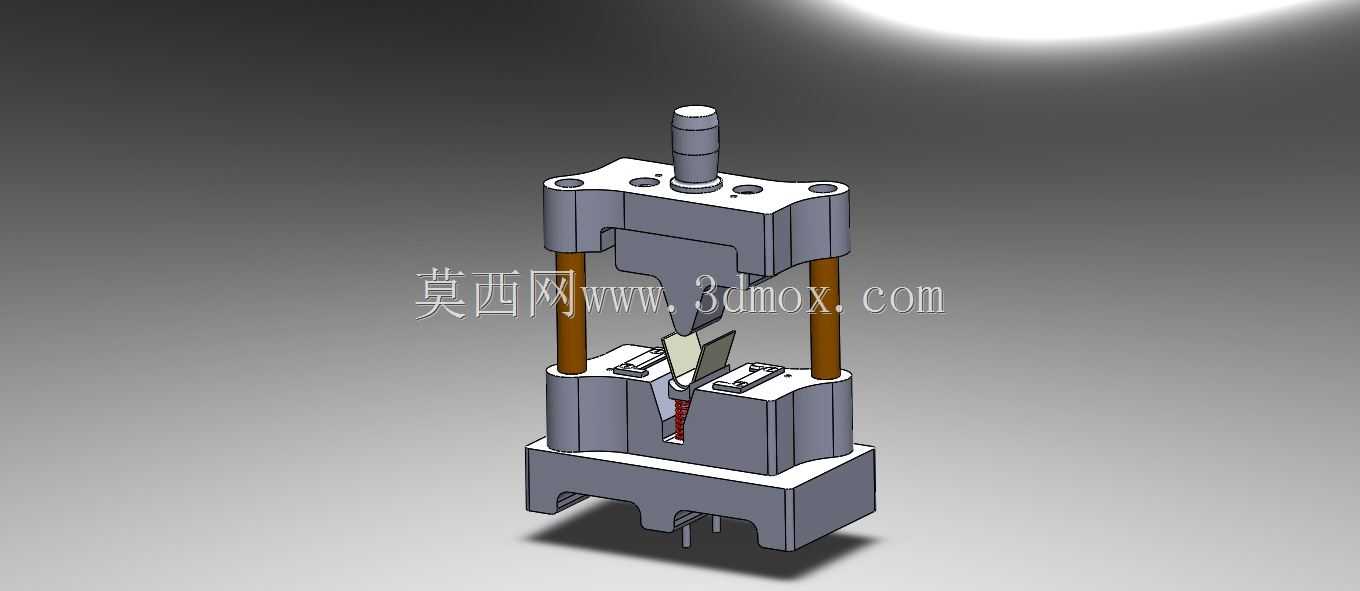

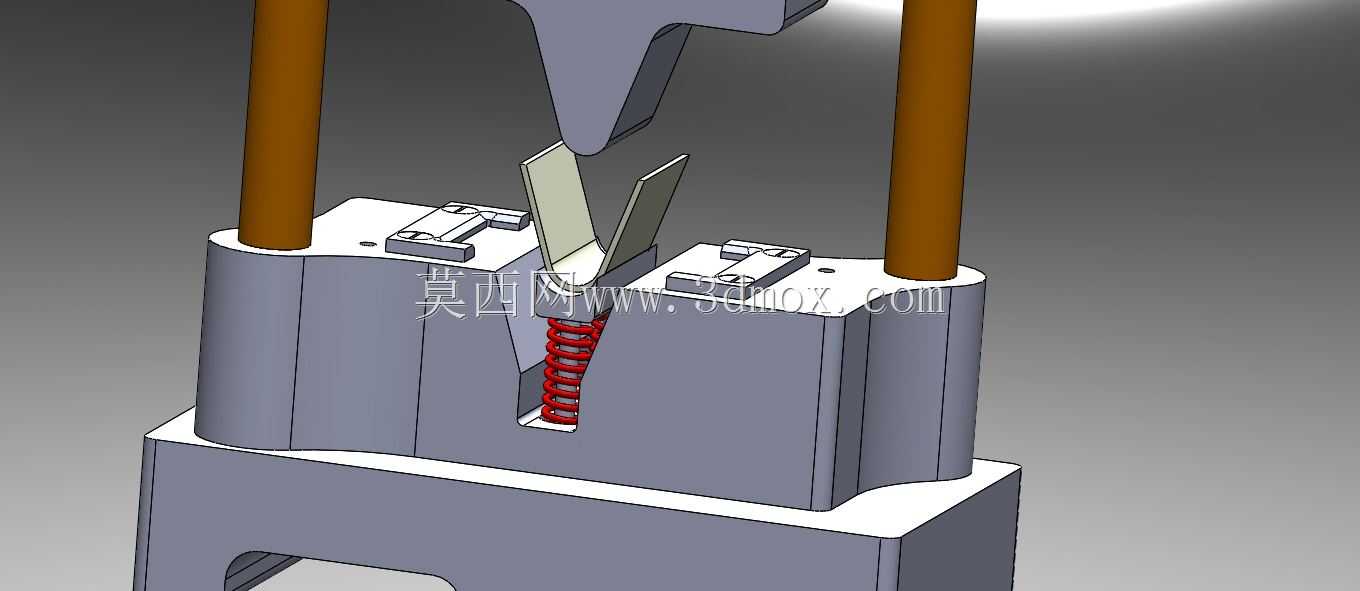

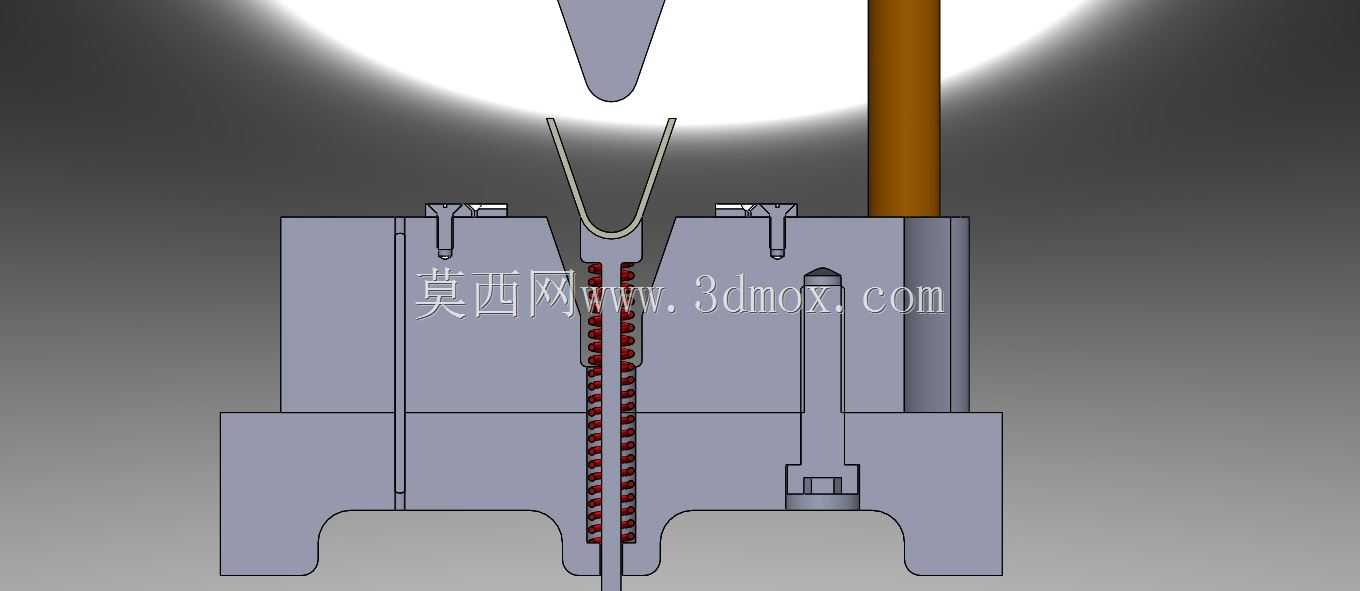

这套弯曲成型工装主要面向中小尺寸薄金属板件的折弯工序，常见于五金冲压车间的小批量钣金件生产、电子五金配件加工、小型结构件弯折成型场景，可适配普通开式压力机的安装接口，无需额外改造设备即可完成装夹使用。从结构设计逻辑来看，模架采用双导柱导向形式，上下模座通过两侧的淬硬导柱与导套配合，合模过程中可抵消偏载带来的错位风险，保证折弯凸模与凹模的对位精度，避免弯折处出现压痕偏移、角度超差的问题，这种导向结构在常规冷冲模架中通用性极强，易损件更换成本低，日常维护只需定期给导柱加注润滑脂即可。工装的出料结构内置弹性顶出组件，当压力机滑块上行开模时，顶出块在弹簧弹力作用下将卡在下模型腔里的成型工件顶起，无需操作人员手动抠取工件，既提升了工序操作效率，也能避免手动取件时被模口锐边划伤的安全隐患。凸模的工作端采用与工件折弯角度匹配的成型刃口，凹模对应位置开有避让槽，弯折过程中板料沿凸模刃口发生塑性变形，最终贴合模腔形成预设的弯折角度，针对不同厚度的板料，可通过调整压力机滑块的下行行程来控制折弯深度，保证成型角度的一致性。安装边界方面，上模柄采用标准圆柱形结构，可直接卡入压力机滑块的模柄孔内通过顶丝锁紧，下模座开有对称的U型安装槽，可通过T型螺栓与压力机工作台面固定，模架整体闭合高度适配常规吨位开式压力机的闭合区间，无需额外加装垫板即可完成装夹。设计过程中充分考虑了受力均衡性，凸模固定座与上模座之间采用销钉定位、螺栓锁紧的连接方式，承受折弯反力时不会出现松动移位，两侧导柱的安装位置对称分布在模架受力中心两侧，合模时导向受力均匀，不会出现导柱偏磨的情况。下模的成型块采用分体式设计，当折弯刃口出现磨损后，只需单独拆下成型块进行修磨或更换，无需更换整个下模座，大幅降低了工装的后期维护成本。在实际生产场景中，这类工装可完成90度及特定角度的薄板弯折作业，适配0.5-3mm厚度的冷轧钢板、铝板、铜板等常见钣金材料，成型后的工件弯折处R角均匀，无明显起皱、开裂缺陷，可满足一般五金结构件的成型精度要求，适合小批量多品种的钣金加工场景使用，换型时只需更换对应的凸模与凹模成型块，模架部分可通用，能有效缩短工装准备周期。
