赛尔CMP79集成驱动端泵体结构设计

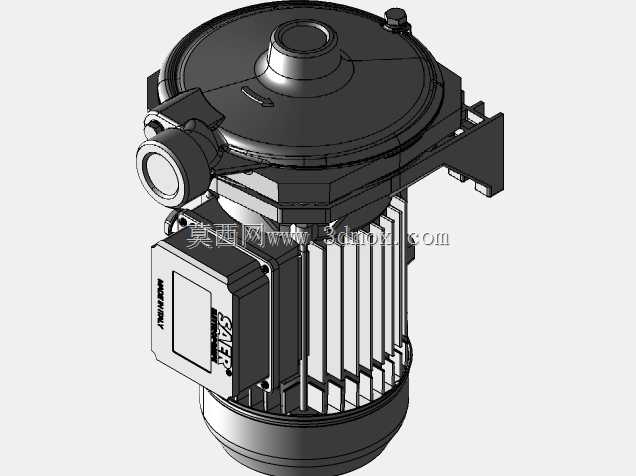

这款集成电机的泵体结构，在民用供水、小型工业循环系统、暖通配套管路里的适配性很强，日常做设备选型时经常会碰到同构型产品，建模时需要兼顾流体端与动力端的装配干涉问题。从结构布局来看，上部的涡壳腔是流体做功的核心区域，进水口采用侧置切向布局，能减少流体进入叶轮前的紊流损失，顶部的排气螺塞是调试阶段排净腔体积气的关键结构，避免启动时空转损坏密封件。下部的散热筋条沿着电机外壳轴向排布，筋条高度与间距经过匹配，在自然通风场景下就能带走电机连续运行产生的热量，不需要额外加装散热风扇，能缩小整机的轴向安装尺寸。侧面的接线盒做了凸起的密封边设计，配套密封圈后可以达到常规户外使用的防护等级，接线腔内部预留了端子排安装位，现场接线时不需要拆解电机主体，能减少现场安装的工作量。安装支架采用侧伸式支脚结构，支脚上的长圆孔设计可以适配不同安装基面的孔位偏差，不需要二次加工安装板就能完成固定，对于改造类项目来说能大幅缩减现场施工周期。建模过程中需要重点关注几个配合边界：涡壳与电机端盖的止口配合公差，直接影响叶轮与泵腔的同轴度，要是同轴度偏差过大，运行时会出现叶轮擦腔、振动超标的问题；机械密封的安装腔深度要严格匹配密封件的压缩量，压缩量过大会加速密封磨损，过小则会出现泄漏问题。进出口的连接法兰尺寸符合常规管路配套标准，不需要额外制作转接头就能和现场管路对接，电机轴与叶轮的连接采用键传动加锁紧螺母的结构，能承受正反转切换时的冲击载荷，不会出现叶轮松脱的故障。整机的重心落在安装支架的支撑范围内，卧式安装时不需要额外加装辅助支撑，运行时的振动幅值能控制在常规工业设备的允许范围内，在小型恒压供水机组、设备冷却循环系统、净水处理配套单元里都能直接套用这个构型做适配设计，建模时把各个配合面的参数做成可变量，后续调整功率参数时只需要修改对应尺寸就能快速衍生出不同规格的同系列产品。
