ASME标准立式多接口承压容器结构

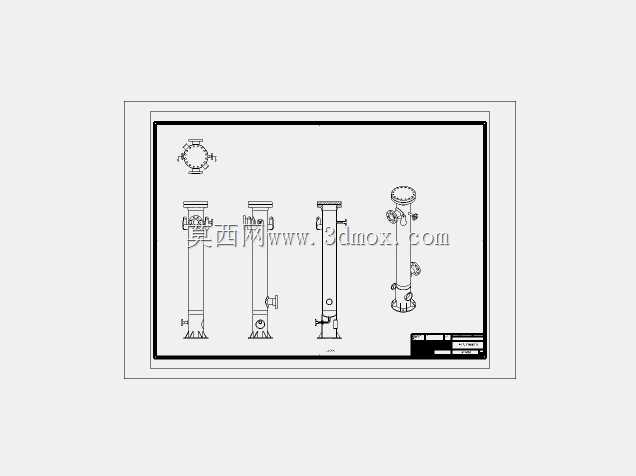

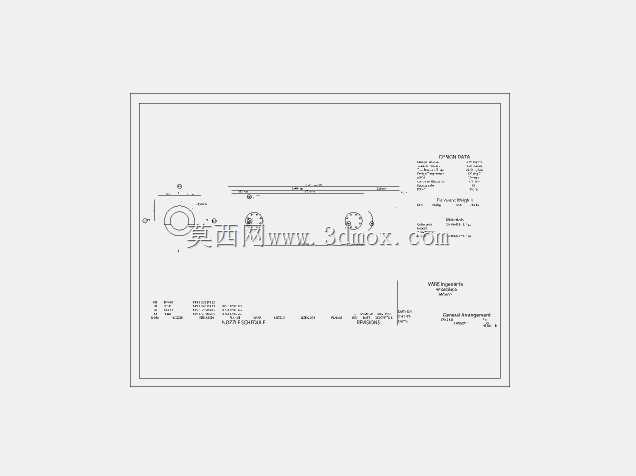

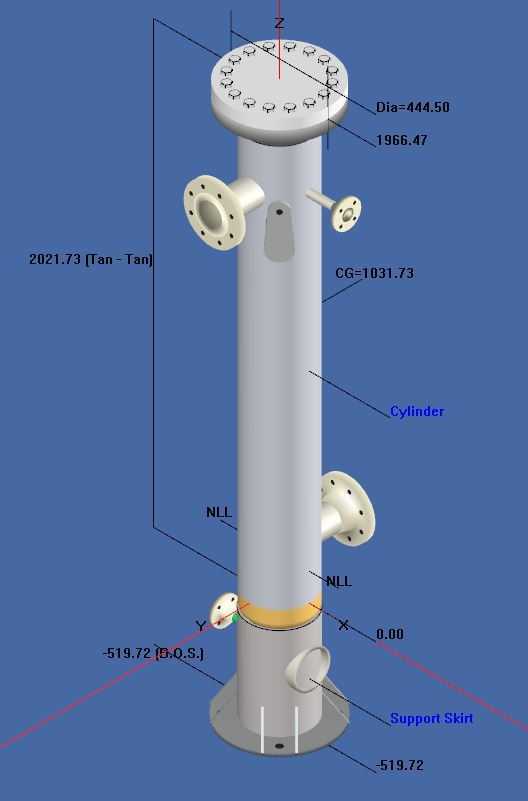

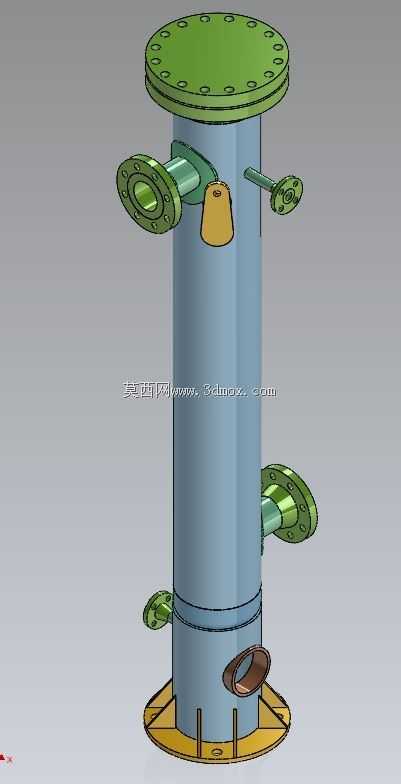

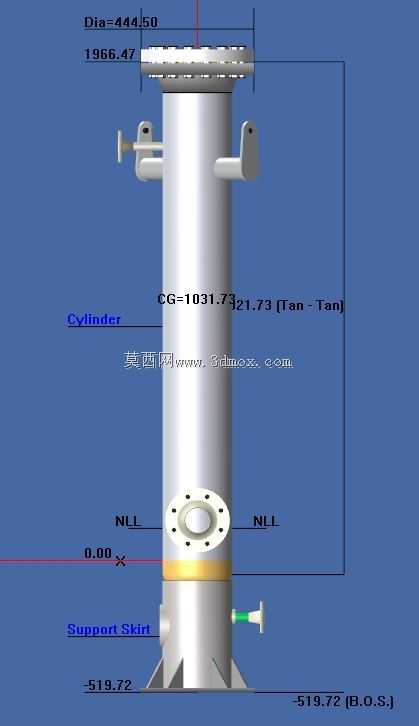

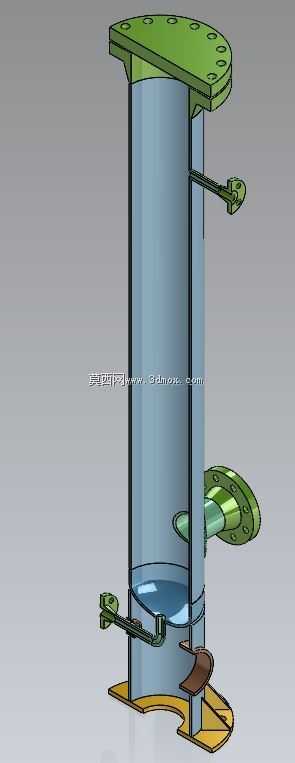

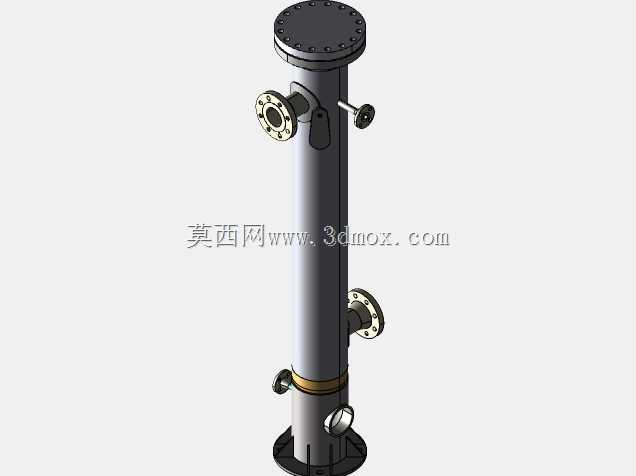

该承压结构按照ASME压力容器规范要求设计，主要应用于石油化工、精细化工、油气处理等领域的工艺介质缓冲、计量、分流工况，可在额定设计压力下完成多股工艺介质的汇入、导出与暂存，适配不同管径的工艺管线连接需求。筒体采用立式直筒结构，上下端分别设置连接结构，顶部为全周螺栓孔的圆形平法兰，用于和上盖或者上游工艺设备进行密封连接，底部为带筋支撑的裙式支座，安装时可直接通过支座地脚孔固定在设备基础或者钢构平台上，安装边界需预留筒体周边各接口的操作空间，尤其是侧装法兰的螺栓拆装空间，避免与周边管线、结构件产生干涉。筒体侧壁分布多个不同规格的侧向法兰接口，接口方位沿筒体周向错开布置，不同口径的接口分别对应介质进出、仪表安装、排污、放空等不同功能，其中小口径接口可适配压力变送器、液位计等检测仪表的安装，大口径侧法兰用于主工艺介质的进出，侧壁还设置了吊装用的吊耳结构，方便设备安装阶段的吊装转运，底部预留的排污接口可用于设备检修阶段的残液排放。设计过程中首先根据设计压力、温度参数确定筒体壁厚，再按照接口的工艺功能确定各侧法兰的公称通径与压力等级，接口方位排布时充分考虑管线排布的合理性，避免接口之间的管线出现交叉碰撞，同时兼顾操作人员操作阀门、读取仪表数据的便利性，支座部分的筋板布局经过受力校核，可承受满液状态下的设备总重量，同时满足地震载荷、风载荷下的稳定性要求。各法兰的密封面形式统一采用突面结构，适配常用的非金属垫片密封，可满足多数中低压工况的密封要求，筒体上的接口补强采用整体补强结构，减少应力集中风险，所有转角位置均设置合理的圆角过渡，避免焊接与承压过程中的应力集中问题。
