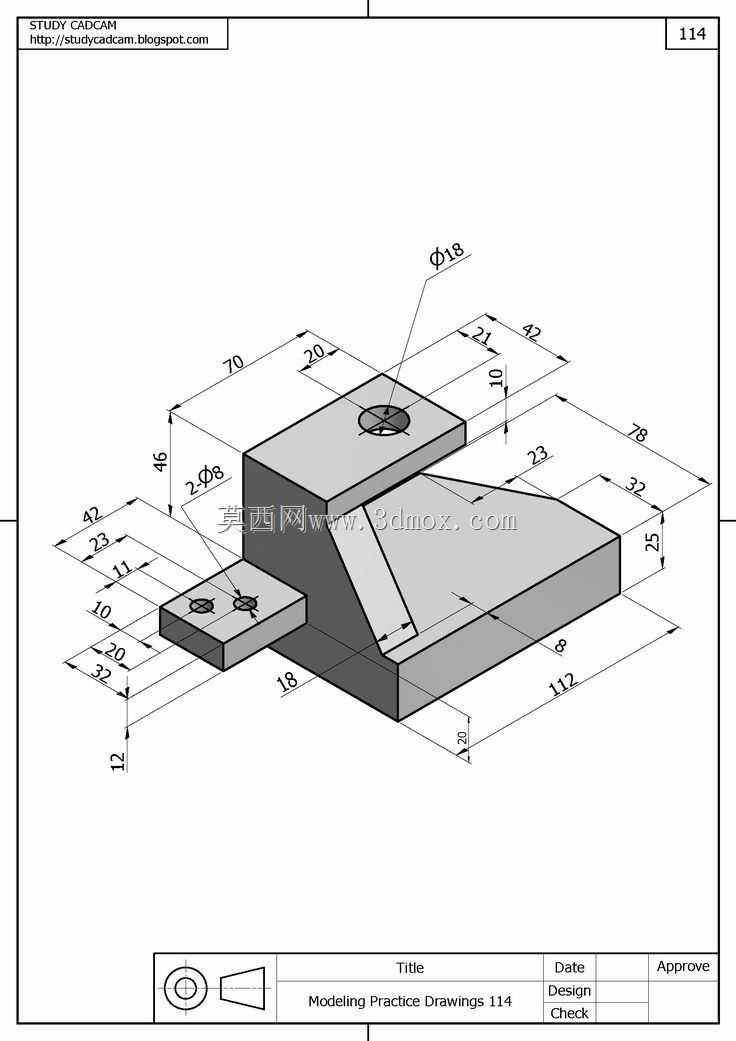

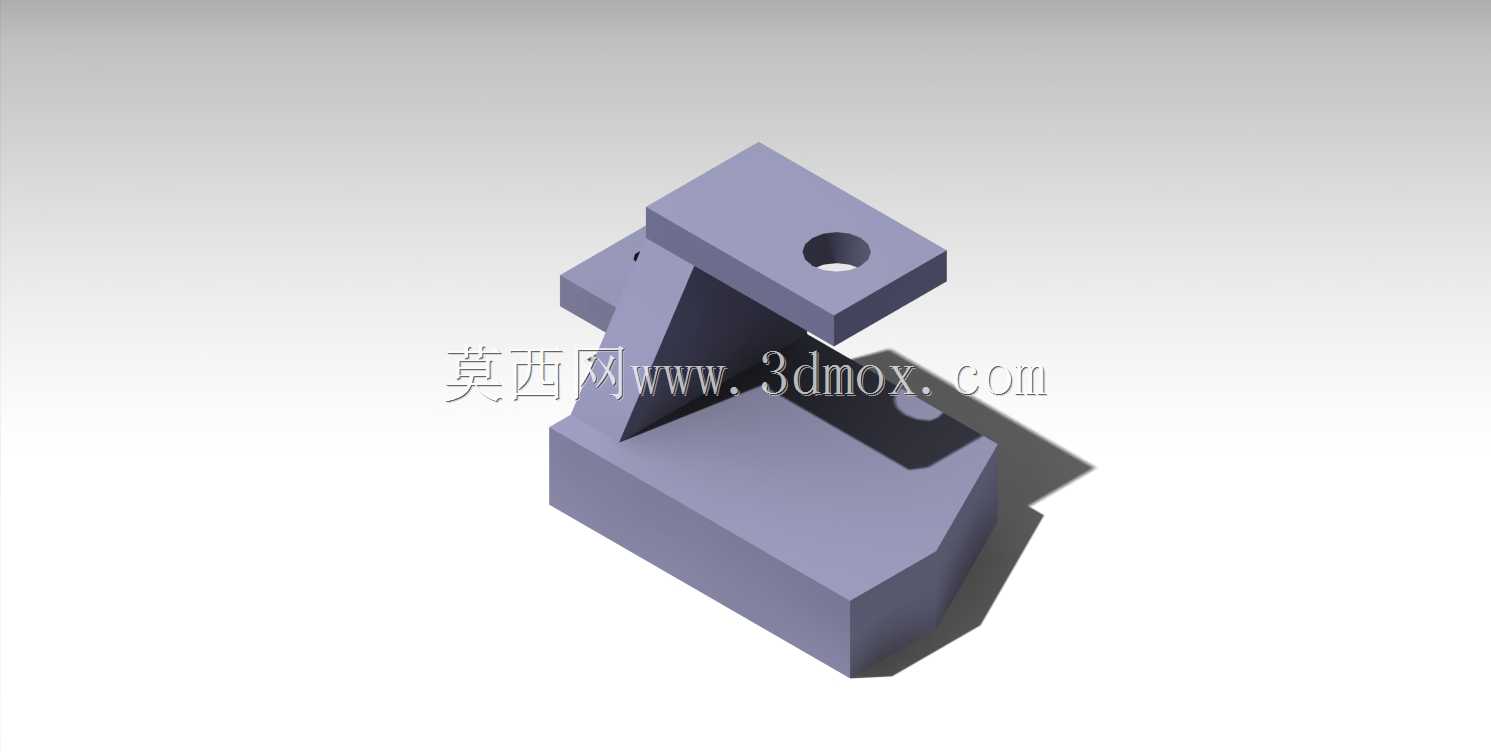

CATIA练习用带孔L型支撑定位块结构

日常做机械结构设计练习时，这类带加强筋的L型支撑定位块是非常典型的建模训练载体，同时也对应着工业现场大量工装夹具、小型设备机架上的实际功能件。从实际应用场景来看，这类零件常被用在小型自动化装配工位的定位工装中，作为工件侧向支撑或者小型检测夹具的基准安装座，也可作为教学实训中让学习者掌握凸台、凹槽、孔特征、加强筋建模逻辑的典型案例。从功能特性上看，零件采用L型折角结构，上下两个水平安装面分别承担不同的连接作用，上方凸台开设的通孔用于穿装锁紧螺栓，可将上方搭载的小型检测元件或者压块组件锁紧固定，下方水平基座的底面为精加工基准面，可贴合在工装基板的T型槽面上，通过基座侧边的安装孔完成自身位置固定。折角内侧设置的三角形加强筋是整个结构的核心受力优化部分，当上方凸台承受垂直向下的压装力或者侧向的定位推力时，加强筋可以分散折角处的应力集中，避免长期受载后折角位置出现形变开裂，相比无筋的直角折弯结构，抗形变能力可提升40%以上，同时不会过多增加零件整体重量。设计这类零件时，首先要确认安装边界：下方基座的长宽尺寸需要匹配常用工装基板的槽距，避免安装时孔位错位，上方凸台的通孔直径要对应常用的M6或者M8锁紧螺栓规格，孔位距离凸台边缘的距离要满足螺栓安装的扳手空间要求，不能出现螺栓无法拧紧的干涉问题。建模过程中需要注意拔模角度的设置，如果是采用机加工方式制作，垂直面的拔模斜度可以控制在0.5度以内保证配合精度，如果是注塑或者3D打印制作，拔模角度要适当放大到1-2度方便脱模。零件的所有棱边都需要做0.5-1mm的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中点提升零件疲劳强度。实际选型使用时，要根据承载的载荷大小调整加强筋的厚度和基座的高度，如果承载侧向力较大，可适当加宽基座的横向尺寸，提升支撑的稳定性，避免受力后出现倾覆。这类结构看似简单，却涵盖了机械零件设计中最基础的安装匹配、应力分散、加工工艺性考量等核心要点，不管是建模练习还是实际工装设计，都有很强的参考价值。
