离心式飞球波拉斯调节装置结构

项目分类:3D模型 发布时间:2021-10-07 ID:296533
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构
  • 离心式飞球波拉斯调节装置结构

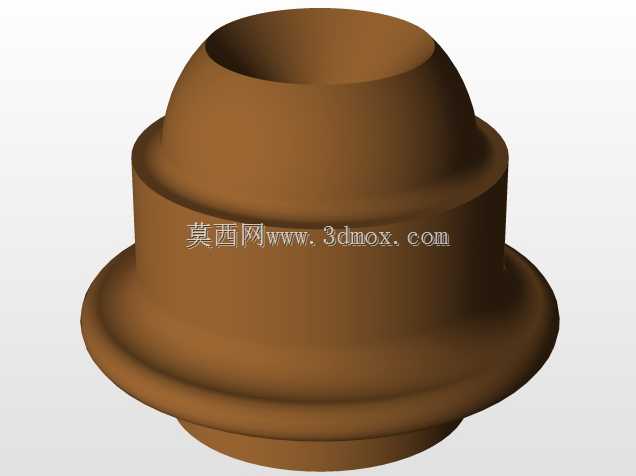

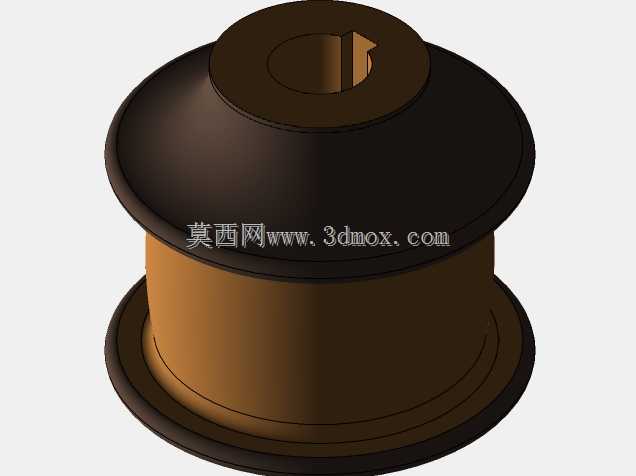

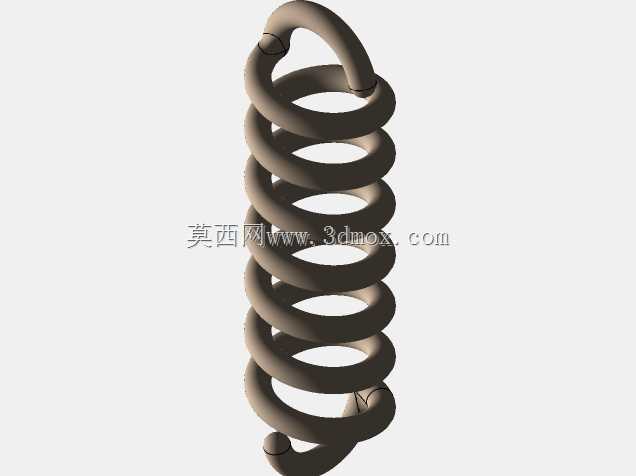

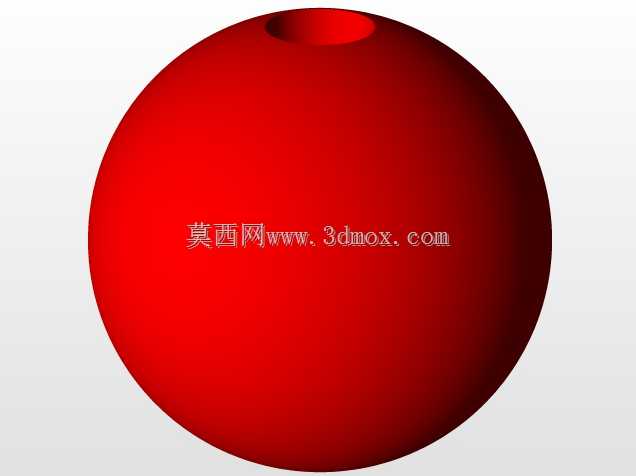

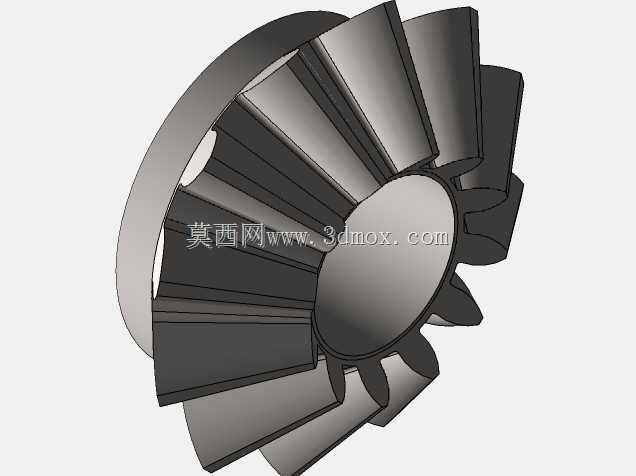

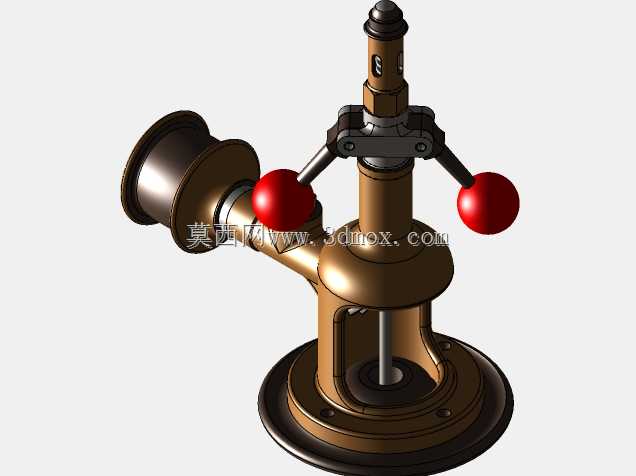

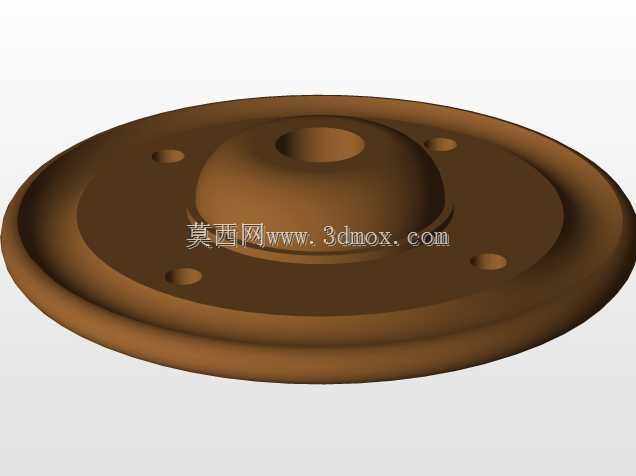

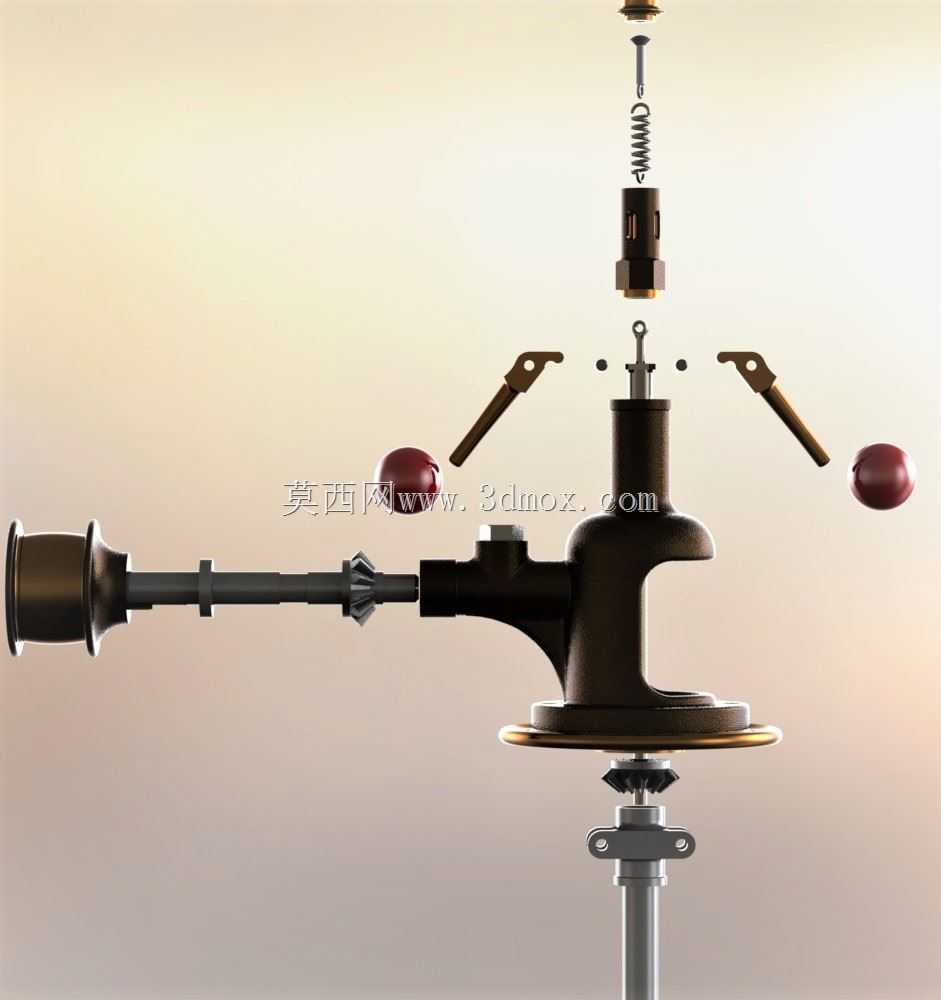

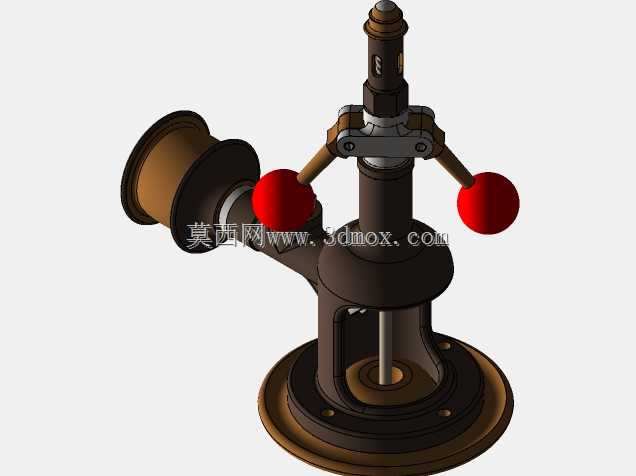

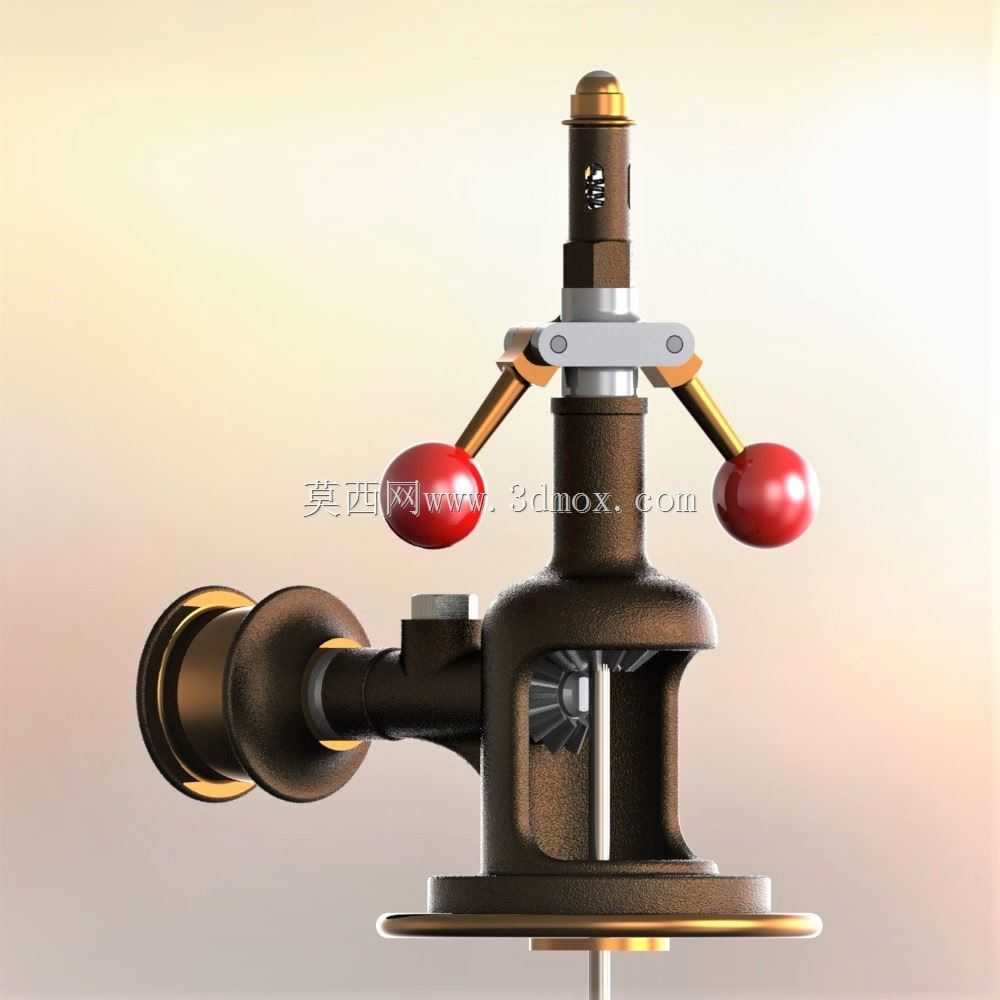

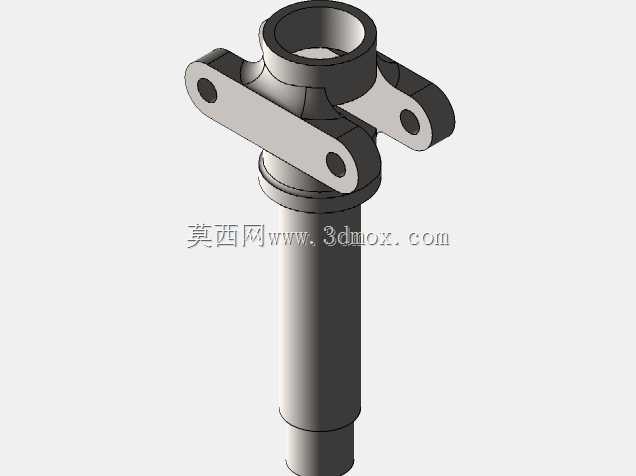

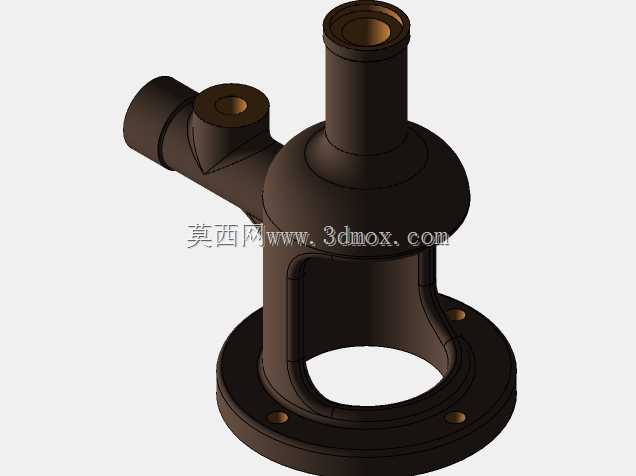

这款波拉斯调节装置核心依托离心飞球机构实现参数闭环调节,常配套在小型蒸汽管路、流体输送系统中,作为转速或压力联动的调节执行单元使用。从结构设计逻辑来看,顶部对称布置的两个带红色配重的飞球是核心感应部件,当设备主轴转速升高时,飞球在离心力作用下向外张开,通过铰接的摆臂带动中部的滑套产生轴向位移,位移量通过内部锥齿轮副传递到侧置的阀体通路,改变阀瓣的开启角度,进而调整管路内的流体通流面积,最终实现对驱动端转速的稳定控制,整套动作无需额外电控元件介入,纯机械结构即可完成反馈调节,可靠性极强。在实际工程应用场景中,这类调节装置多适配在小型固定式蒸汽机、水力输送机组的转速控制回路里,安装时需要保证主轴与驱动端的同轴度误差控制在0.1mm以内,避免飞球转动时产生偏磨导致调节精度下降。装置底部的法兰底座是主要安装定位面,预留的三个均布安装孔可适配常规DN40规格的管路连接法兰,侧出的阀体接口通径为DN25,可直接对接同规格的流体输送管路,整体安装边界的径向最大尺寸由飞球张开极限位置决定,设计选型时需要预留至少120mm的径向操作空间,避免飞球动作时与周边管线或机架产生干涉。从结构细节来看,飞球与摆臂的铰接位置采用了耐磨铜套作为转动副,长期往复摆动下的磨损量极小,可保证数千小时运行无明显调节精度衰减;中部的调节螺杆顶部设置了锁紧螺母,可根据实际工况需求预设初始转速阈值,调整完成后锁紧即可避免运行中参数偏移。阀体内部的流道做了圆弧过渡处理,可降低流体通过时的局部阻力损失,减少节流过程中的湍流振动。整套结构的受力路径经过优化,飞球产生的离心力通过杠杆放大后作用在阀瓣上,仅需较小的飞球配重即可获得足够的调节推力,整体结构紧凑,不需要额外的辅助支撑结构,可直接集成在管路系统中,大幅降低现场安装改造的工作量。在建模过程中需要重点关注铰接副的运动间隙配合,摆臂与滑套的连接位置需要预留0.2-0.3mm的轴向窜动间隙,避免热胀冷缩导致机构卡滞,锥齿轮副的啮合侧隙控制在0.1mm左右,既保证传动顺畅,又不会因为间隙过大导致调节滞后。
