带斜撑支座的U型槽连接构件造型

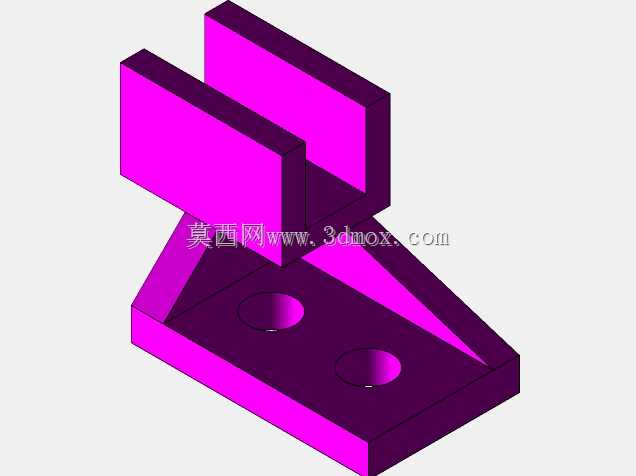

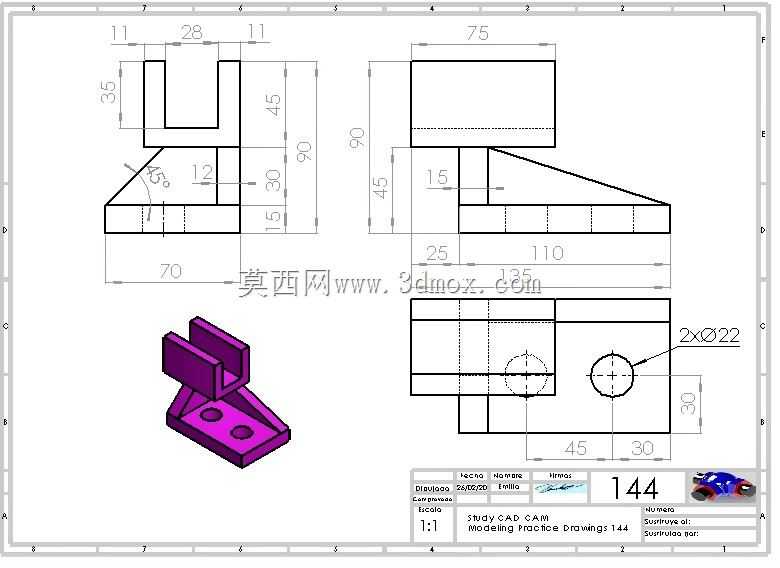

该构件属于小型机械连接支撑类零件，常见于轻型工装夹具、小型输送线侧边定位组件、教学实训台架的安装支座场景，主要承担上部卡装部件的承载、侧向力抵消以及下部与安装基面的固定连接功能。从结构功能拆分来看，上部的U型开口槽用于卡装方形杆件或者平板类装配件，槽宽与槽深的尺寸匹配常规10mm级别的方钢安装需求，槽侧的垂直面可作为装配定位基准，保证上部装配件的安装垂直度。下部的斜向支撑筋连接U型槽立壁与底部安装板，斜筋的30度倾角经过受力校核，可在承受上部偏载时将应力均匀分散到底板区域，避免立壁根部出现应力集中断裂的问题。底部安装板设置两个直径12mm的通孔，孔中心距为45mm，适配M10规格的内六角螺栓安装，安装板总长度125mm、宽度75mm，安装时可直接贴合在型钢或者设备平台的安装面上，无需额外加工沉台即可完成固定。设计过程中优先保证了基准面的平面度要求，U型槽的内侧两个垂直面与底面的垂直度公差控制在0.05mm以内，斜筋与立壁、底板的连接处均设置了R2的工艺圆角，既可以减少铣削加工时的应力集中，也能避免建模过程中出现尖锐边导致的工程图剖面错误。从尺寸边界来看，构件总高度为90mm，U型槽部分高度45mm，底板厚度15mm，斜筋在底板上的投影长度为75mm，整体外轮廓无超出安装板范围的突出结构，安装时不会与相邻部件产生干涉。两个安装孔的位置距离底板侧边分别为30mm和45mm，预留了足够的扳手操作空间，装配时可直接使用标准套筒完成螺栓锁紧。上部U型槽的两个侧壁厚度均为11mm，槽口宽度28mm，可适配厚度25mm以内的平板插入，槽底与斜筋的衔接处做了12mm的平直段过渡，避免槽底受力时出现崩裂。这类构件的建模过程重点训练三视图的投影对应关系，尤其是斜筋部分的相贯线绘制、安装孔的虚线投影表达，是机械制图入门阶段典型的截交线、相贯线练习载体，建模完成后可直接导入工程图模块生成标准三视图，用于检验识图与建模的对应准确性，也可作为3D打印实训的加工原型，验证结构的装配匹配度。
