倾斜式连接支座工程结构设计

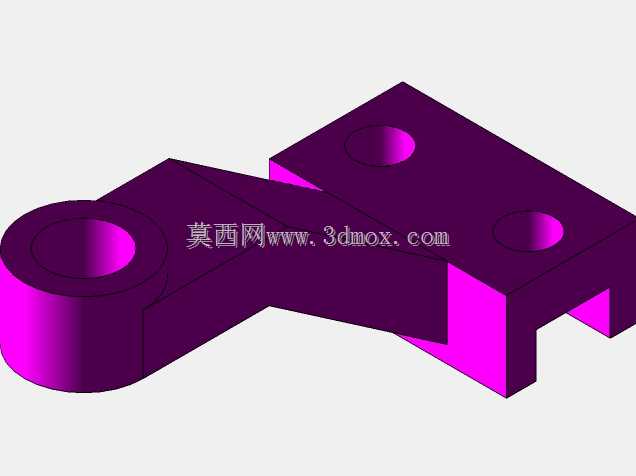

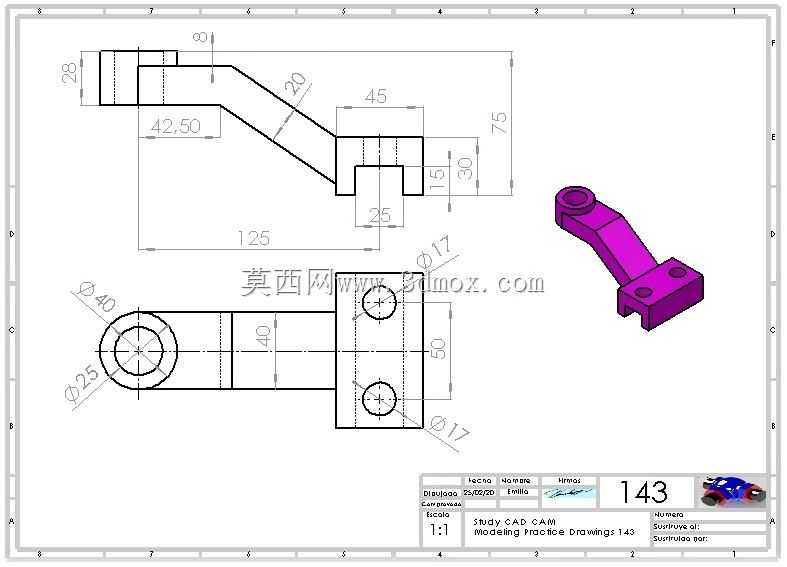

这类倾斜式连接支座多用于工装夹具、小型自动化输送线的侧向支撑工位，也可作为轻型检测设备的角度转接构件，核心作用是在两个存在空间夹角的安装面之间实现刚性连接，传递横向载荷与小幅扭矩，避免直连结构产生的应力集中问题。从结构设计逻辑来看，构件分为三个功能段：左端的圆形安装座、中段的倾斜连接臂、右端的双孔安装块。左端圆形安装座设置同轴的大小阶梯孔，外圆直径40mm，内孔直径25mm，厚度28mm，可适配直径25mm的定位销轴，通过端面40mm范围的贴合面实现周向定位，安装时销轴穿过内孔后，端面与配套基座贴合锁附，能承受径向的剪切载荷，适合作为铰接端使用。中段倾斜臂与水平方向呈固定夹角，臂身截面为矩形，斜向长度20mm，整体水平跨度125mm，垂直方向总高度75mm，臂身做了等截面设计，在保证抗弯强度的前提下尽可能缩减材料占用，斜臂与两端安装座的衔接位置做了圆角过渡，避免直角处的应力集中，在承受交变载荷时能减少疲劳断裂风险。右端的双孔安装块为矩形结构，总宽度50mm，厚度30mm，两个安装孔直径均为17mm，孔中心距35mm，安装块下方突出15mm的定位凸台，可嵌入配套安装板的定位槽内，实现安装时的快速对位，无需反复调整孔位对齐度，两个安装孔可穿入螺栓完成锁附，凸台结构能抵消螺栓连接时的滑移趋势，提升连接刚性。设计过程中需要重点控制几个安装边界尺寸：左端安装座端面到右端安装块定位面的水平距离为125mm，垂直方向落差为42.5mm，右端安装块的上平面到左端安装座中心的垂直高度为75mm，这些尺寸直接决定了构件安装后两个连接端的相对位置，一旦偏差超过0.1mm就会导致配套部件装配错位。另外斜臂的倾斜角度需要与两端安装面的夹角完全匹配，建模时需要先确定两端安装位的空间坐标，再通过桥接曲线生成臂身的引导线，保证臂身受力方向与载荷传递路径重合，避免出现附加弯矩。这类零件加工时通常采用45号钢铣削成型，表面做发黑防锈处理，若用于有轻量化需求的工位也可采用铝合金材质，降低整体构件重量，安装时需要先将右端定位凸台嵌入安装槽，预紧两个连接螺栓后再装入左端的定位销轴，最后按对角线顺序锁紧所有紧固件，保证安装面完全贴合，避免局部间隙导致的受力不均。
