双端铰接式传动连接臂结构造型

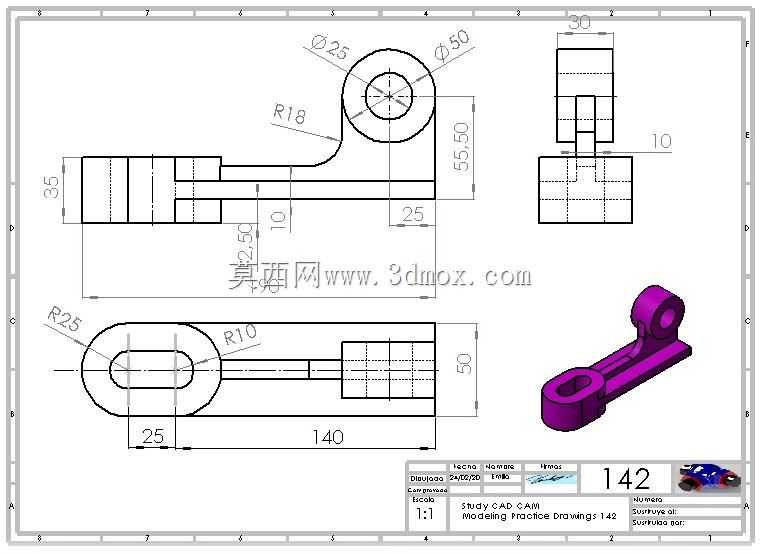

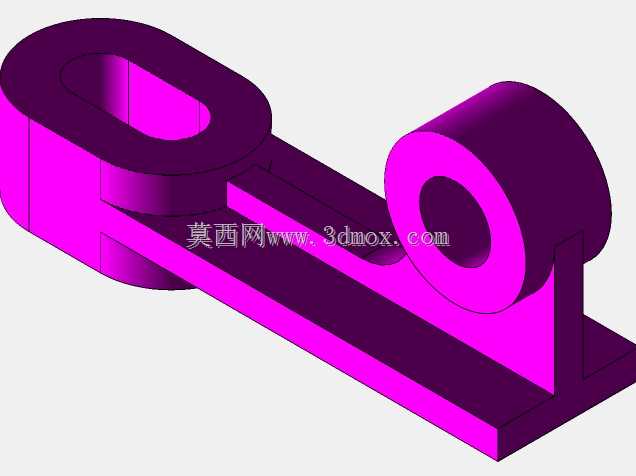

该零件属于机械传动系统中的铰接式连接构件，常见于轻工自动化设备、小型输送机构、工装夹具的动力传递链路中，主要承担两端部件的动力传导、相对角度位移补偿功能，可在存在小幅摆动角度差的两个运动部件间传递扭矩与拉压力，避免刚性连接带来的运动卡滞、应力集中断裂问题。从结构设计逻辑来看，零件整体采用长条形悬臂布局，一端为带通孔的圆筒铰接端，内孔直径25mm、外圆直径50mm，通过R18的圆弧过渡段与中间连接臂身平滑衔接，圆弧过渡的设计可有效降低臂身与铰接端连接处的应力集中系数，在承受交变载荷时减少疲劳断裂风险。另一端为腰型长孔铰接端，腰型孔两端采用R10圆弧过渡，总长度方向尺寸140mm，腰型孔段宽度50mm，腰型孔的设计可提供一定范围的安装位置调节余量，补偿装配过程中的孔位误差，同时可适配小范围的相对滑动位移需求。中间臂身采用等截面矩形结构，厚度方向尺寸35mm，臂身与两端铰接座的连接处设置25mm宽度的加强凸台，提升连接处的结构刚性，避免受力时臂身出现弯折变形。零件总高度方向尺寸55.50mm，上端铰接座的安装凸台宽度30mm，凸台突出高度10mm，该凸台用于安装轴向定位挡圈或者铰接轴的限位衬套，保证铰接配合时的轴向定位精度，防止工作过程中出现轴向窜动。建模过程中需重点关注各过渡圆弧的相切约束，腰型孔的对称度公差，以及两端铰接孔的轴线平行度要求，实际生产中该零件多采用45号钢调质处理后铣削成型，铰接孔内需做表面淬火处理提升耐磨性能，装配时铰接孔内通常配套铜套或者滚动轴承，降低铰接转动时的摩擦阻力，延长构件使用寿命。在实际设备布局中，该零件的安装边界需预留至少150mm的长度方向空间、60mm的高度方向空间，同时需预留铰接端的摆动角度余量，避免运动过程中与周边构件发生干涉。
