双孔铰接连接支座结构设计方案

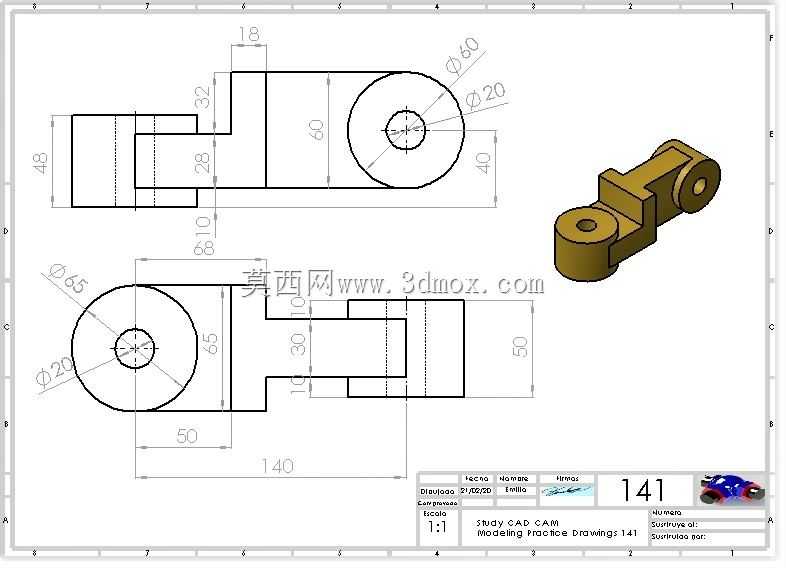

　　该双孔铰接支座属于机械传动系统中常用的连接支撑类构件，常见于轻工输送设备、小型工装夹具、自动化执行机构的铰接点位，主要承担相邻运动部件之间的载荷传递、转动自由度约束功能，可在往复摆动的运动工况下保持稳定的连接强度，避免铰接点位出现松脱、偏载磨损等问题。从结构设计逻辑来看，该构件采用阶梯式块状本体搭配两端同轴铰接孔的布局，一端铰接孔直径为20mm、外圆直径60mm，另一端铰接孔直径同样为20mm、外圆直径65mm，两孔中心距为140mm，本体总长度方向的安装边界可通过尺寸链校核：从左端孔中心到本体最左侧端面距离为50mm，右端孔中心到本体最右侧端面距离为50mm，本体总宽度方向最大尺寸为65mm，

　　厚度方向的安装尺寸可通过视图中的48mm、32mm、28mm等分层尺寸确认，各阶梯面的公差预留可满足装配时的定位需求，避免出现安装干涉。设计过程中优先考虑了铰接点位的受力特性，两端铰接孔的壁厚均做了加厚处理，孔位周边未设置多余减重槽，保证孔位在承受径向载荷时不会出现应力集中导致的开裂问题；本体中间的连接段采用阶梯过渡结构，过渡处设置了合理的圆角，可有效分散运动过程中产生的弯曲应力，避免长期交变载荷下出现疲劳断裂。实际应用场景中，该类支座可配合销轴、铜套使用，一端连接固定机架端的安装座，另一端连接摆动执行臂，可实现0-60度范围内的往复摆动动作，广泛适配小型自动化生产线的挡料机构、轻工设备的开合联动结构、工装夹具的压紧摆臂等点位。

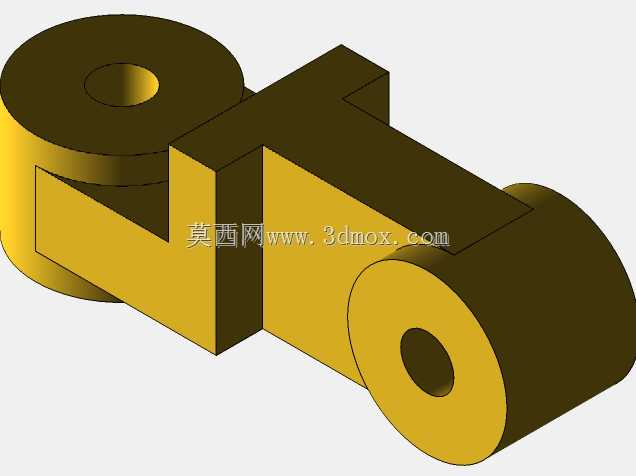

　　建模过程中严格遵循二维工程图的尺寸标注逻辑，所有形位公差均按照铰接件的通用精度要求设置，孔位的同轴度、端面的垂直度均满足常规机械装配的精度要求，无需额外二次加工即可直接用于装配验证；外形结构未设置复杂曲面，加工时可直接采用方料铣削成型，加工工序简单，量产时的制造成本可控，同时各安装面的平面度预留了0.05mm的平面公差，可保证装配后铰接动作的顺畅性，不会出现卡滞、偏磨等问题。
