手动台式冲孔压力机结构设计

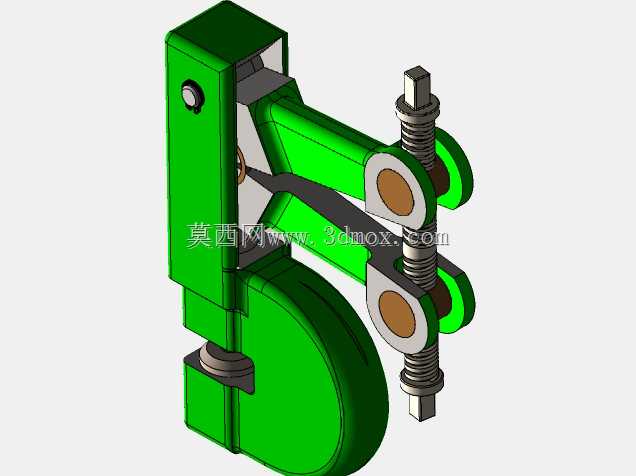

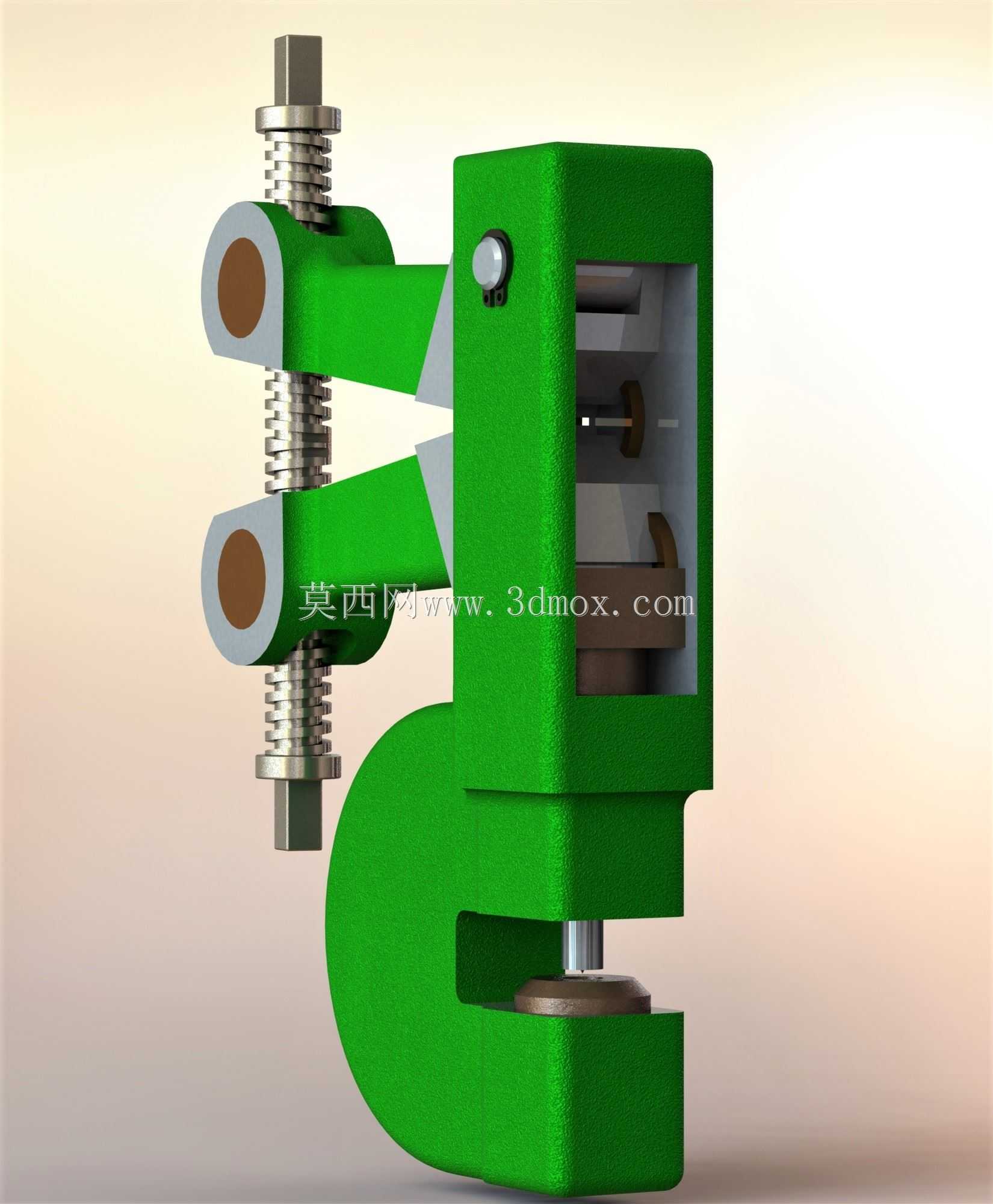

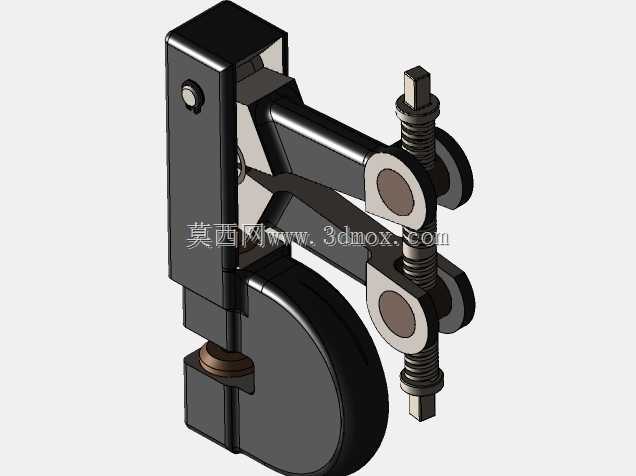

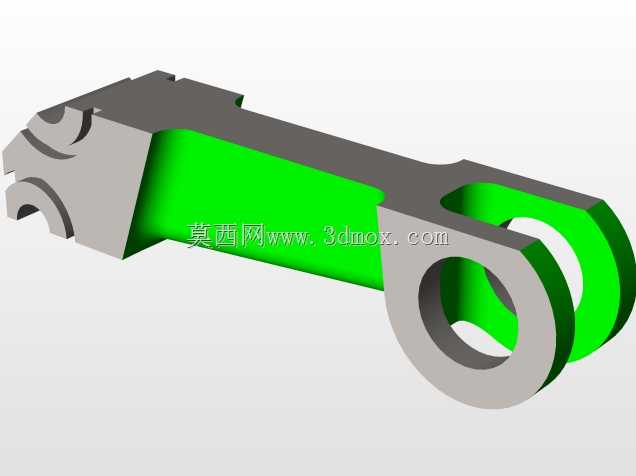

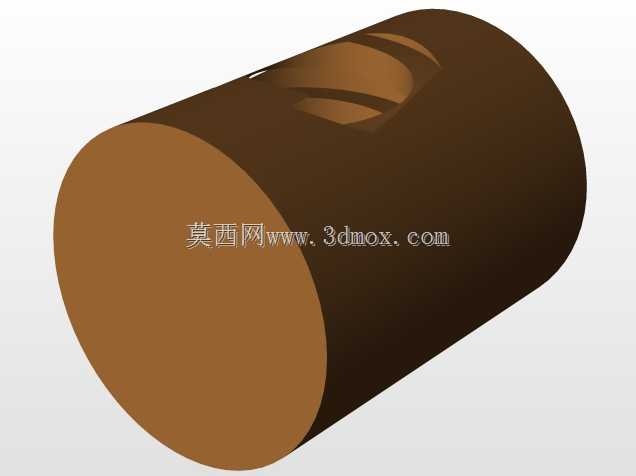

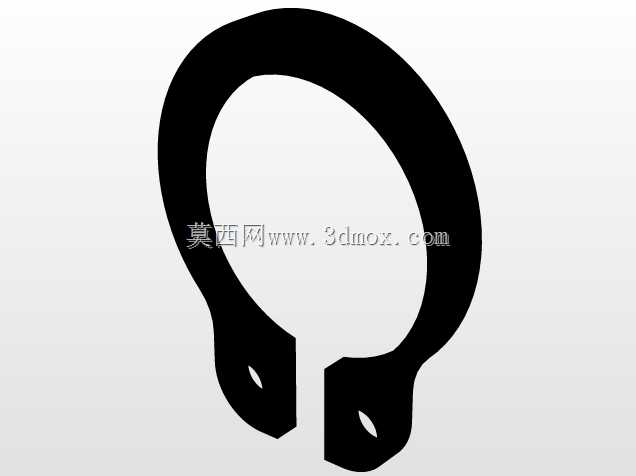

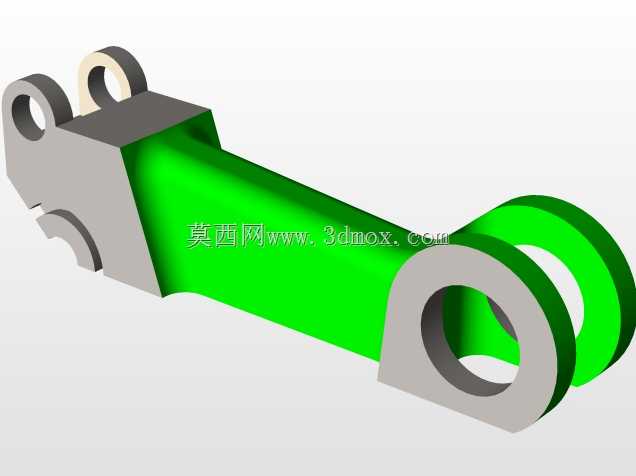

这款手动台式冲孔设备的结构设计，核心围绕小批量五金件冲孔、薄板压装的车间零散加工场景展开，在五金维修、小型钣金加工、教学实训场景中适配性极强，无需外接动力源即可完成常规冲孔、压印、小零件铆接工序，能覆盖0.5-3mm厚度冷轧钢板、1mm以内铝板的冲孔作业需求，也可用于小型轴承、销钉的手动压装装配。从结构布局来看，设备采用C型开式机身设计，这种结构的优势在于操作空间开放，工件装卸不受框架遮挡，可适配长宽尺寸超出工作台面的大型钣金件局部冲孔作业，机身采用一体式铸造结构的设计思路，在保证整体刚性的同时，将机身形变控制在冲孔作业允许的范围内，避免冲孔过程中机身张口变形导致的冲头崩损、冲孔毛刺过大问题。设备的进给机构采用梯形丝杠传动结构，配合双导向杆的平行导向设计，丝杠上端设置方形施力头，可配套套筒扳手或者手动摇杆施加扭矩，将旋转运动转化为冲头的垂直进给动作，双导向杆对称分布在丝杠两侧，能抵消冲孔过程中产生的侧向力，保证冲头始终垂直于工作台面，避免冲头偏载折断。冲头安装位采用标准快换式夹头结构，可根据加工需求更换不同直径的冲孔冲头、压装压头，适配不同规格的加工需求，工作台面设置定位挡块安装槽，可快速安装可调式定位靠山，实现批量工件的快速定位冲孔，减少重复划线的辅助作业时间。从安装边界来看，设备底座预留四个螺栓安装孔，可直接固定在常规钳工工作台面上，整体占用台面尺寸不超过300mm*200mm，垂直方向最大行程为50mm，闭合高度可通过调整丝杠初始位置适配不同高度的工装夹具，C型喉口深度为120mm，可满足距离工件边缘120mm以内的冲孔作业需求，完全覆盖小型五金件、电子钣金件的常规加工范围。设计过程中重点考虑了手动操作的力臂匹配，梯形丝杠的导程选用4mm规格，配合丝杠上端的力臂延长结构，操作人员施加150N的手动力即可输出最大5kN的冲孔压力，满足常规薄板冲孔的压力需求，同时丝杠位置设置锁紧螺母，可在压装作业时锁定冲头位置，保证压装尺寸的一致性。机身侧面设置透明观察窗，可直观看到内部丝杠螺母的润滑状态，日常维护时只需定期通过观察窗向丝杠副加注润滑脂即可，无需拆解机身结构，降低了设备的日常维护成本。
