带红色弯柄旋塞式流体截断阀结构

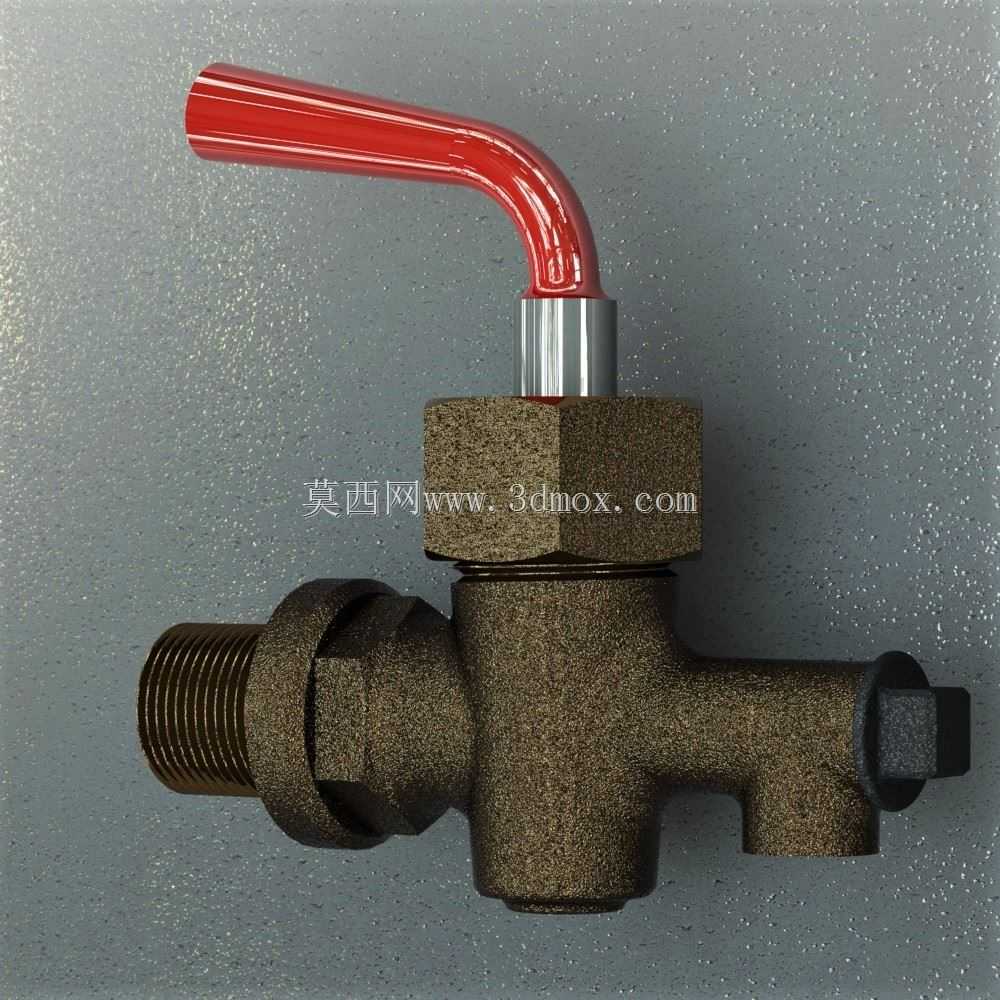

这款手动旋塞阀的结构设计，核心围绕低压流体管路的快速通断需求展开，在民用供水、小型气动回路、低压燃油输送这类需要频繁手动操作的场景中适配性极强。从实际安装边界来看，阀体两端采用外螺纹连接结构，螺纹段长度适配常规4分壁厚的管路接头，安装时无需额外焊接法兰，直接通过管螺纹啮合即可完成固定，整体径向安装尺寸不超过同通径球阀的1.1倍，轴向预留的操作空间仅需满足弯柄90度旋转的行程要求，在狭小的设备舱、管路排布密集的机柜内部都能顺利布置。

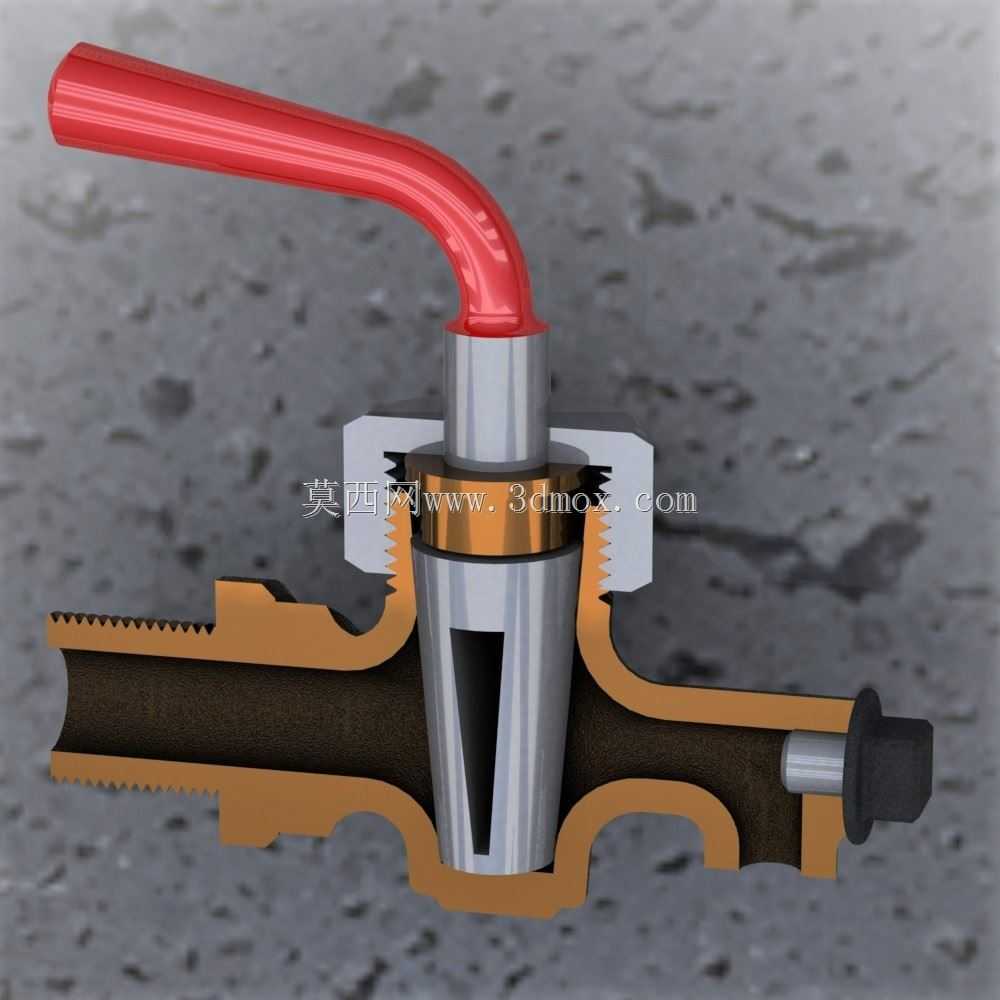

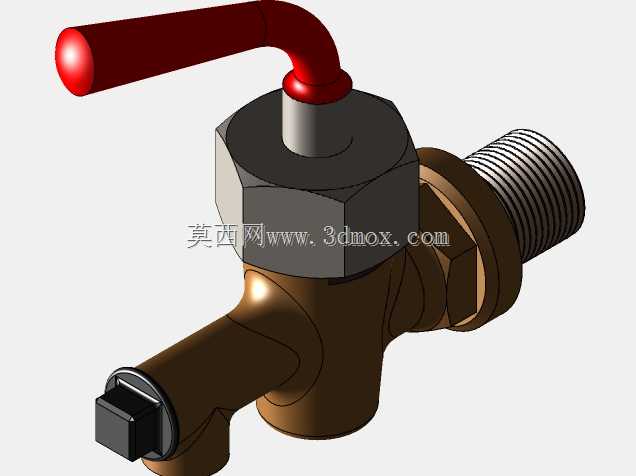

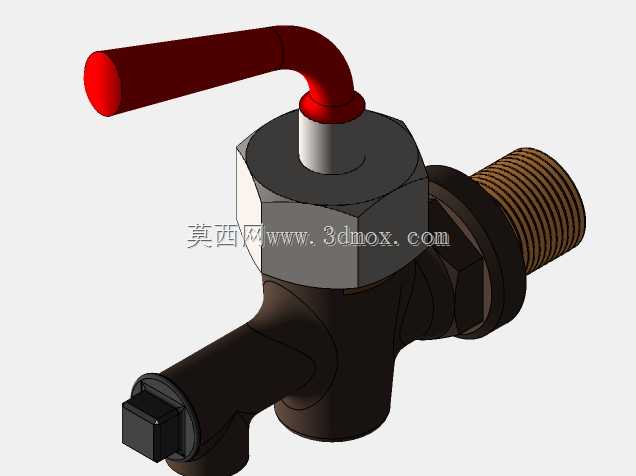

功能特性上，它采用锥形塞芯的密封结构，塞芯与阀体铜质密封面采用锥面过盈配合，相比球形阀芯的结构，它的流道在全开状态下无缩径，流体经过时的局部阻力损失更小，不会在阀腔内部形成滞留死角，对于输送带有微小杂质的低压流体时，卡滞概率远低于同规格的球阀。顶部的红色弯柄采用加长力臂设计，操作时无需借助额外扳手，徒手就能完成塞芯的旋转切换，手柄的弯曲角度特意避开了阀体安装面的凸起结构，旋转到全关位置时手柄指向与管路轴向垂直，全开时与管路轴向平行，现场操作人员无需靠近观察阀位标识，远距离就能判断阀门的通断状态。

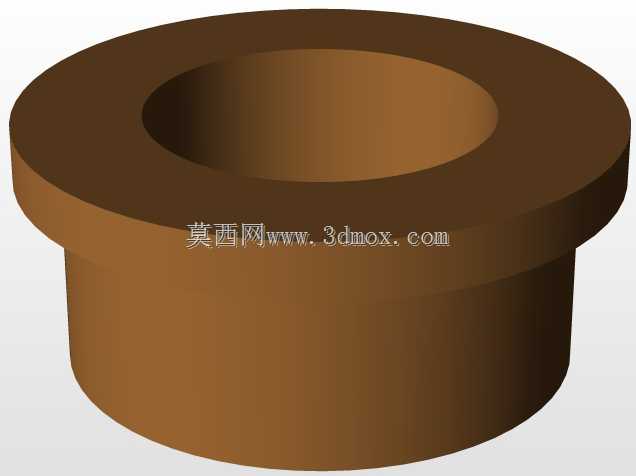

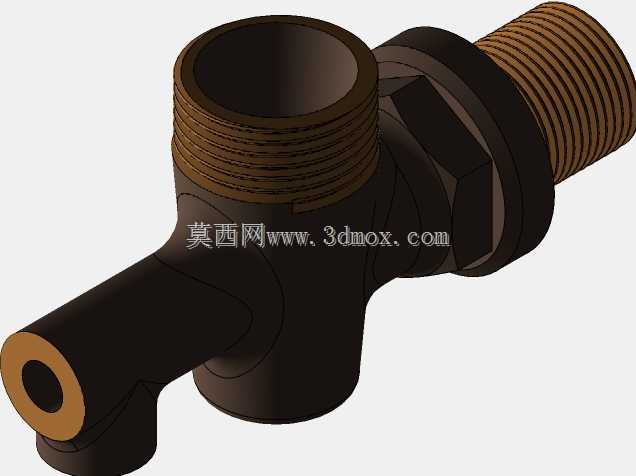

设计思路上，这款阀件没有采用复杂的多重密封结构，而是将塞芯的锥度控制在1:7的自锁区间内，既保证了密封面的贴合压力，又不会因为过盈量太大导致操作力矩过高，阀杆位置的密封采用压盖式填料结构，填料压盖通过两侧的六角螺母调节压紧力，当使用一段时间出现渗漏时，无需拆解整个阀体，只需对称拧紧压盖螺母就能补偿填料的磨损量，日常维护的操作门槛极低。阀体的流道采用等径铸造结构，内壁的流道过渡处做了圆角处理，避免流体在转向位置形成涡流冲蚀，延长阀件的实际使用寿命。塞芯侧面的通孔与阀体流道的对中精度通过顶部的定位台阶保证，装配时无需反复调整角度，就能保证全开位置时流道完全对齐，不会出现截流导致的压力损失异常。

从实际选型适配的角度，这款阀件的操作力矩控制在5N·m以内，即使是没有经过专业培训的操作人员也能顺利操作，整体重量比同通径的铸铁闸阀轻60%左右，在移动设备、临时管路搭建的场景中搬运和安装都更便捷。它的密封副材质采用铜合金与抛光金属面配合，适用的流体温度范围覆盖-20℃到120℃，除了常规的水、压缩空气之外，也能适配无腐蚀性的矿物油类介质，在小型机床的冷却回路、家装水路的支路控制、小型气动设备的气路通断场景中都能稳定发挥作用。
