带手动操作机构的多通路控制阀结构

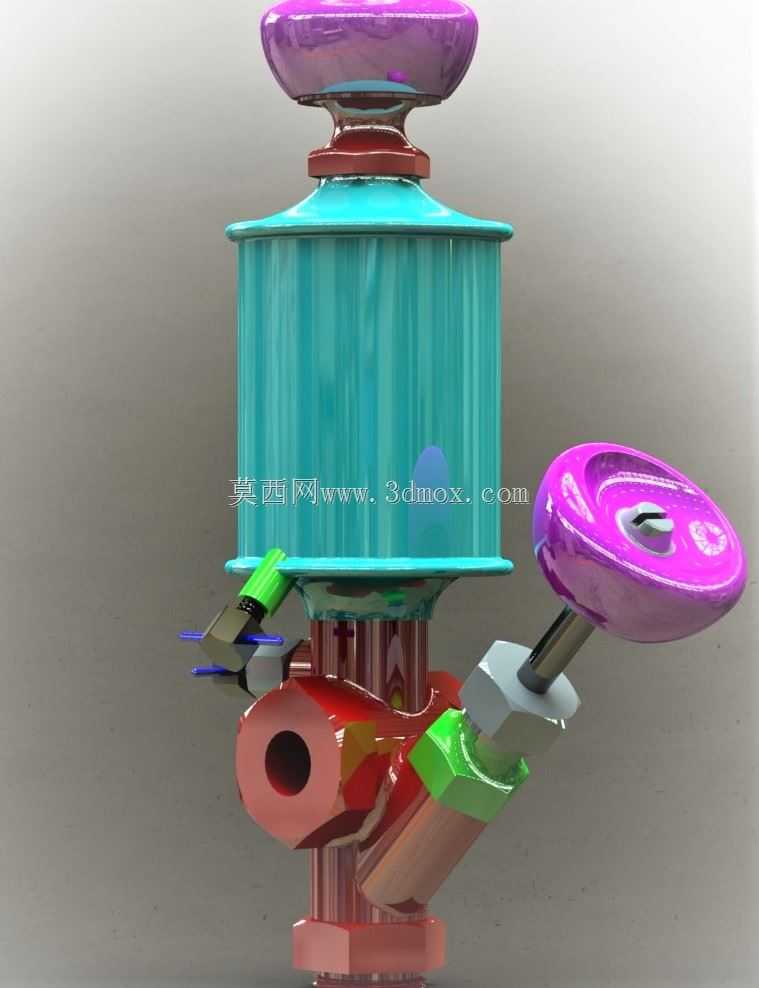

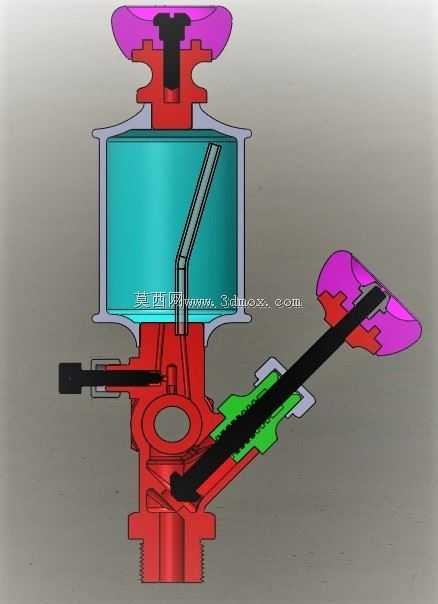

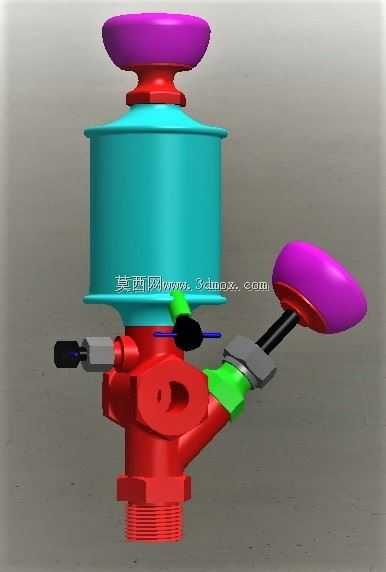

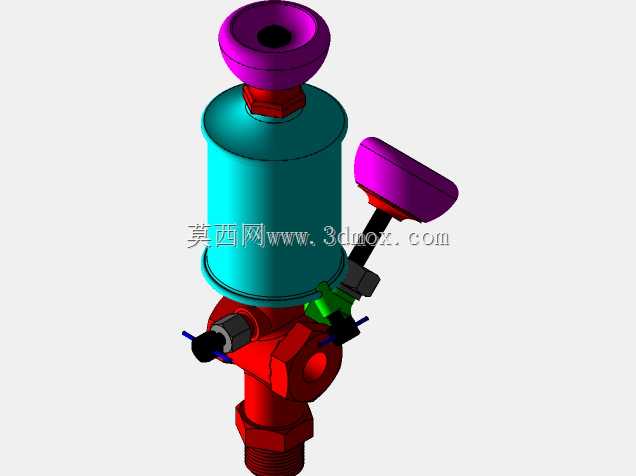

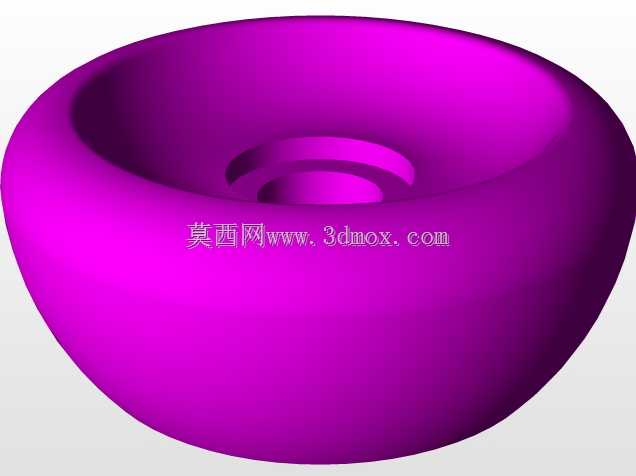

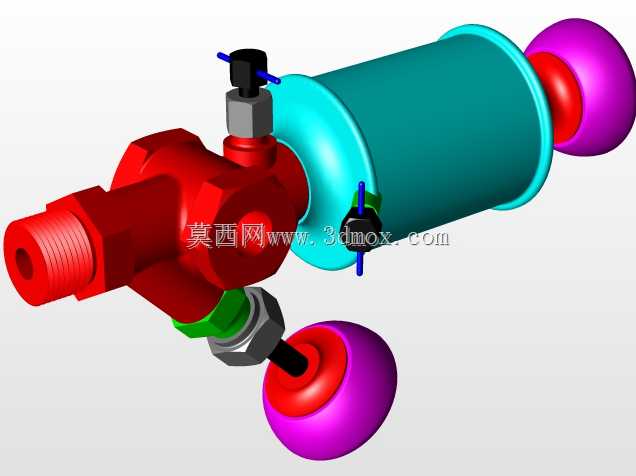

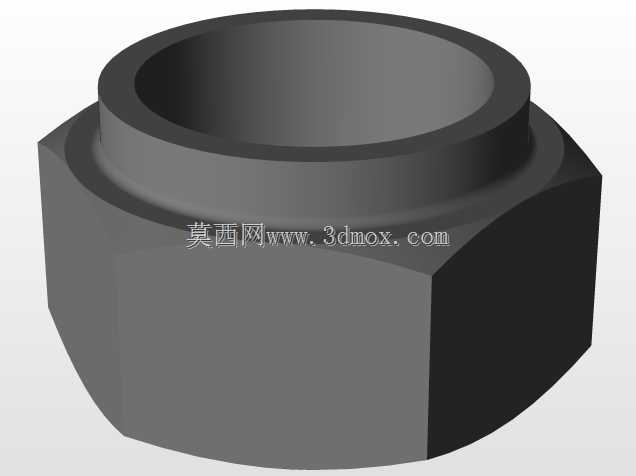

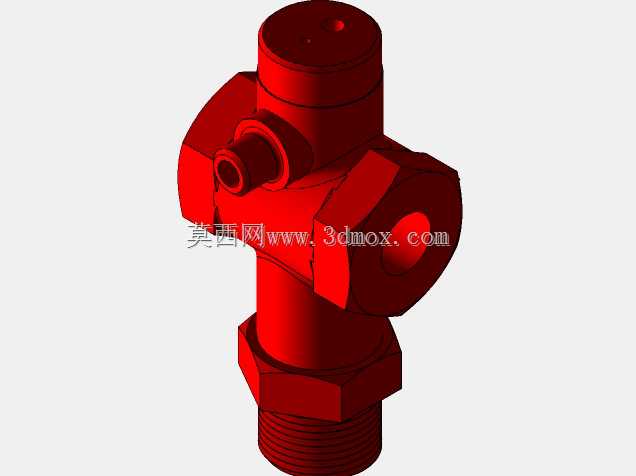

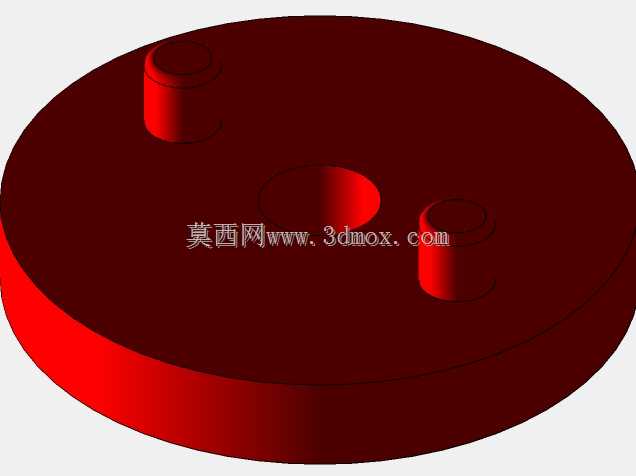

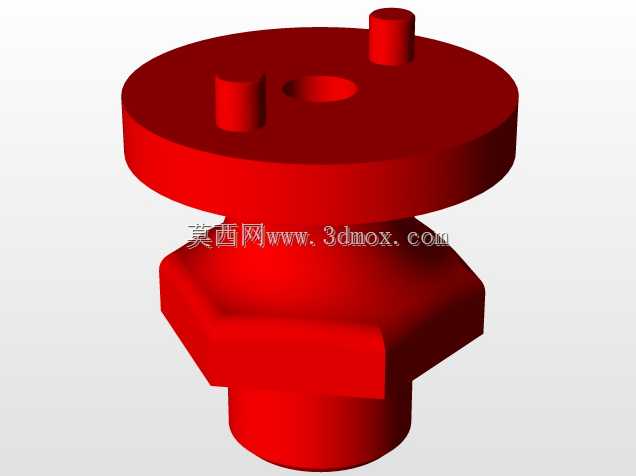

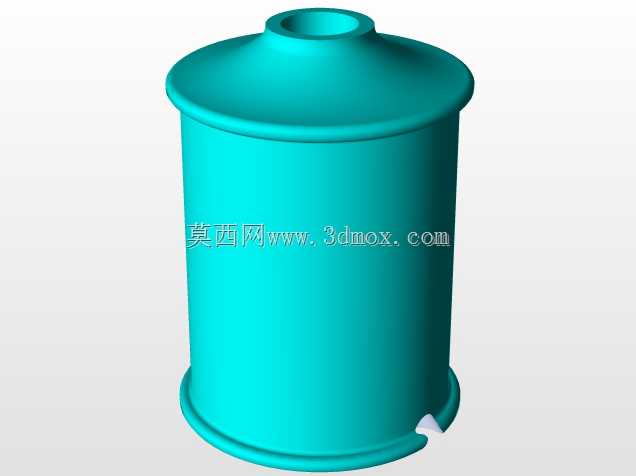

这款多通路手动控制阀的结构设计，核心围绕低压流体管路的工况调节需求展开，日常可应用在小型供水支路、气动控制回路、实验室流体输送系统这类需要人工精准调控通断与流量的场景中。从结构布局来看，阀体下部采用标准外螺纹连接端，匹配常规低压管路的通用安装口径，安装时无需额外定制转接接头，可直接拧入对应内螺纹的管路基座，安装边界预留了足够的扳手操作空间，不会和周边管路部件产生干涉。阀体主体采用直角Y型流道设计，相比直通式阀体能在更小的安装空间内实现两个支路的流体分配，流道内壁做了等径过渡处理，避免流体在转角处产生涡流压损，日常使用时能降低流体输送的能耗损失。顶部的紫色按压式旋钮是主通路的快速启闭操作端，采用大直径防滑帽设计，操作人员戴劳保手套也能稳定施力，按下即可快速切断主通路流体，复位后自动恢复通流，适合紧急工况下的快速关断操作。侧部伸出的带紫色握柄的操纵杆是支路流量调节机构，杆端做了防滑包覆，转动操纵杆时可带动内部的阀芯转动，线性调节支路的流体通流面积，实现从全闭到全开的无级流量调控，操纵杆的转动行程做了机械限位，避免过度转动导致阀芯密封件磨损。阀体上的黑色小接口是压力检测预留口，可直接安装小型压力表或者压力传感器，实时监测阀前的流体压力，无需在管路上额外开孔安装检测配件，简化了整套管路的安装工序。侧部的绿色锁紧结构是操纵杆的定位部件，调整好支路流量后扳动锁紧块即可固定操纵杆位置，避免管路振动导致阀芯移位，保证流量调节的长期稳定性。建模过程中对所有密封配合面都做了公差预留，阀芯和阀体的配合间隙控制在常规低压阀的密封公差范围内，装配时可直接放入标准O型密封圈实现静密封与动密封，不会出现配合过紧导致操作卡滞、或者间隙过大导致流体泄漏的问题。整体结构没有复杂的异形曲面，所有零部件都可采用常规的压铸、车削工艺加工，加工成本可控，适合批量生产应用在通用流体控制场景中。
