蒸汽管路用喷射式升降调节阀结构设计

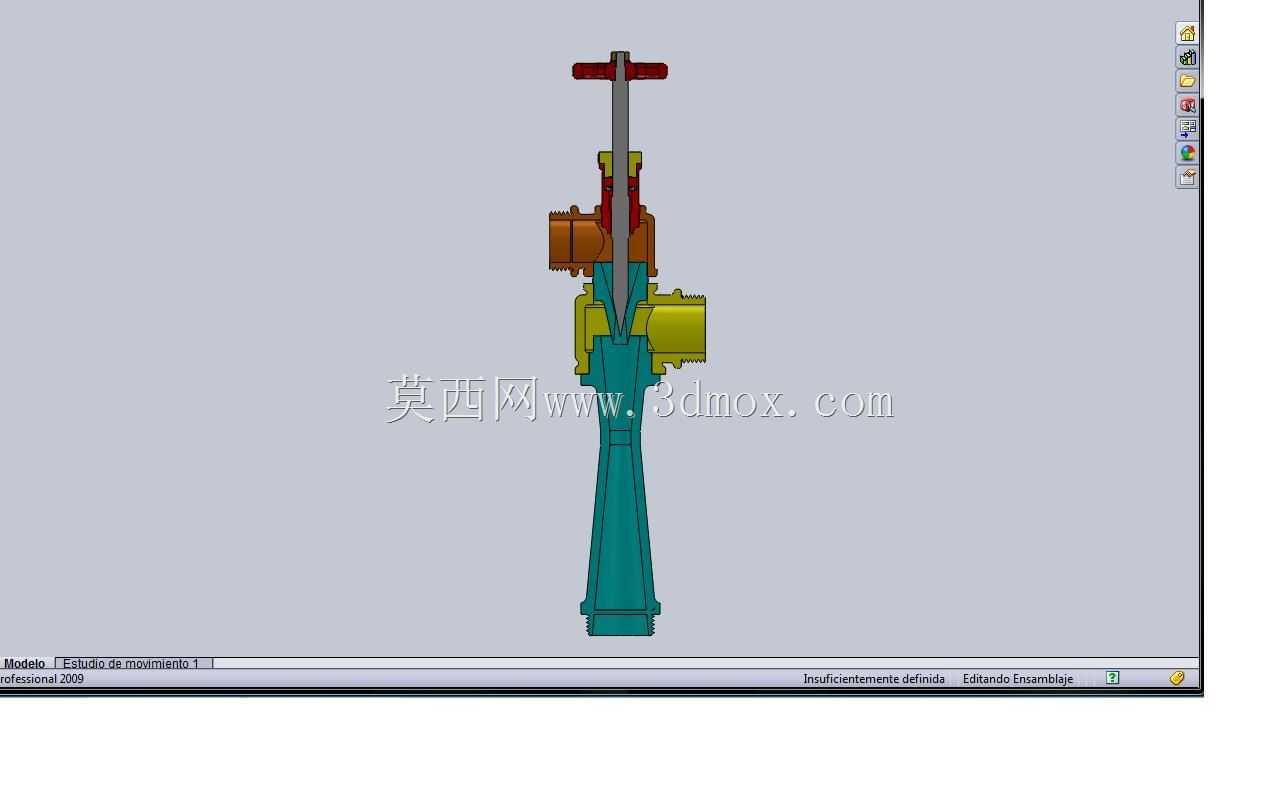

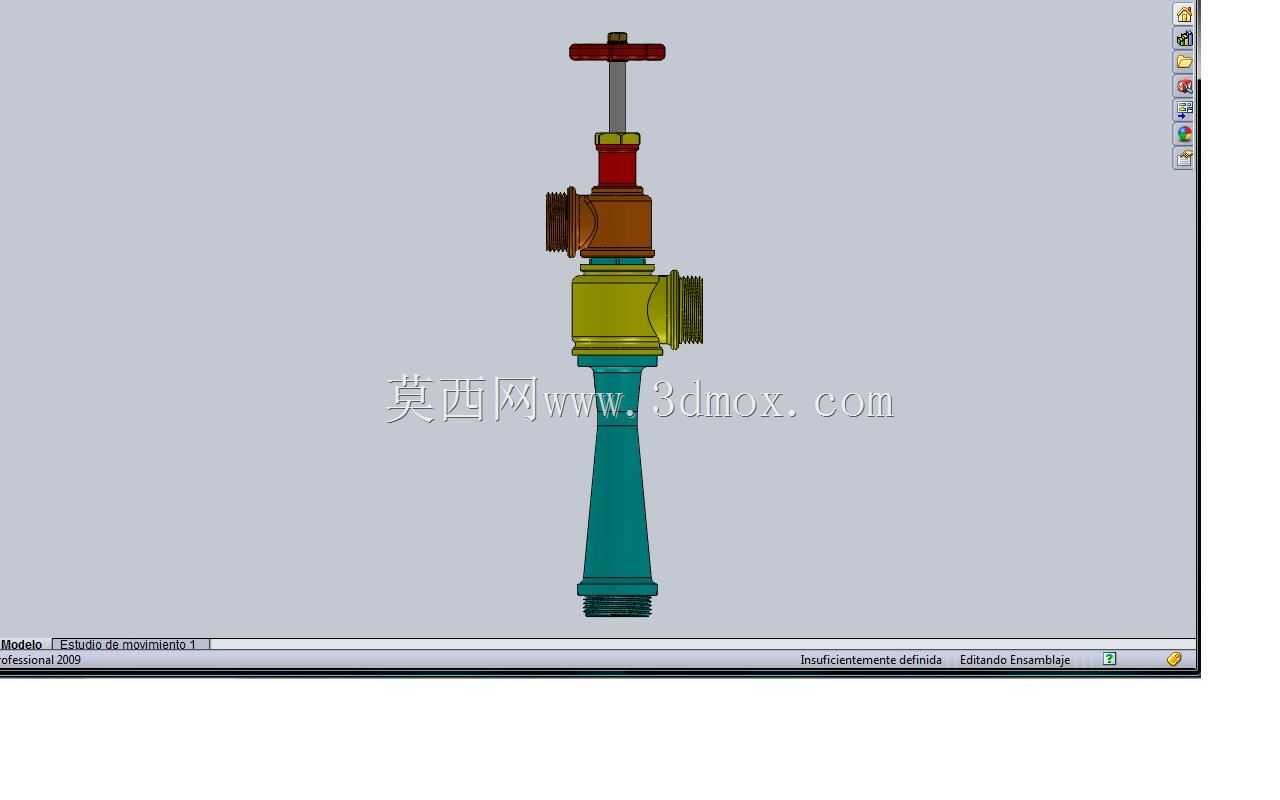

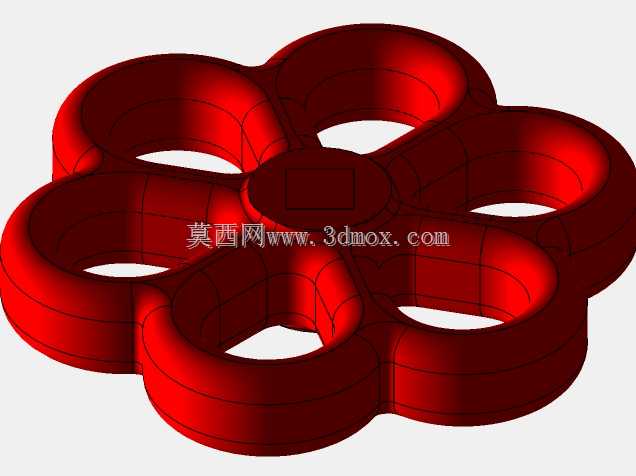

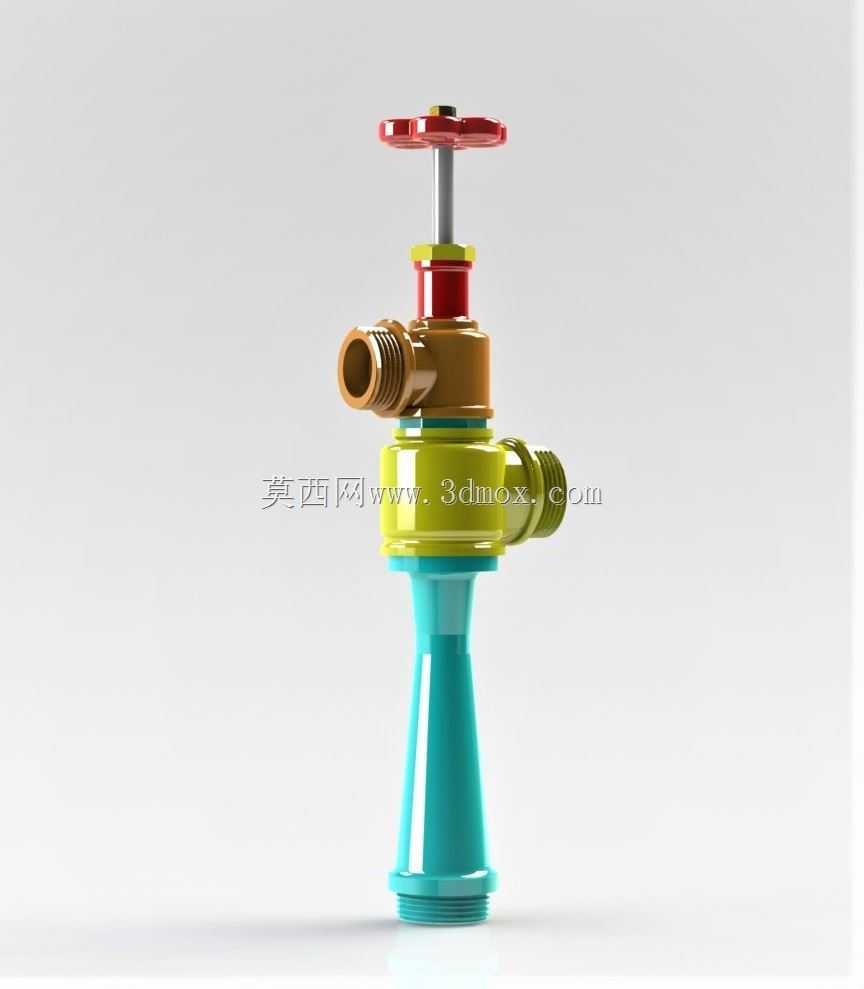

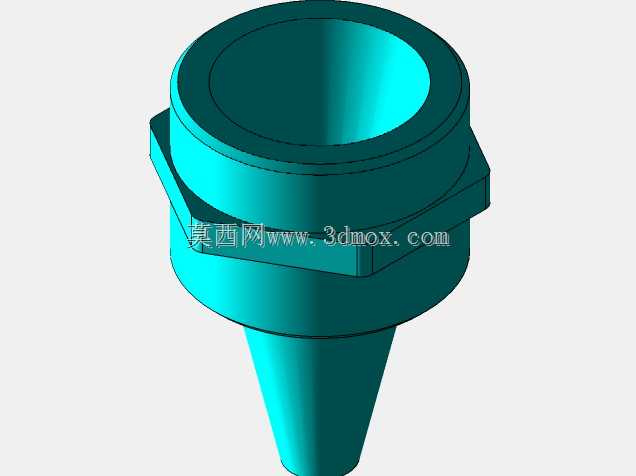

　　这款阀件主要面向饱和蒸汽输送管路的工况场景设计，可同时实现管路通断调节、蒸汽喷射引流、支路分流三类核心功能，常见于小型蒸汽供热系统、食品加工蒸汽消杀工位、实验室蒸汽管路配套等场景，区别于常规截止阀仅能做通断控制的设计，其下部的渐缩喷管结构可在阀瓣开启时，利用高压蒸汽的节流增速效应形成负压区，实现对低压侧流体的引射混合，无需额外配置引流泵即可完成流体输送或介质混合作业。从结构设计逻辑来看，整体采用同轴立式布局，上部手轮通过阀杆连接中部的调节阀芯，手轮与阀盖之间设置密封填料函，避免高压蒸汽沿阀杆间隙泄漏，阀芯采用锥面密封结构，可通过手轮旋转的圈数精准控制阀芯与阀座的通流间隙，实现蒸汽流量的线性调节，区别于普通球阀的快开特性，

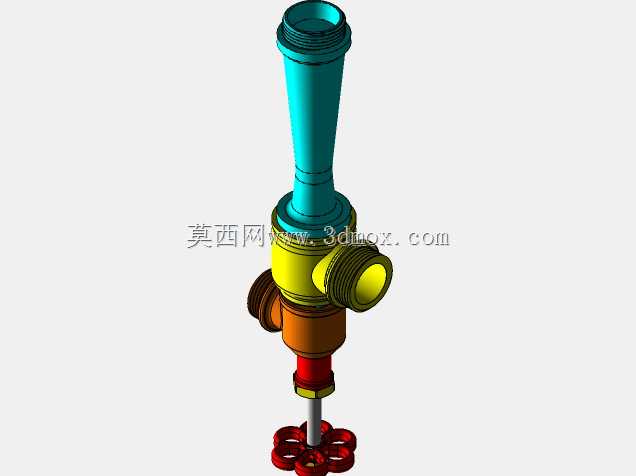

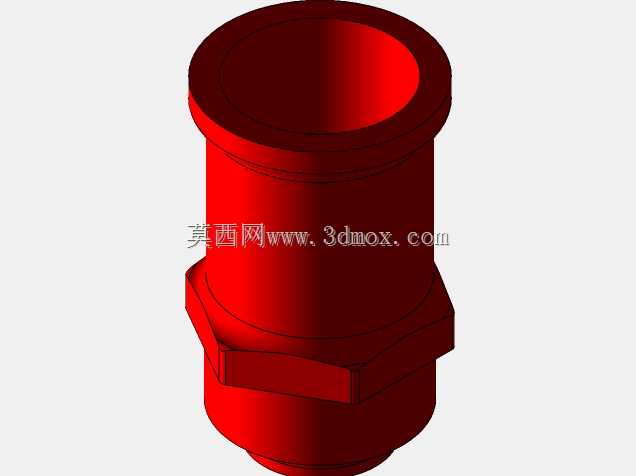

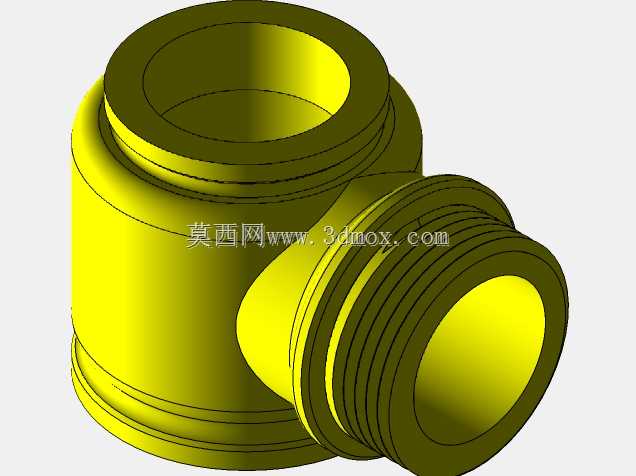

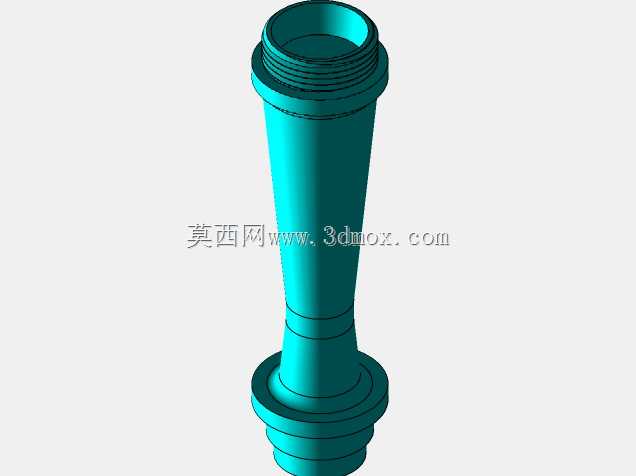

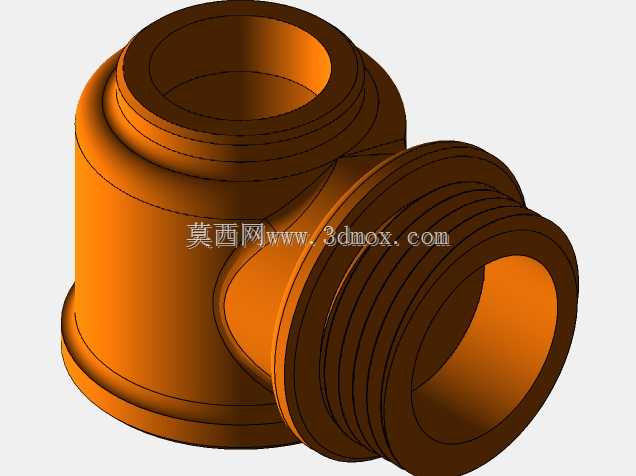

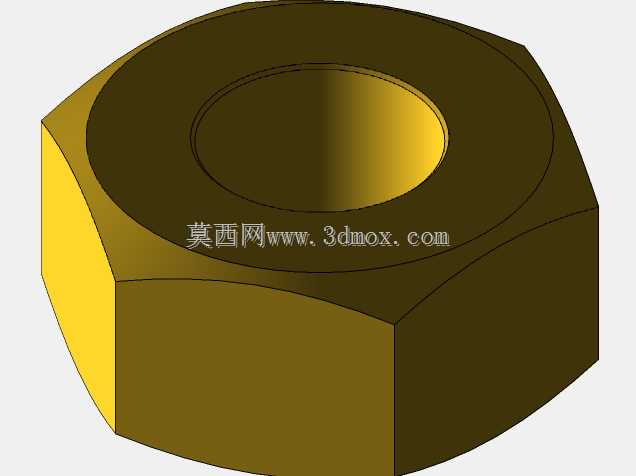

　　这种调节结构可适配需要精准控制蒸汽流量的工位，避免蒸汽流量突增带来的管路水击问题。中部阀体设置两个侧向外螺纹接口，可分别对接主蒸汽管路与待引流的支路管路，接口采用标准管螺纹设计，可直接与同规格的镀锌钢管、不锈钢蒸汽管快速对接，无需额外配置转换接头；下部的渐缩式喷射管段采用流线型内壁设计，可减少蒸汽高速流动时的沿程阻力损失，喷管出口处设置外螺纹连接端，可直接对接下游的蒸汽输出管路或喷射作业终端，安装时需保证阀件垂直安装，阀杆向上预留不小于100mm的操作空间，方便手轮的旋转操作，侧接口的安装中心距控制在合理范围，可适配常规管路的排布间距，避免与周边管路、支架产生安装干涉。从结构细节来看，阀体不同部位采用差异化的材质适配设计，

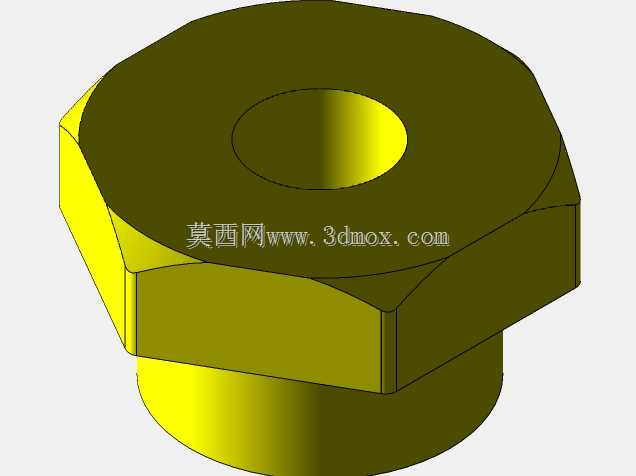

　　与蒸汽直接接触的密封面采用耐磨耐蚀的铜合金材质，可耐受饱和蒸汽的高温冲蚀，下部喷管段采用光滑内壁设计，减少高速蒸汽流动时的紊流噪音，阀杆采用不锈钢材质，避免长期使用出现锈蚀卡涩，保证调节动作的顺畅性。设计过程中重点考虑了安装维护的便捷性，上部填料函可在不拆解阀体的情况下直接更换密封填料，降低日常维护的工作量，阀芯与阀座采用可拆式结构，长期使用出现密封面磨损时可单独更换密封组件，无需整体更换阀件，有效降低使用方的维护成本。在实际选型应用中，这款阀件可替代常规管路中“截止阀+喷射器+三通接头”的组合配置，大幅减少管路的连接节点，降低蒸汽管路的泄漏风险，同时缩减管路安装的占用空间，尤其适合安装空间紧凑的小型蒸汽设备配套场景。
