蜗轮蜗杆式手动起重吊具结构设计

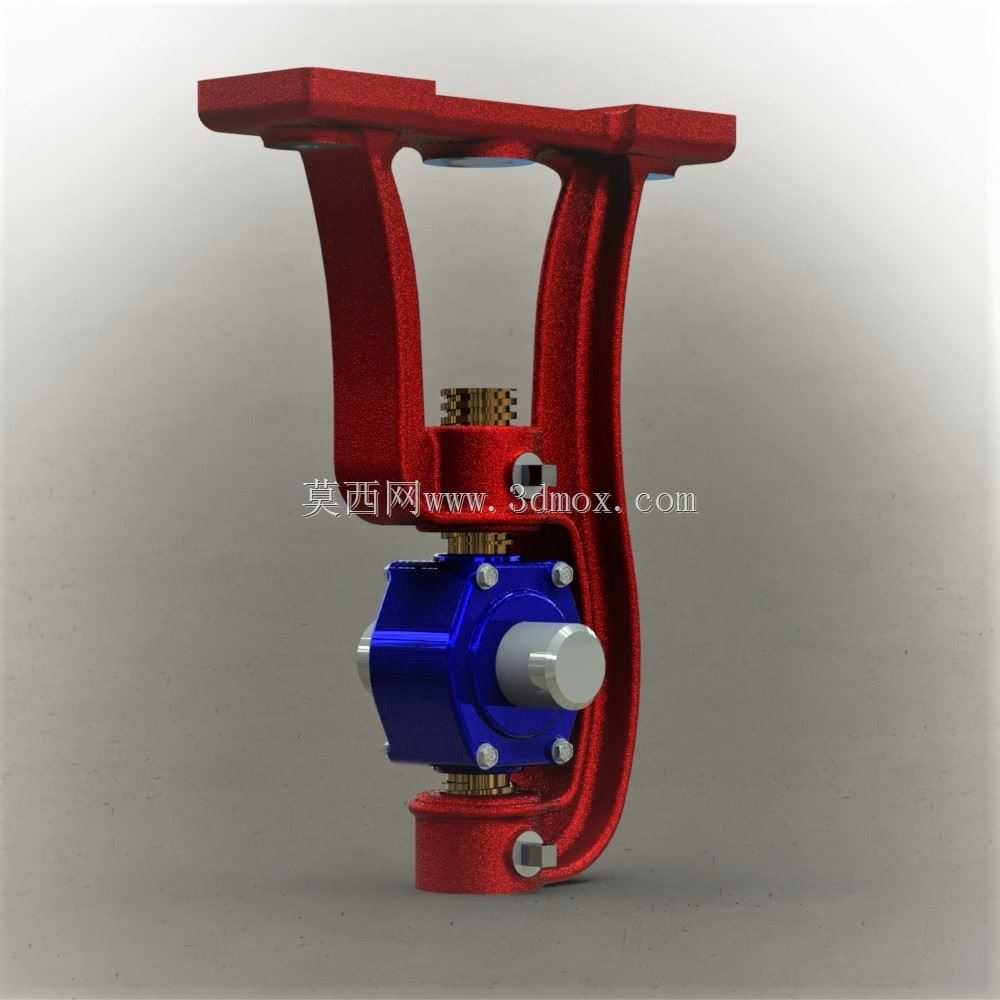

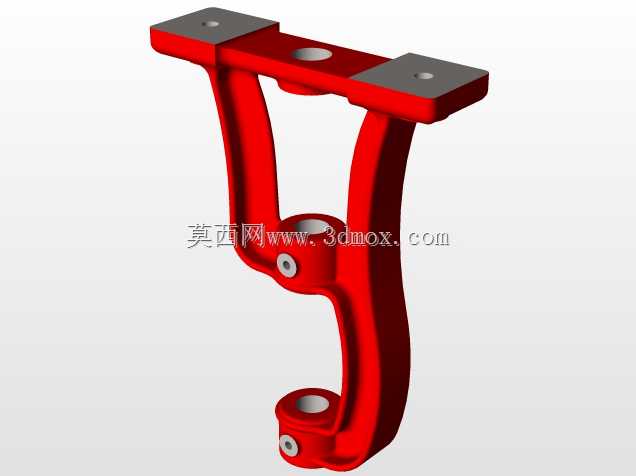

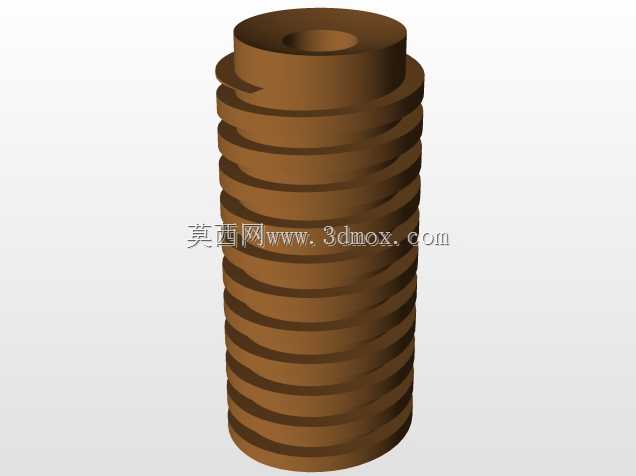

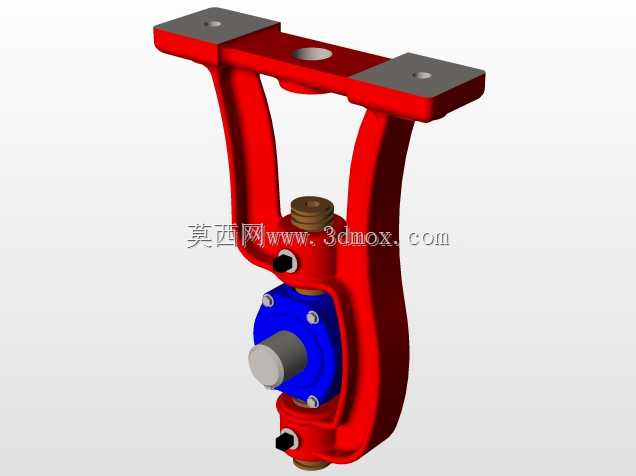

这款手动吊具的结构设计围绕小吨位定点吊装场景展开，常见于小型机加工车间的工件转序、仓储区域轻型物料的高位取放、设备维保过程中零部件的近距离移位作业，适配无动力供电的临时吊装点位，不需要外接气源或电源即可完成操作。整体采用对称式双支架承载结构，上部的水平安装板预留了对应安装孔位，可直接固定在工字钢横梁、预制吊装架或者定制的工位支架上，安装边界需保证支架两侧预留不小于五十毫米的操作空间，避免摇柄转动时与周边结构产生干涉，整体垂向安装高度控制在常用工位吊装的适配范围内，不会过度占用垂直作业空间。核心传动部分采用蜗轮蜗杆结构，这种结构自带反向自锁特性，当起吊重物到达指定高度后，即使操作人员松开摇柄，重物也不会出现自行下滑的情况，从结构层面保障吊装作业的安全性，相比普通的齿轮传动吊具，不需要额外加装止退棘轮或者锁止机构，简化了整体结构的同时降低了故障概率。两侧的弧形承载支架采用一体式铸造成型后做机加工处理，支架内侧预留了传动组件的安装定位槽，蜗轮组件的上下两端都设置了承重轴承，将起吊时的径向载荷均匀分散到两侧支架上，避免单侧受力导致的支架变形或者传动卡滞。蓝色的箱体部分是蜗轮蜗杆的容纳腔，箱体结合面做了密封槽设计，可填充润滑脂实现传动部件的长期免维护，侧面伸出的摇柄连接轴做了防滑滚花处理，摇柄转动时的传动比经过匹配，操作人员施加较小的力即可实现额定载荷的起升，不会出现操作费力的情况。下部的吊点位置设置了连接轴，可直接搭配卸扣、吊装带使用，吊点的旋转间隙经过控制，起吊过程中重物不会出现随意晃动的情况。设计过程中对支架的受力路径做了优化，载荷从下部吊点传入后，通过蜗轮轴传递到两侧弧形支架，再顺着支架传导到上部安装板，整个受力路径没有应力集中的锐角区域，所有受力转折处都做了圆弧过渡，避免长期受载出现结构疲劳裂纹。
