法兰连接弹簧式安全阀结构设计

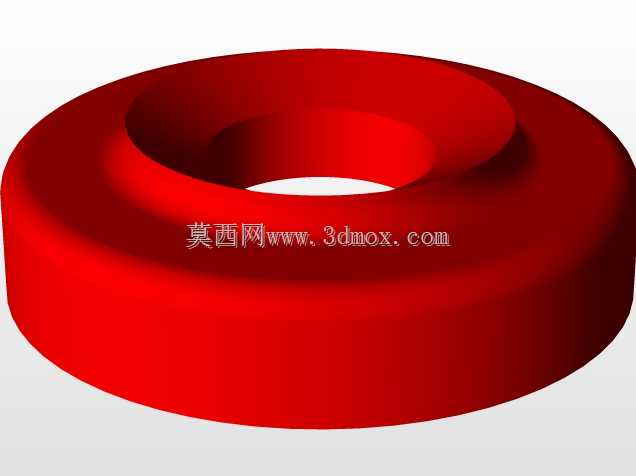

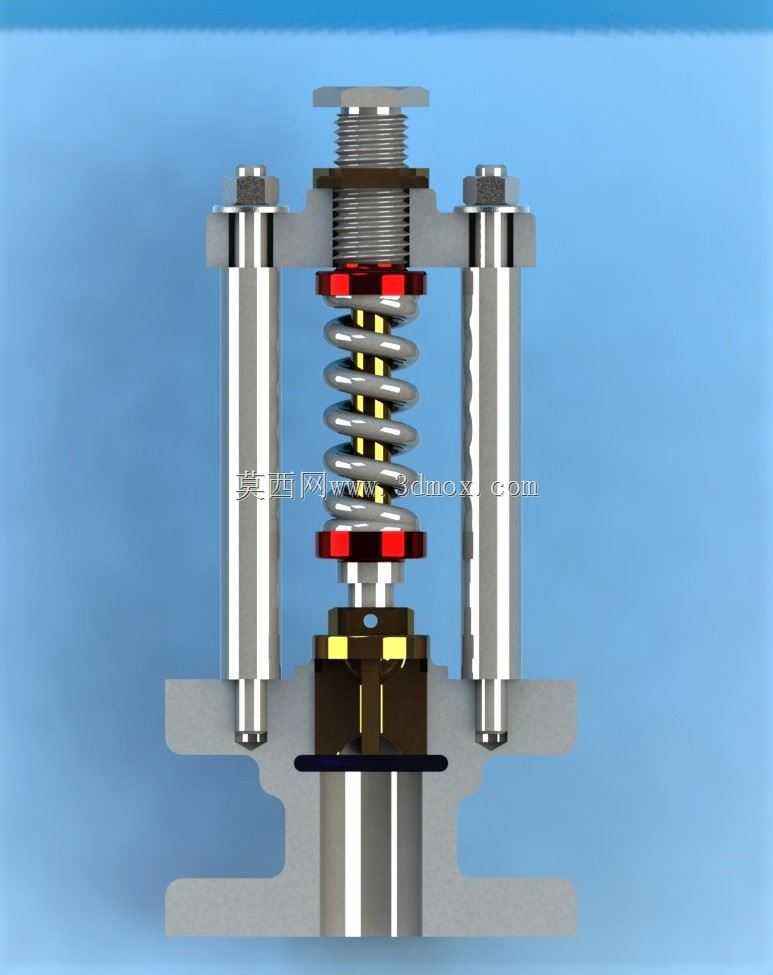

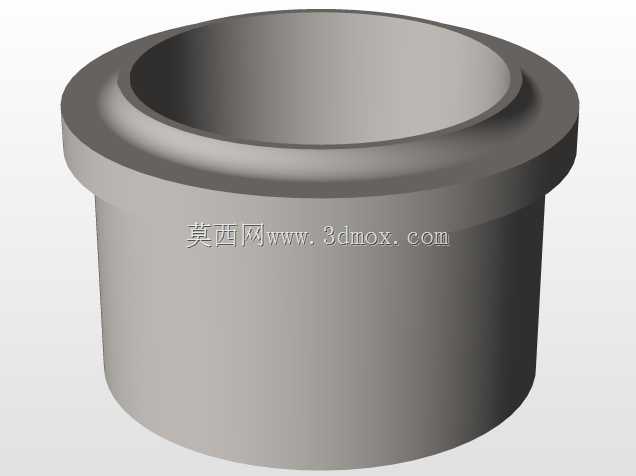

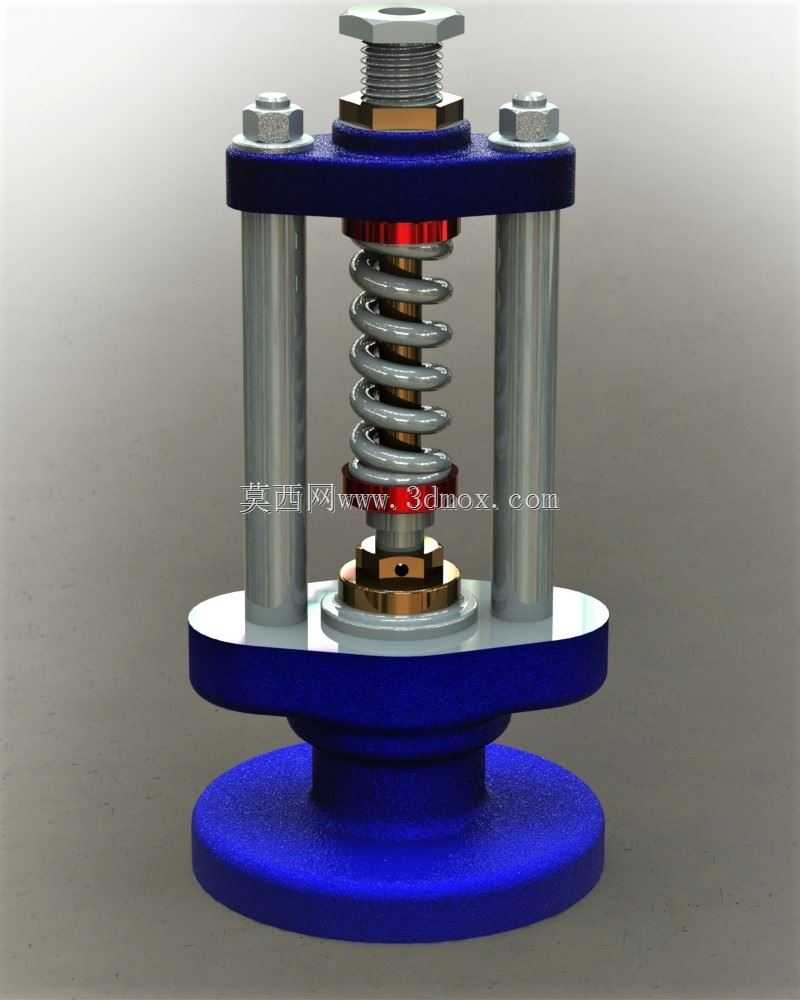

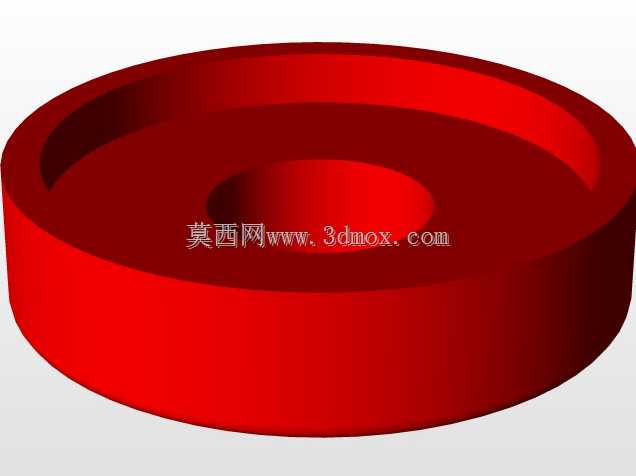

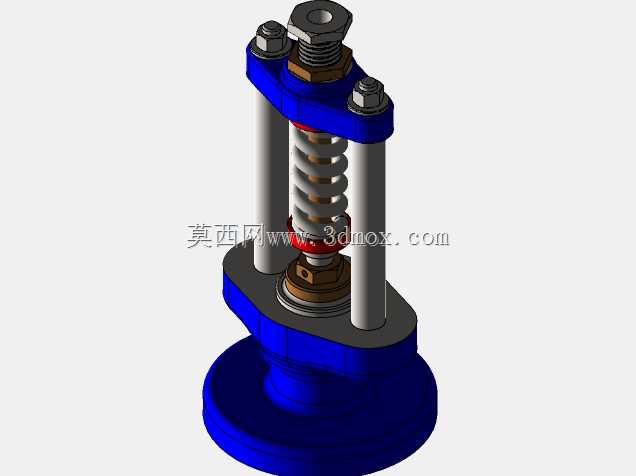

　　这款弹簧式安全阀主要应用于承压流体管路、小型压力容器的过压保护场景，在给排水、低压蒸汽输送、小型气动系统回路中都能见到这类结构的身影，核心作用是当系统内部压力超过设定阈值时，自动开启泄放多余压力，待压力回落至安全区间后自动复位密封，避免管路或容器因超压发生破裂、泄漏等安全事故。从结构设计来看，整体采用立式法兰安装布局，底部为圆形法兰盘，安装时可直接与管路或容器顶部的对应法兰通过螺栓紧固，密封面贴合后即可完成固定，无需额外设计复杂的安装转接结构，适配常规的法兰安装尺寸边界，能直接替换同通径的同类型安全阀产品。中部的核心调压结构采用对称双导柱设计，两根平行的金属导柱贯穿上下阀座压板，为阀瓣的上下运动提供稳定的导向支撑，

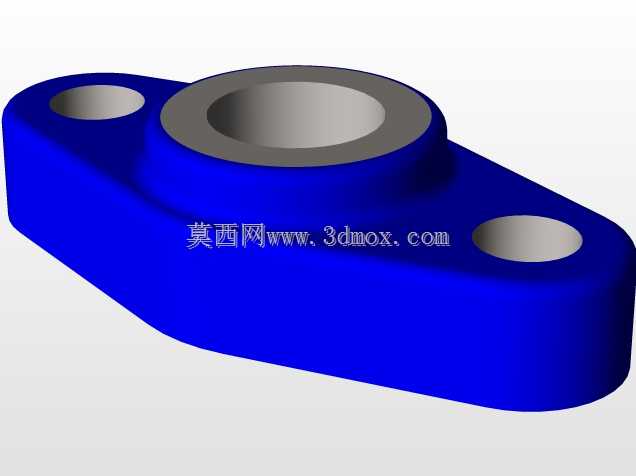

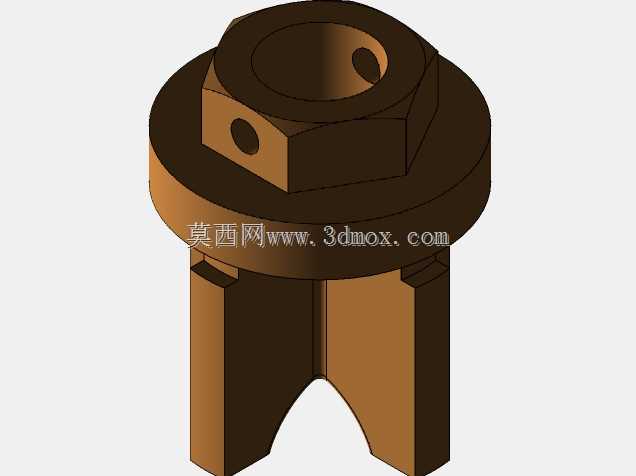

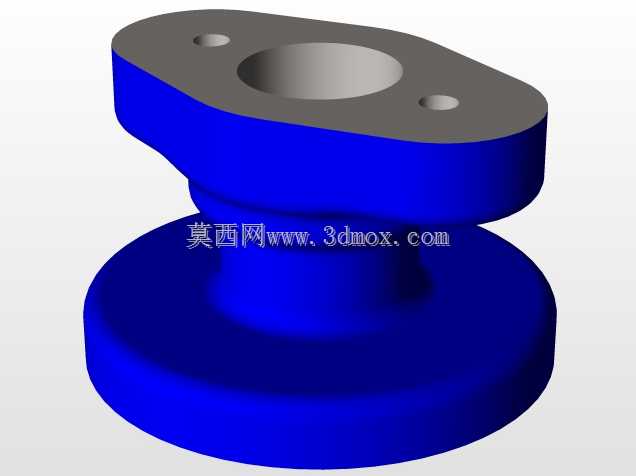

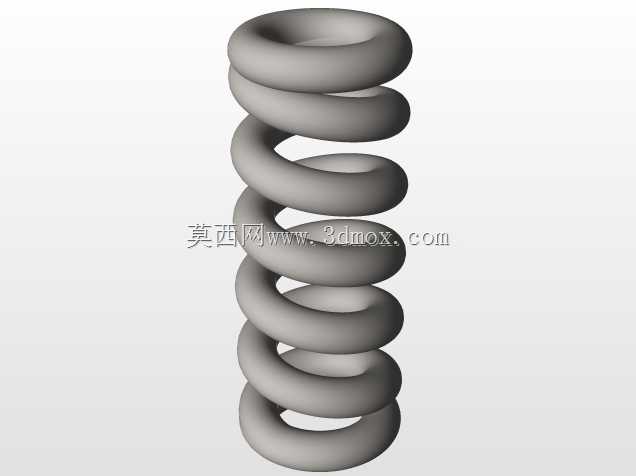

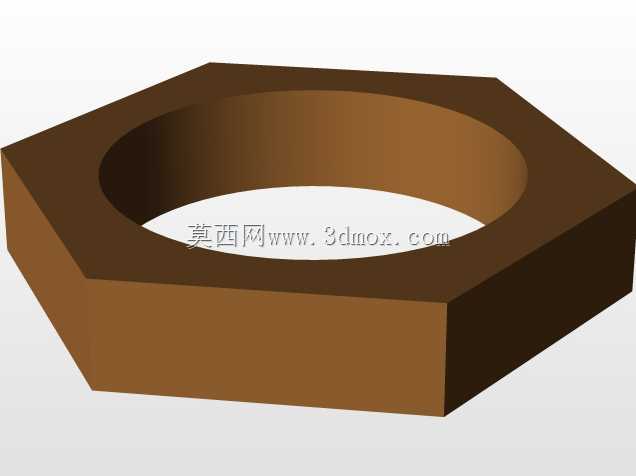

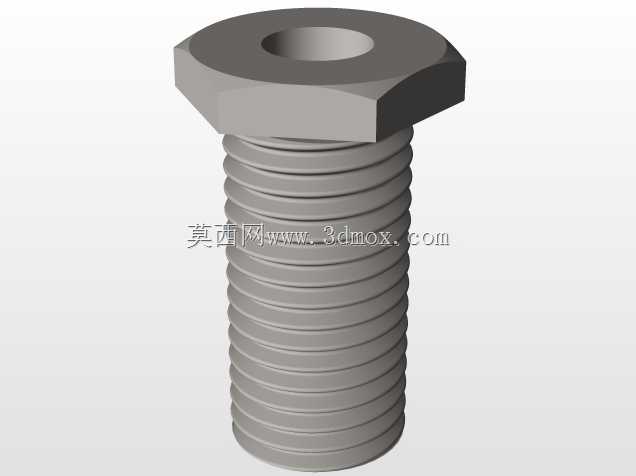

　　避免阀瓣启闭过程中出现偏斜卡滞，保证密封面的贴合精度；导柱上下两端通过六角螺母锁紧固定压板，装配时可通过调整螺母的锁紧程度来微调上下压板的平行度，确保导柱的导向精度不受装配误差影响。核心的压力调节元件为圆柱螺旋压缩弹簧，套设在阀杆外侧，上下两端分别抵靠在上压板和阀瓣定位座上，弹簧的预压缩量决定了阀门的开启压力，设计时可根据系统的额定工作压力匹配对应刚度的弹簧，无需改动整体阀体结构就能适配不同的压力等级需求。阀瓣与阀座的密封部位采用铜质密封件，相比金属硬密封具备更好的贴合密封性，同时能减少启闭过程中的密封面磨损，延长部件的使用寿命。顶部的调节螺杆穿设在上压板中心，下端与弹簧上座抵接，通过旋转顶部的六角螺母即可调整弹簧的预压缩量，

　　完成开启压力的现场校准，校准后可通过锁紧螺母固定调节位置，避免设备运行过程中螺杆松动导致压力设定值偏移。整体结构没有冗余的复杂零件，所有部件都采用轴对称布局，加工时可通过常规车削、铣削工艺完成，装配流程简单，后期维护时只需拆开上下压板的锁紧螺母即可更换弹簧、密封件等易损部件，无需整体拆卸阀门与管路的连接法兰，能大幅降低现场运维的工作量。设计过程中重点考虑了阀瓣的运动同轴度，通过双导柱和阀杆的多重导向，保证阀瓣在启闭全程都能与阀座保持同轴，避免单侧泄放导致的密封面冲蚀，同时弹簧的选型充分考虑了温度对弹簧刚度的影响，在常规的流体工作温度范围内，弹簧刚度的波动范围控制在允许区间内，保证压力设定值的稳定性。
