内螺纹连接卧式止回瓣阀结构

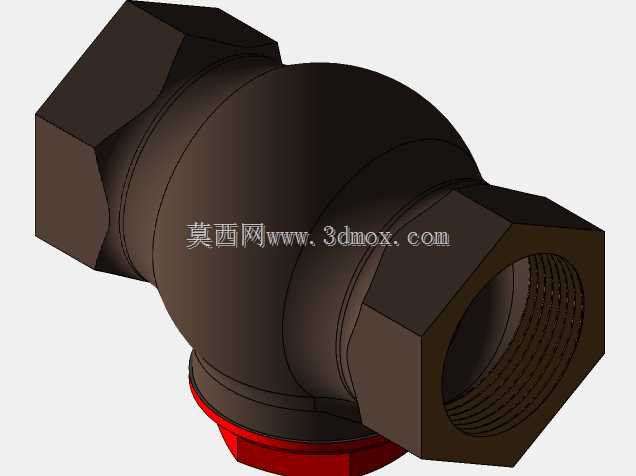

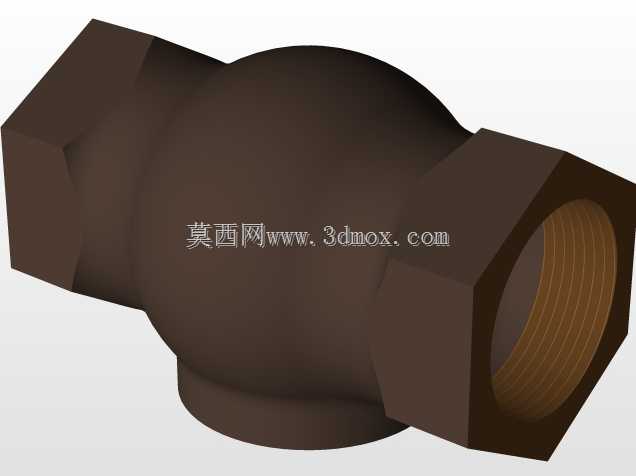

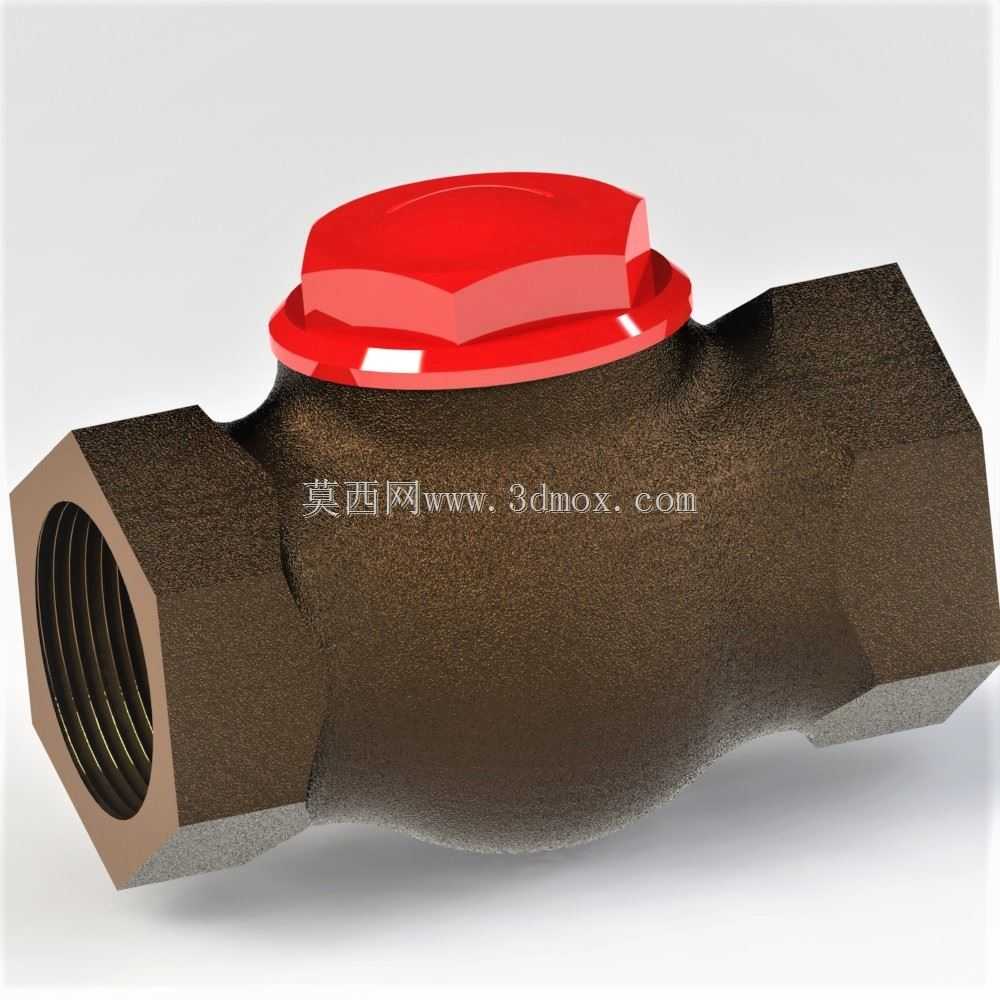

这款止回结构的阀件，在民用给排水、小型工业流体输送、暖通循环管路里都有广泛应用，核心作用是控制管路内介质单向流动，避免介质倒流引发的泵叶轮反转、管路压力冲击、介质回流污染等问题，常见于户内供水支管、小型空压机输气管路、暖通空调冷冻水支管这类不需要大口径通流的管路节点。从结构设计来看，这款阀采用卧式直通流道，两端为内螺纹连接接口，安装时可直接与同规格外螺纹管路旋合对接，不需要额外配置法兰转接件，安装空间占用小，适合管路排布紧凑的场景。阀身采用近似纺锤形的流道腔体，相比直角式止回阀流阻更小，介质过流时的压力损失更低，能减少输送过程中的能耗。顶部的阀盖采用外六角结构，方便使用标准扳手进行拆装维护，阀盖与阀体之间的密封面做了贴合精度设计，正常工况下不会出现外漏问题。内部的瓣膜启闭结构采用摆转式设计，介质正向流动时，瓣膜在介质压力作用下自动开启，通流截面随介质流量大小自适应调整，小流量过流时不会产生明显的节流异响；当介质出现倒流趋势时，瓣膜在回流介质压力和自身重力作用下快速贴合密封面，截断介质通路，密封面的贴合精度能保证低压工况下也不会出现内漏。从安装边界来看，这款阀的整体轴向长度适配常规内螺纹管件的安装间距，阀体最大外径小于同规格球阀的外形尺寸，安装时不需要预留过大的操作空间，两端内螺纹的同轴度公差控制在合理范围内，旋合安装时不会出现别劲导致的密封失效问题。阀身外部的铸造纹理做了平整化处理，没有多余的凸台结构，外表面做了防锈处理，适合在潮湿的管路环境中长期使用，顶部阀盖的红色涂装既可以作为启闭维护的标识，也能和深色阀体形成明显区分，方便日常巡检时快速识别阀件位置。在结构建模过程中，重点还原了内部瓣膜的摆转行程边界，以及螺纹连接段的有效旋合长度，流道腔体的曲面过渡做了平滑处理，避免出现应力集中的结构拐点，同时兼顾了铸造工艺的拔模角度要求，实际生产时不需要额外做复杂的型芯拆分，能有效降低制造成本。
