内螺纹连接快开式闸阀结构设计

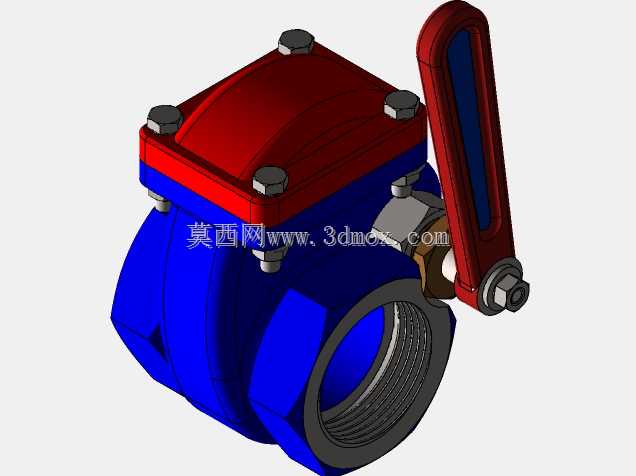

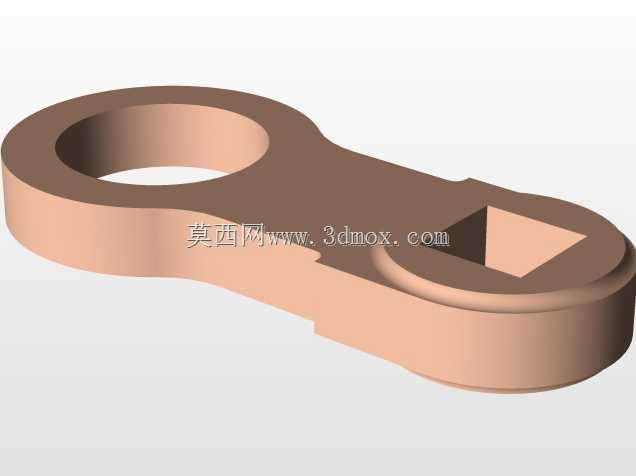

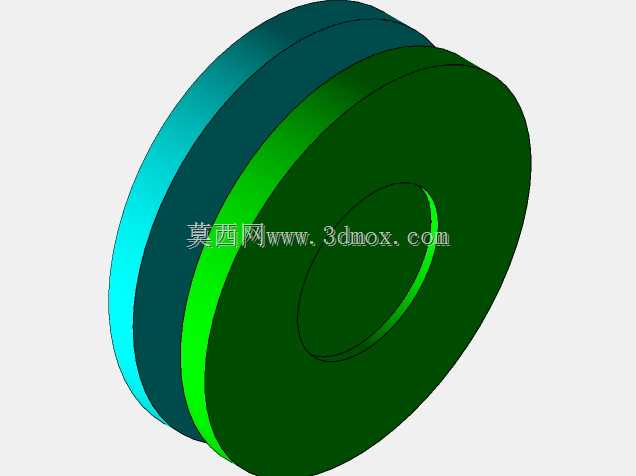

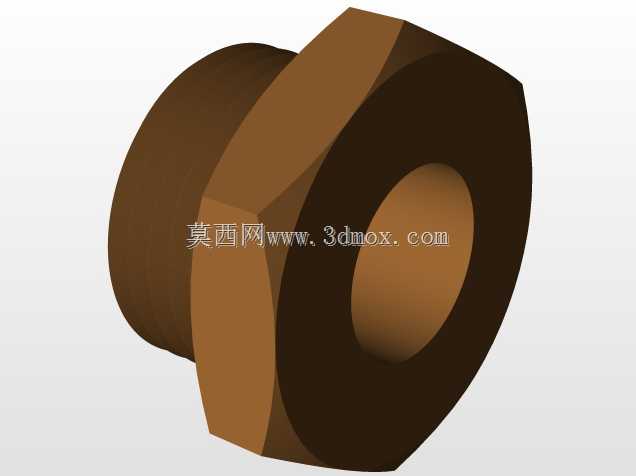

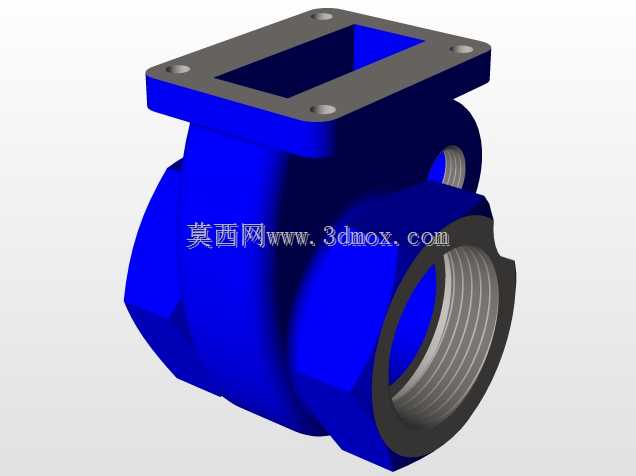

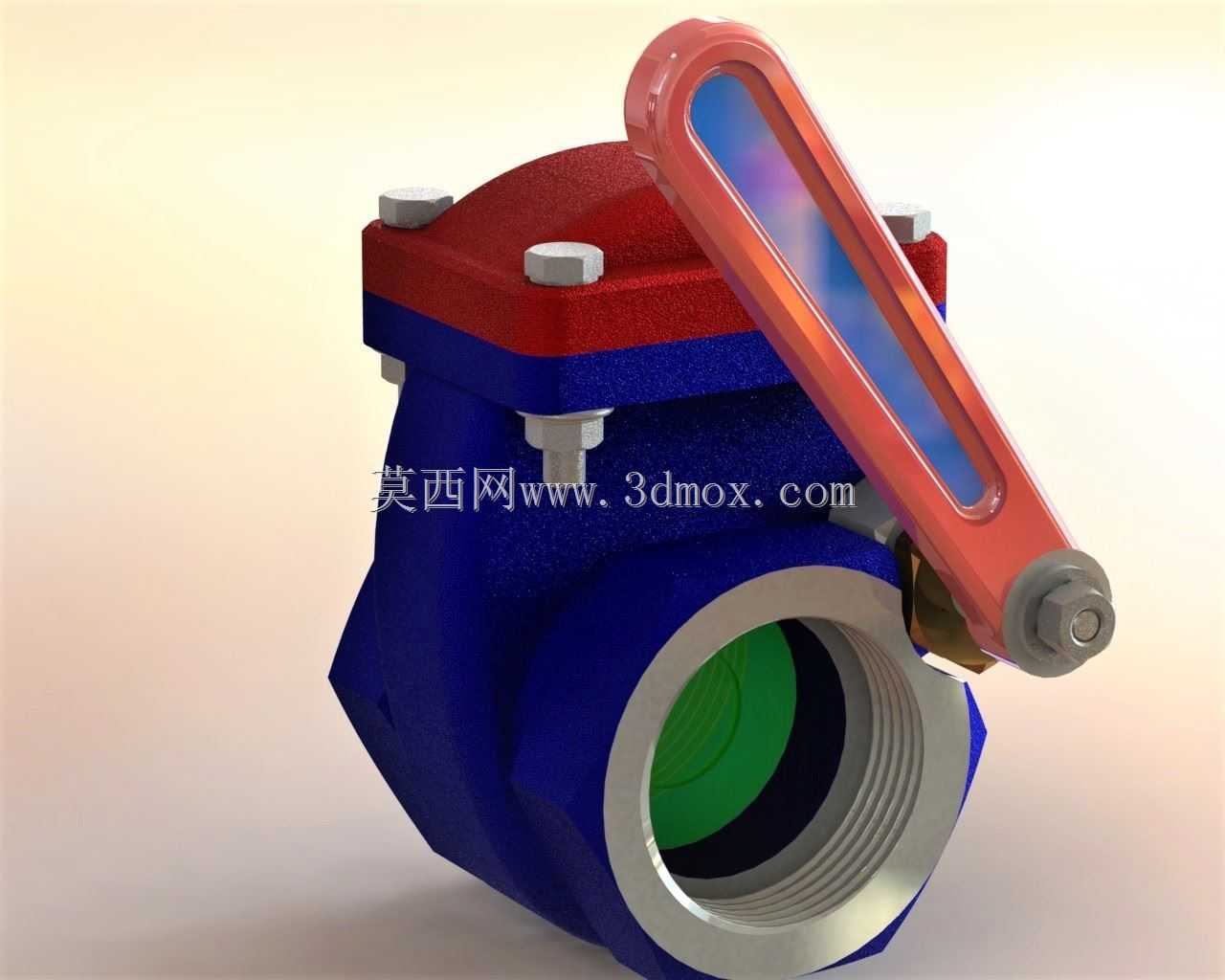

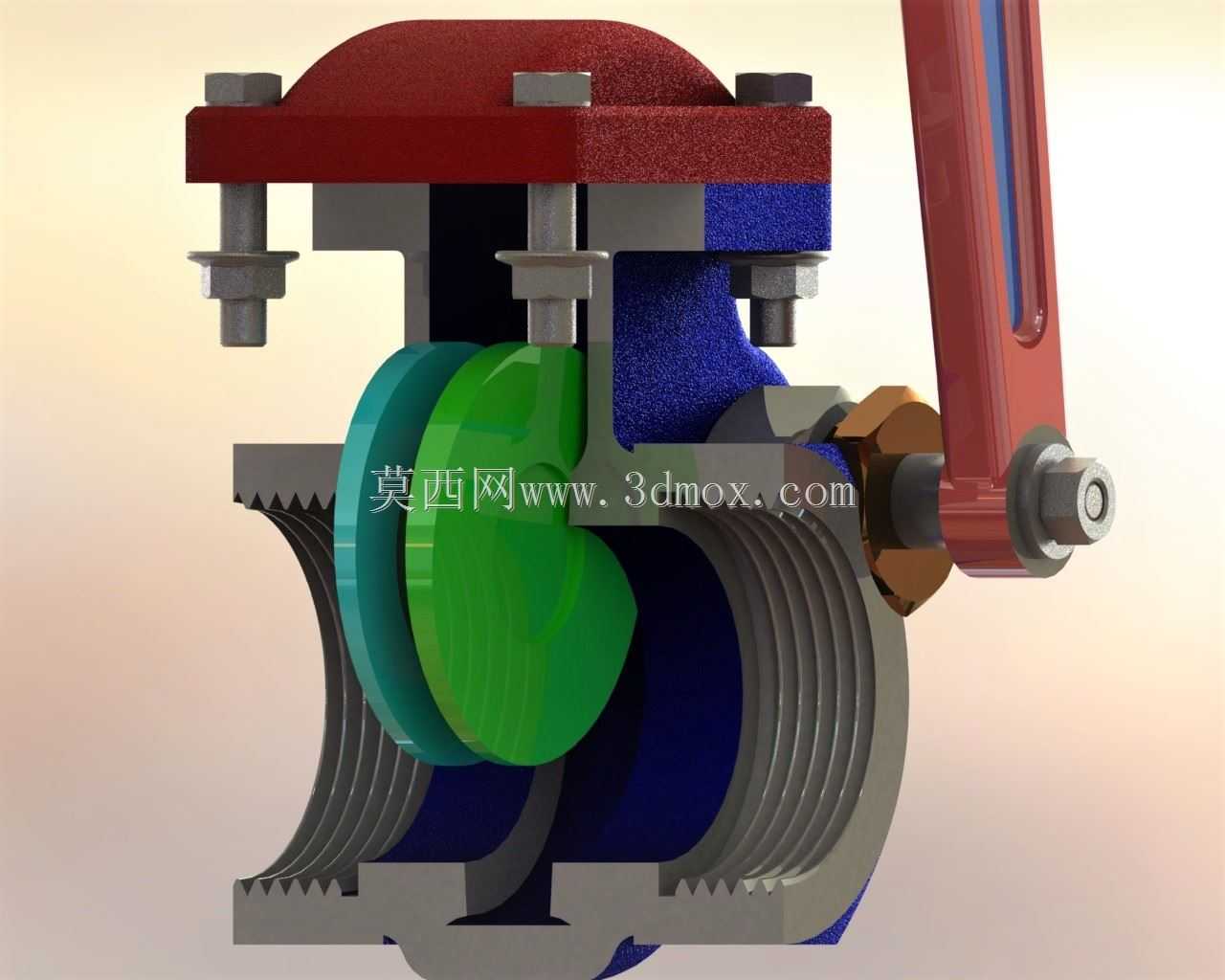

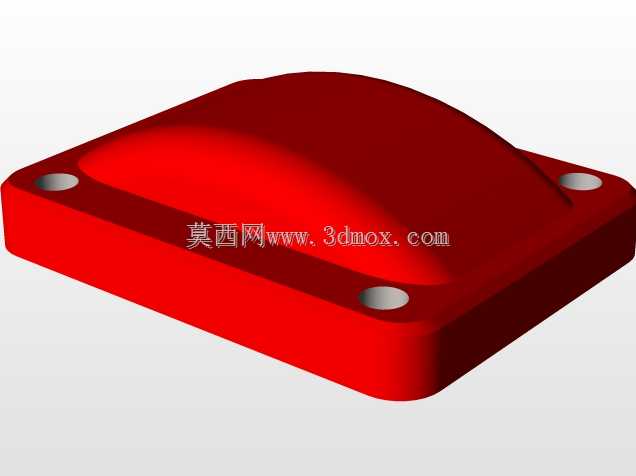

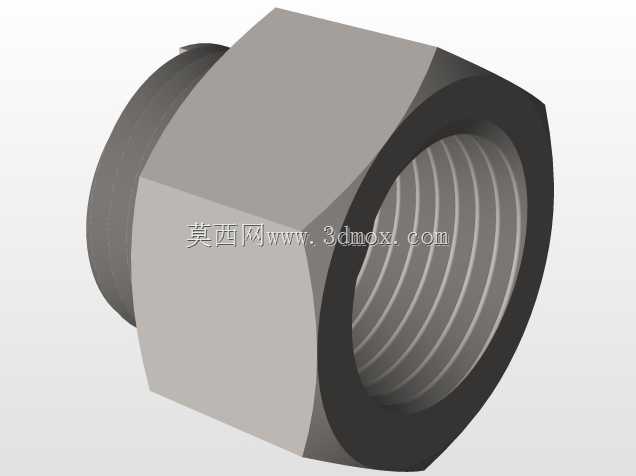

这款快开闸阀主要面向民用给排水、小型工业循环水支路、暖通空调末端管路的截流需求设计，适配公称通径DN25到DN50的低压管路工况，额定工作压力不超过1.6MPa，适用介质为常温清水、无强腐蚀性的水性流体。区别于常规明杆或暗杆闸阀多圈旋转的操作方式，这款产品采用拨杆式快开结构，操作时仅需扳动外置手柄转动90度即可完成全开至全关的动作切换，无需多圈旋转阀杆，在需要快速切断管路介质的应急场景、频繁开关的支路管段中，能大幅降低操作耗时，也能避免普通闸阀长期操作后阀杆螺纹磨损导致的开关卡滞问题。从结构设计逻辑来看，阀体采用角式内螺纹连接结构，两端接口为标准55度密封管螺纹，安装时无需额外焊接法兰，直接通过管螺纹与管路旋合即可，适配现有家装、小型设备管路的安装规范，安装边界预留了足够的扳手操作空间，阀体与管路连接端的六角结构尺寸符合常规管钳、活动扳手的夹持要求，现场安装无需定制专用工具。阀体流道采用直通式等径设计，全开状态下介质流道无明显缩径，流阻系数远低于同口径截止阀，能减少管路输送过程中的压力损失，降低循环泵的输出功耗。阀盖与阀体之间采用螺栓压紧密封结构，密封垫片选用耐温丁腈橡胶材质，兼顾常温低压工况下的密封可靠性与拆装便利性，后期维护更换密封件时仅需拆卸阀盖紧固螺栓即可完成操作，无需整体切割管路。手柄部分采用带观察窗的结构设计，操作人员可通过手柄上的透明视窗直接观察内部阀瓣的位置状态，直观判断阀门当前处于全开还是全关状态，避免普通阀门无状态指示导致的误操作风险。阀瓣密封面采用铜合金与橡胶复合结构，关闭时依靠阀瓣的平动压紧实现密封，相比传统楔式闸阀的楔紧密封，对管路安装的同轴度公差容忍度更高，即使管路存在轻微安装错位，也能保证关闭状态下无渗漏。整体结构的运动部件做了限位设计，手柄转动到全开或全关位置时会被内部限位结构阻挡，不会出现过转导致的阀瓣脱落、密封面损伤问题，适合非专业运维人员操作的民用场景。
