外螺纹连接式手动球阀结构设计

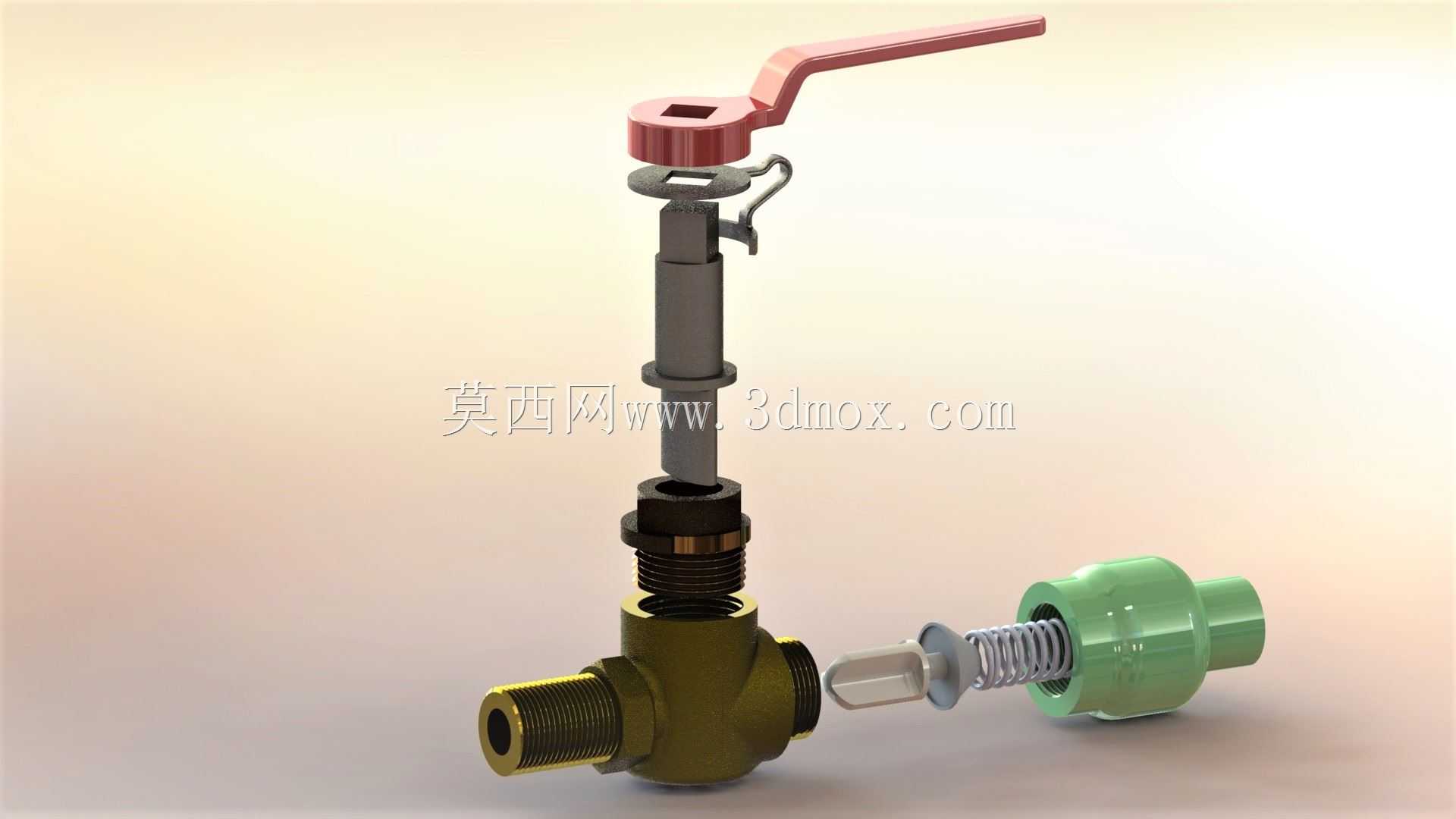

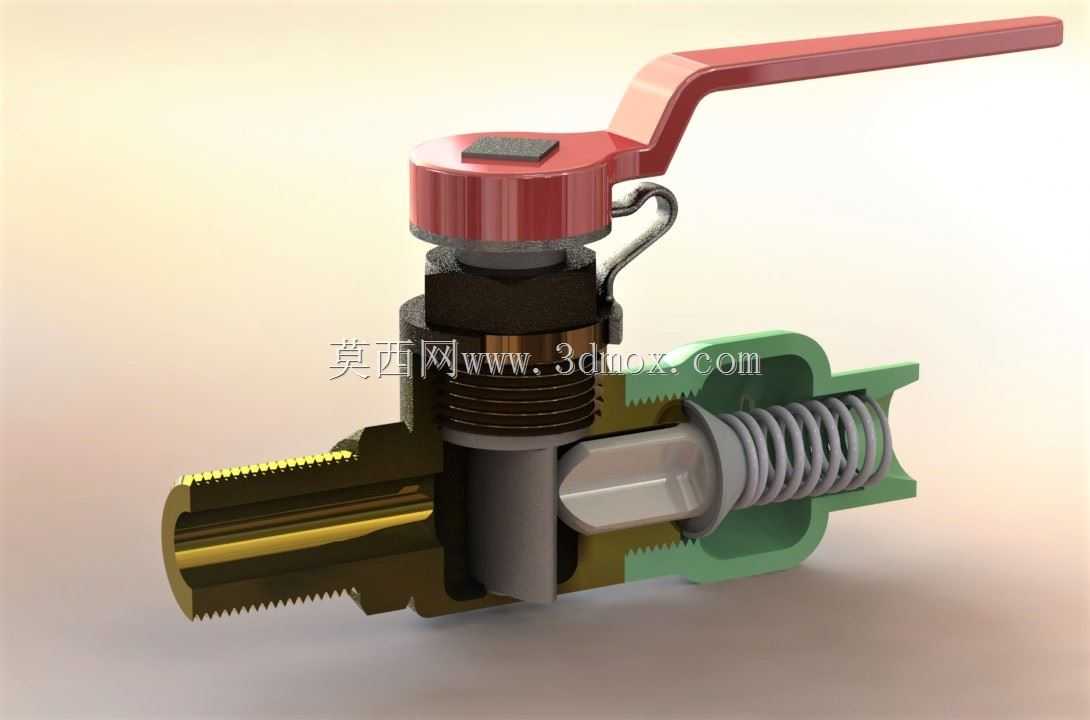

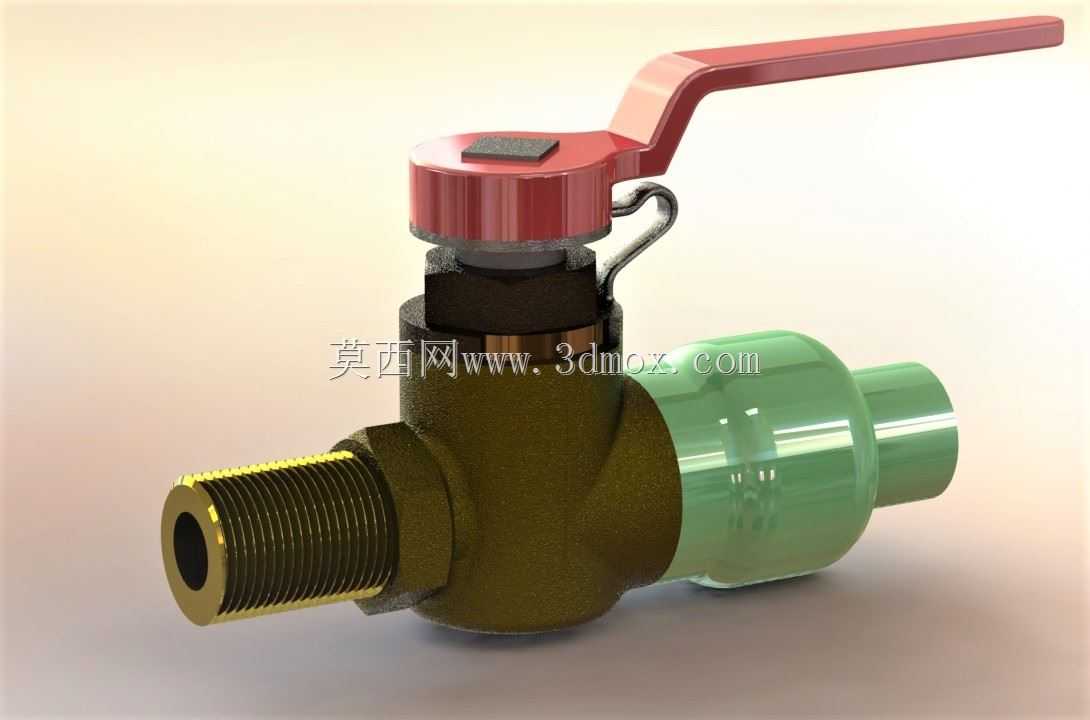

这款手动球阀的三维结构设计，主要面向小通径低压流体输送场景，常见于民用给排水、小型气动回路、低压燃油输送、家装水暖改造等工况，承担管路通断控制的核心功能，相比同通径闸阀、截止阀，它的流阻更小，全开状态下介质流通几乎无额外压损，开关行程仅需90度旋转，操作响应速度快，适合需要频繁启闭的管路节点。从结构设计逻辑来看，整体采用角式进出流道布局，进水端为标准外螺纹接口，可直接对接内螺纹管路接头或者带内丝的软管接头，出水端为快插式竹节结构，搭配喉箍即可直接连接塑料软管、橡胶软管，省去额外转换接头的安装步骤，适配现场快速布管的需求。阀体采用锻铜材质结构设计，壁厚按照1.6MPa公称压力核算，流道内部做圆弧过渡处理，避免介质流动过程中出现紊流、冲蚀死角，阀座密封采用软质密封结构，嵌装在阀体内部的密封槽内，与球形阀芯紧密贴合，保证低压工况下的零泄漏性能。操作端的红色手柄采用扁钢冲压包覆绝缘塑料的结构，手柄长度按照操作力矩核算，保证单手即可完成启闭操作，手柄与阀杆的连接采用扁方定位加防松卡簧结构，避免长期操作后手柄松动脱落，阀杆处设置双重O型圈密封，防止介质从阀杆配合间隙渗漏。安装边界方面，进水端外螺纹为常规4分通用管螺纹，螺纹有效啮合长度设计为12mm，保证连接强度与密封性能，出水端快插接头外径适配16mm内径软管，阀体整体安装后横向占用空间不超过110mm，垂直方向从阀体底部到手柄最高处的高度为85mm，安装时无需预留过大操作空间，手柄旋转范围内无结构干涉，可适配狭窄管路排布场景。设计过程中对阀芯的转动配合间隙做了公差优化，既保证转动顺畅无卡滞，又避免间隙过大导致密封面偏移，阀体外部的金属表面做了钝化防锈处理，适配潮湿、多尘的复杂安装环境，长期使用不会出现表面锈蚀卡滞的问题。
