手动螺旋式管夹压紧工装结构设计

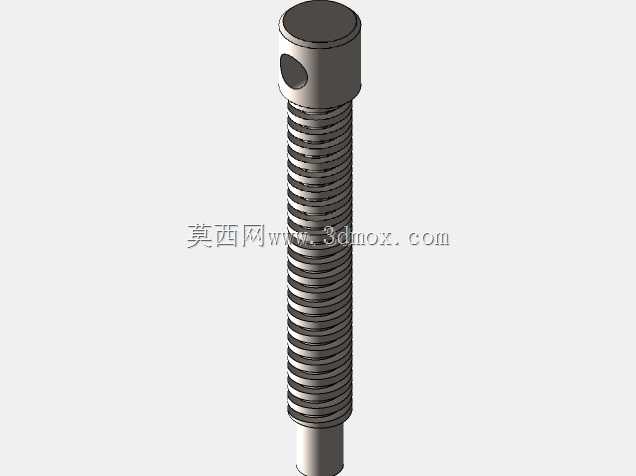

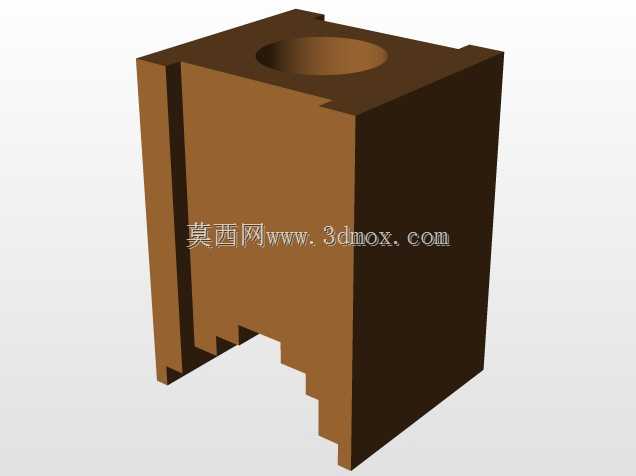

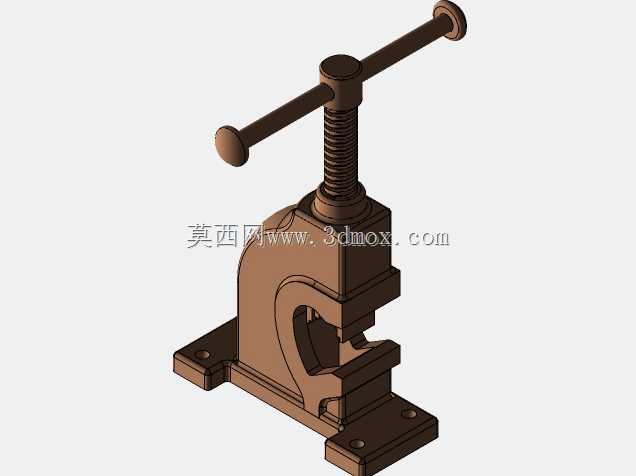

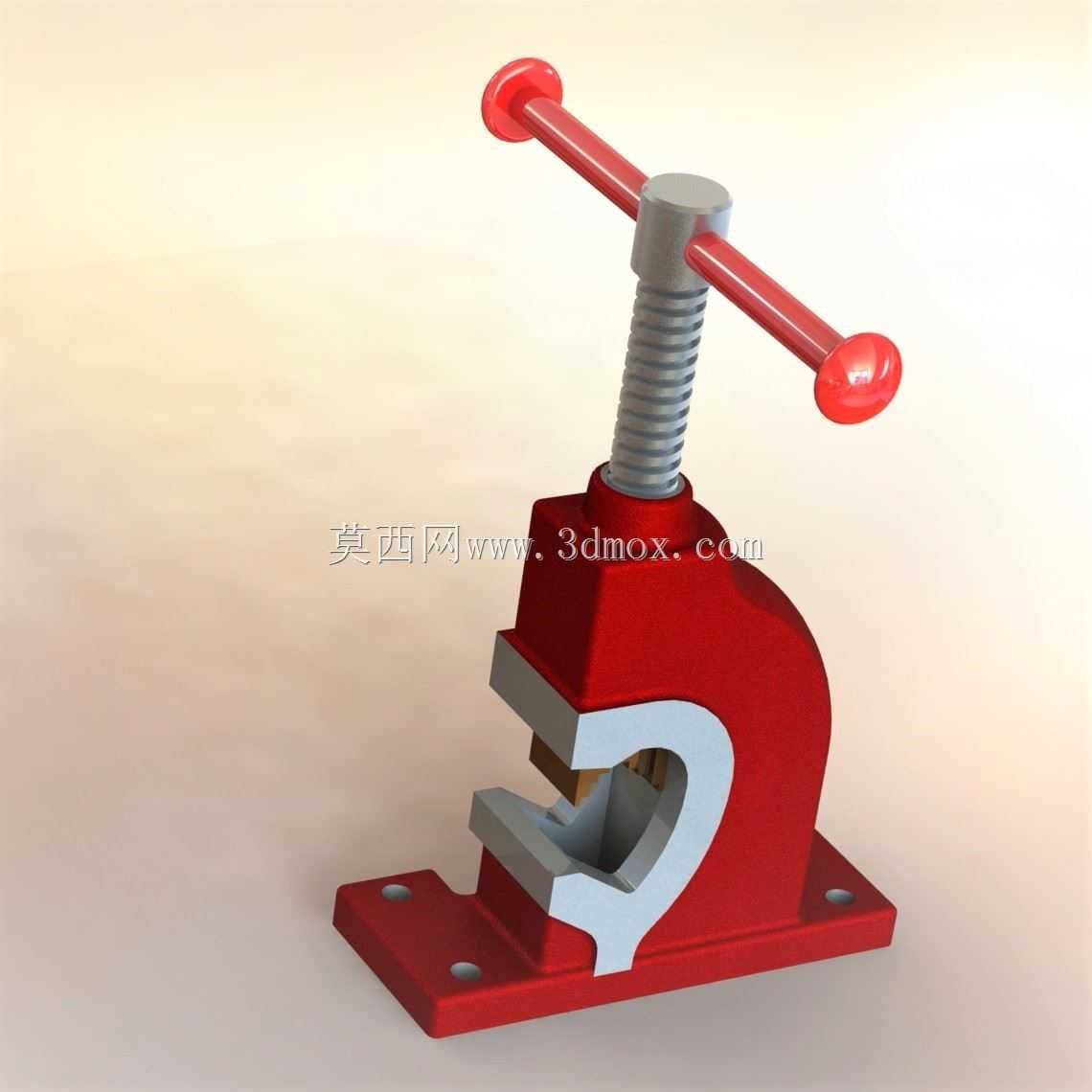

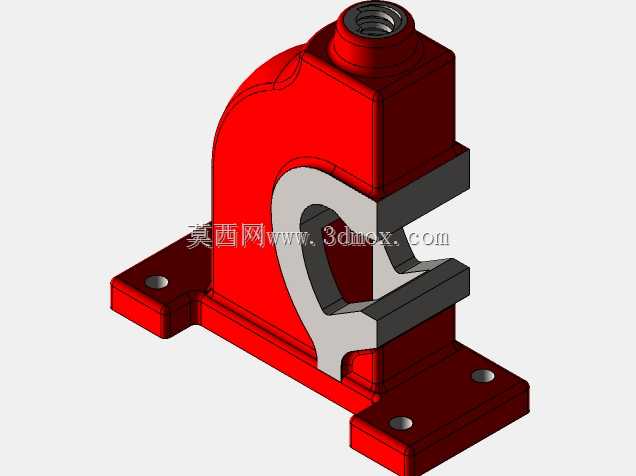

这款手动螺旋压紧机构，常应用于小型管材加工、工件定位装夹场景，在五金维修、小件铆接、管材端口整型作业中，能提供稳定的持续夹紧力，避免加工过程中工件移位。从结构设计逻辑来看，整体采用C型开口的铸铁基座作为承载主体，基座底部预留两个对称安装孔，可通过螺栓固定在工作台面或者专用工装架上，安装孔中心距适配常规钳工台的T型槽间距，基座底面做了铣平处理，安装后贴合面平面度控制在0.05mm以内，保证夹紧作业时不会出现基座翘动。传动部分采用梯形螺纹丝杠副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中摩擦阻力更小，长时间反复使用也不易出现滑牙问题，丝杠顶端的T型操作杆做了防滑滚花处理，操作人员无需额外工具，徒手转动操作杆即可带动丝杠下行，丝杠下端的压头做了可拆卸设计，可根据不同被夹工件的外形更换平压头、V型压头或者弧面压头，适配圆管、方钢、异形小零件的装夹需求。C型开口的喉深尺寸经过反复校核，既保证足够的工件容纳空间，又不会因为喉深过大导致基座受力时出现张口变形，开口内侧的固定承压面做了淬火处理，表面硬度达到HRC45-50，长期受挤压也不会出现凹陷变形。在实际使用场景中，这类手动压紧工装不需要外接气源、电源，完全依靠人力操作，适合无动力供给的野外维修场景、小型加工门店的零散加工作业，也可以集成到小型自动化生产线的手动上料工位，作为工件预定位的压紧单元。设计过程中特意将丝杠的行程做了冗余设计，最大开口距离可以覆盖常规直径的管材与厚度不超过80mm的板类零件，压头下行过程中带有导向结构，避免压头随丝杠转动时蹭伤工件表面，基座的加强筋布置在受力集中的转角位置，在保证整体结构刚性的前提下尽可能降低铸件重量，单人即可完成搬运与安装。操作时只需将工件放入C型开口内，转动T型杆带动压头下行压紧工件即可，反向转动即可松开工件，整个操作流程不需要复杂培训，新入职的操作人员也能快速上手，夹紧力的大小可以通过操作人员转动操作杆的力矩自主控制，针对薄壁类工件可以控制压紧力避免夹变形，针对需要大夹紧力的厚重工件可以适当加力保证装夹牢固。
