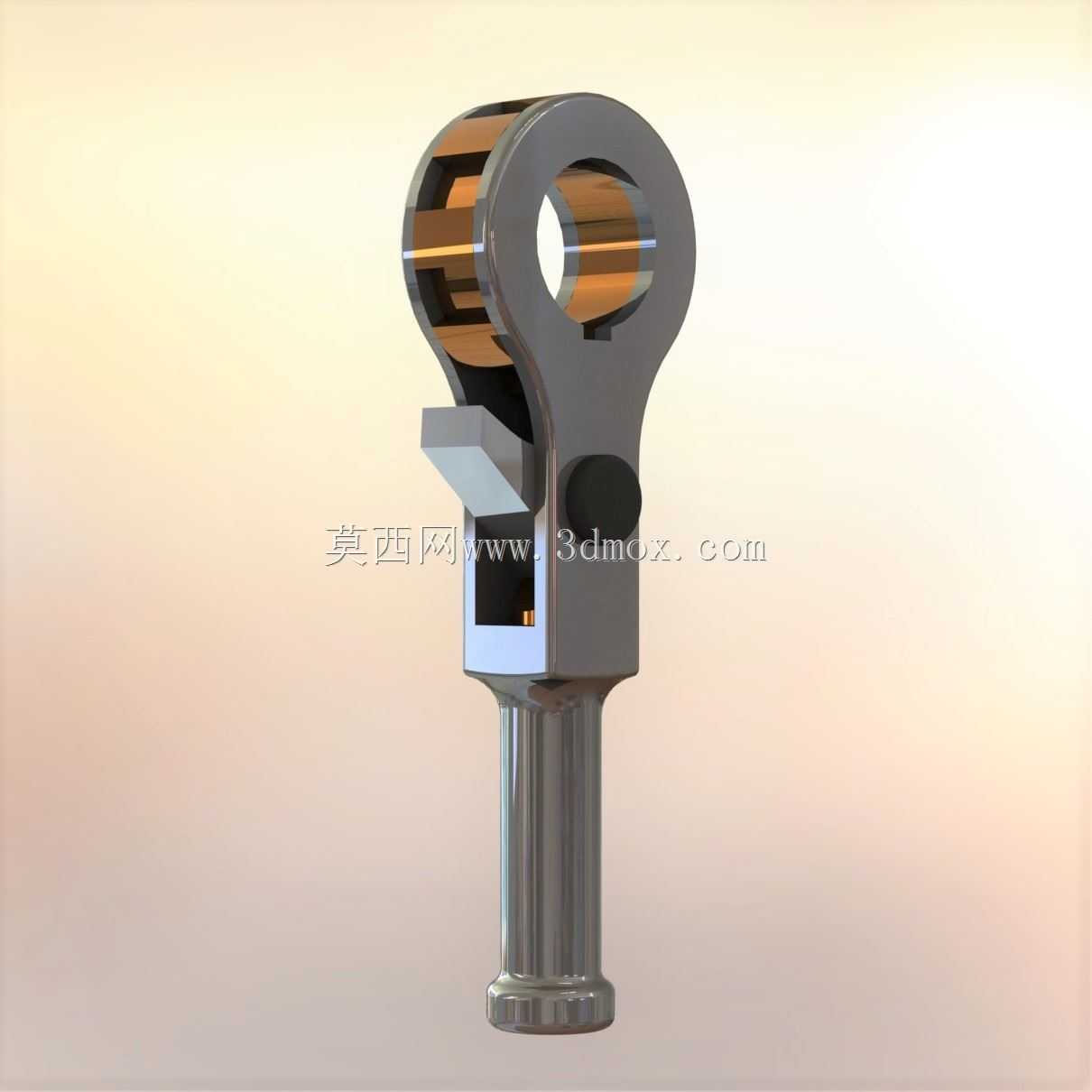

棘轮式快速扳手头结构设计展示

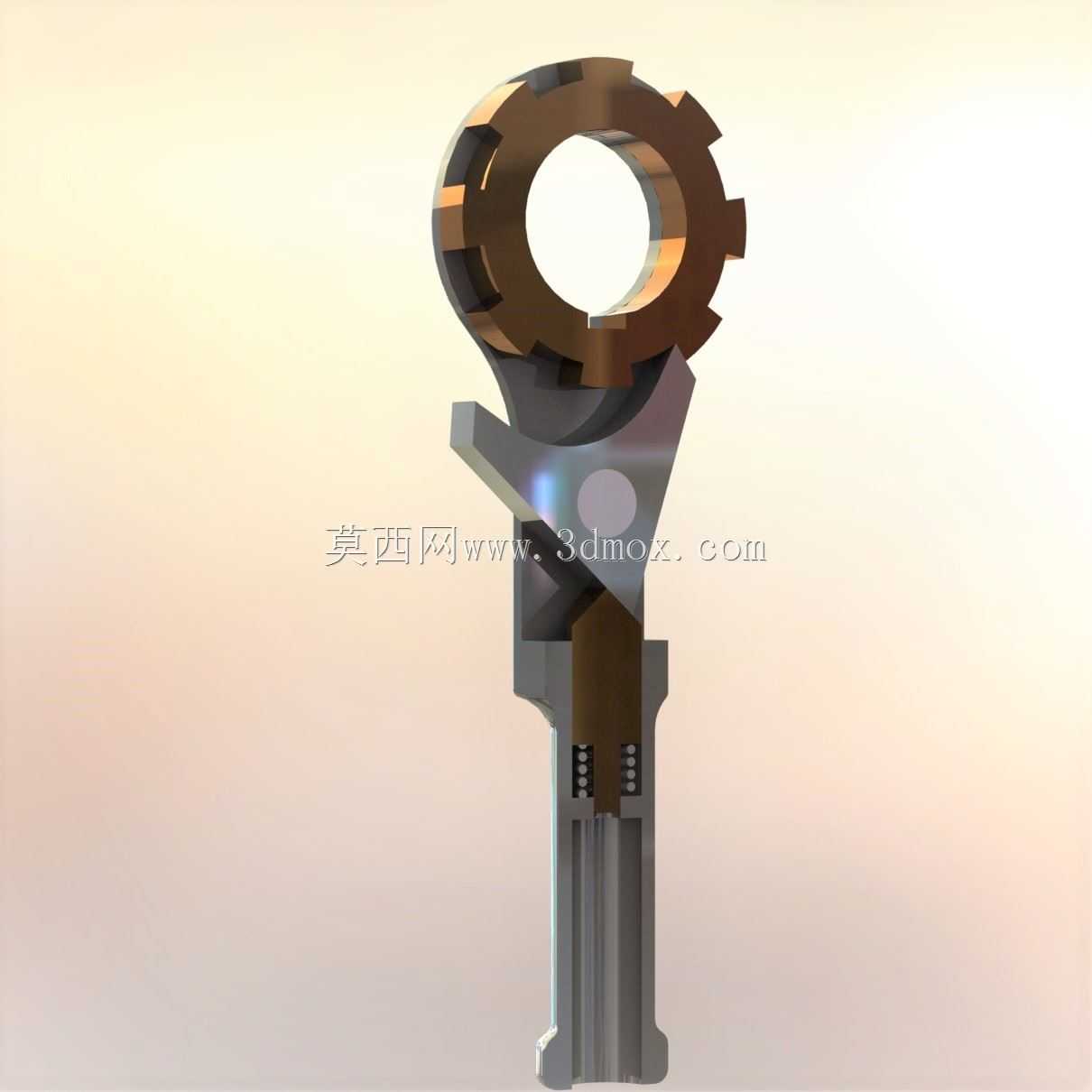

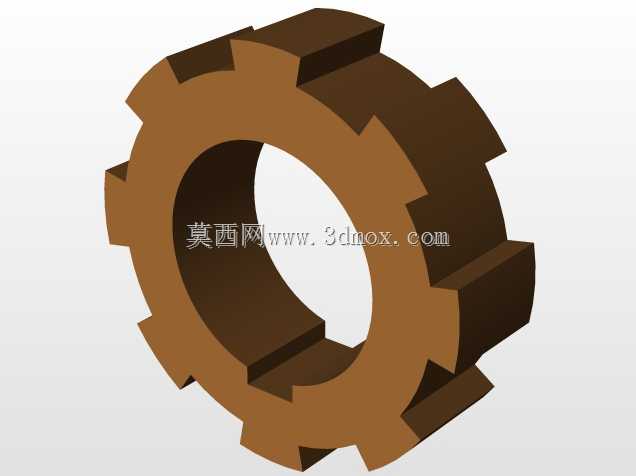

　　这款棘轮扳手头的结构设计，核心围绕狭小空间内的紧固件拆装场景展开，日常设备维保、装配线工位操作、户外设备抢修等场景中，普通开口扳手需要反复脱开套合螺栓，操作效率低且容易滑脱，棘轮结构的单向锁止特性刚好解决这一痛点，扳动过程中无需脱离紧固件，仅通过小角度往复摆动即可完成螺栓的拧紧或松脱，大幅降低操作空间需求。从结构设计逻辑来看，头部的棘轮外圈做了等距齿形设计，齿形角度经过反复校核，既保证棘爪卡合时的受力强度，又避免齿形过密导致卡滞、磨损过快的问题，齿部做了局部加厚处理，对应高频受力的啮合位置预留了足够的强度余量，应对大扭矩输出时的载荷冲击。中间的连接段采用了变截面过渡设计，从棘轮头部的圆形轮廓平滑过渡到下方的杆身连接位，

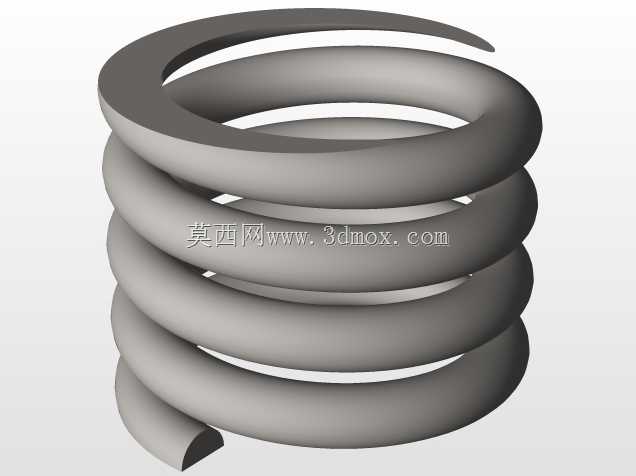

　　过渡位置做了圆弧卸荷槽处理，避免应力集中导致的根部断裂，这一细节在实际使用中尤为重要，很多手动工具的失效都出现在截面突变的应力集中位置。下方的杆身连接位设计了快拆锁止结构，内置的弹性顶珠可以快速适配不同长度的延长杆，应对不同深度的安装工位，锁止结构的卡合深度经过测算，既保证连接后无旷量，又能在需要更换杆身时快速拆卸，不需要额外工具辅助。安装边界方面，棘轮头部的外径尺寸控制在适配常规规格螺栓的最小轮廓范围内，操作时所需的摆动角度仅需15度即可完成一次棘轮转位，在周边有管线、结构件遮挡的狭小安装位也能正常操作，头部的厚度做了减薄处理，可伸入部分沉孔位置的紧固件拆装场景。棘爪的复位弹簧采用了内置式布局，避免弹簧外露沾染油污、铁屑导致卡滞，

　　弹簧的弹力参数经过匹配，既保证棘爪始终贴合棘轮齿面，不会在大扭矩操作时出现跳齿，又不会因为弹力过大导致扳动回程时阻力过大，增加操作疲劳感。整体结构没有多余的装饰性设计，所有轮廓都服务于功能需求，表面的棱角位置都做了小圆弧倒角处理，避免操作时划伤手部，同时在热处理环节可以减少淬火开裂的风险，提升零件的整体使用寿命。
