工业框架用45系列槽型铝挤型材结构

　　在非标自动化设备机架、生产线防护围栏、检测设备工作台框架的搭建场景中，45系列铝型材是应用频次极高的基础构件，这类型材通过模块化拼接的方式，无需复杂焊接作业，就能快速搭建成满足不同承载需求的支撑结构，相比传统方钢焊接框架，具备拆装便捷、后期改造灵活、表面无锈蚀隐患的优势，在电子组装线、小型实验设备台架、物料周转货架的搭建中被广泛选用。这款45系列铝型材采用单槽开口的截面设计，截面外轮廓尺寸遵循45mm系列型材的通用边界，型材主体壁厚经过受力校核，能够满足常规中小型设备框架的静载需求，日常应用中可承受水平方向的侧向推力与垂直方向的设备自重载荷，搭配对应规格的T型螺栓、法兰螺母就能实现相邻型材的垂直或平行拼接，

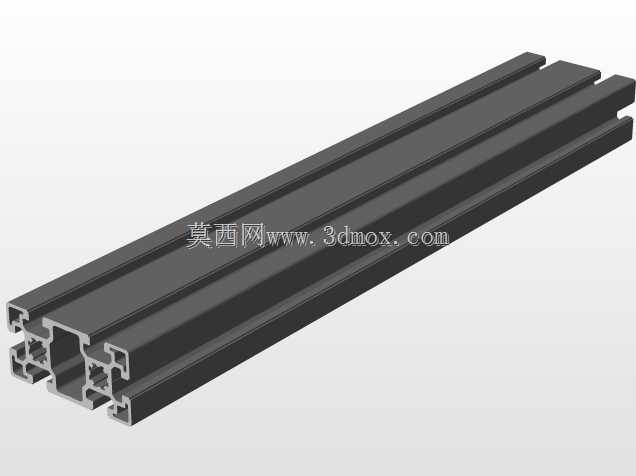

　　安装时无需对型材做二次打孔加工，仅需将螺栓预置进型材槽道内，滑动至对应连接位置锁紧即可，大幅缩短现场装配的工时。从截面结构来看，型材的槽道尺寸适配行业通用的45系列配套紧固件，槽口边缘做了圆弧过渡处理，既能够避免安装时螺栓头刮蹭槽道内壁造成涂层脱落，也能让紧固件在槽道内滑动更顺畅，不会出现卡滞问题；型材内部设置了多道加强筋结构，在控制型材整体重量的前提下提升了截面的抗弯模量，当型材作为横梁使用时，跨距在常规选型范围内不会出现明显的下挠变形，能够保证安装在框架上的导轨、面板等部件的位置精度。设计这类型材截面时，需要平衡几个核心工程需求：首先是槽道的通用性，必须匹配市面上主流的45系列配套连接件尺寸，避免出现紧固件无法装入的适配问题；

　　其次是截面的受力合理性，加强筋的布置要对应型材使用时的主要受力方向，不能为了盲目减重削减关键受力位置的壁厚，否则会导致框架搭建后出现结构晃动；最后是安装的便利性，槽道内部的尺寸公差要控制在合理范围内，既要保证螺栓能顺畅滑动，也要避免间隙过大导致连接后出现松动窜位。在实际设备搭建场景中，这类单槽45型材常被用作框架的侧封边安装位，槽道内可以嵌入有机玻璃板、钣金封板或者铝塑板，通过配套的封条压入就能实现面板的固定，不需要额外在型材上打孔安装压条，让框架外表面更整洁；也可以作为小型传感器、气动管路接头的安装基座，通过槽道内预置的螺母就能直接固定小型安装件，调整位置时只需松开螺母滑动到目标位置再锁紧，不需要重新钻孔攻丝，

　　对于需要频繁调整工位布局的生产线框架来说，这种设计能大幅降低后期改造的工作量。型材的端面可以搭配对应规格的端盖进行封盖，避免杂物进入槽道内部堆积，也能提升框架整体的外观整洁度，拼接时相邻型材的连接位置可以选用角码、内置连接件等不同的连接方式，根据框架的受力大小选择对应强度的连接件，比如重载位置可以选用内置方形螺母搭配高强度螺栓的连接结构，轻载的封边位置可以选用弹性扣件来提升装配效率。在选型应用时，需要注意型材的单根长度边界，常规供货长度下如果作为长横梁使用，要根据承载重量核算跨距，必要时在中间位置加装支撑立柱，避免长期承重出现塑性变形；如果用于有洁净要求的车间场景，型材表面的阳极氧化层要选择均匀无瑕疵的品类，避免积尘后难以清理；如果用于需要接地的设备框架，要在拼接位置做好导电连接处理，因为型材表面的氧化层是绝缘的，直接拼接无法保证整体框架的导电连续性，需要搭配专用的接地片来实现等电位连接。这类型材的截面设计也预留了附件安装空间，槽道内可以嵌入密封条、走线槽盖等附件，当框架需要布置线缆时，可以直接将线缆放进型材槽道内，扣上走线盖就能实现线缆的隐藏式布置，让框架外观更规整，也能避免线缆外露被剐蹭破损；如果用于设备的安全围栏，槽道内可以嵌入感应开关的安装条，固定安全光栅、接近开关等检测元件，不需要额外焊接安装支架。
